1로 / 3로 스위치의 구조





1로와 3로의 사용상 차이점

1로는 하나의 등을 하나의 스위치로 조작하는구조이며

3로는 하나의 등을 두개의 스위치로 조작합니다.

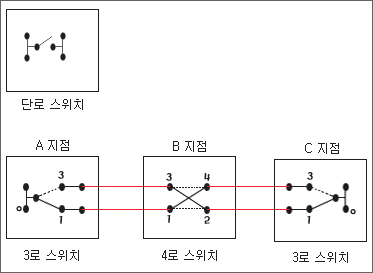

많이 사용되지는 않지만 4로 스위치의 경우 배선만 가능하다면 하나의 등에 다수의 스위치를 사용할 수 있습니다.

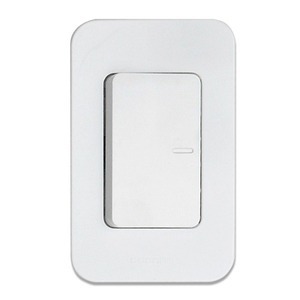

1로 3로 4로는 외관상으로는 거의 차이가 없습니다.





전면부의 디자인은 완벽히 같습니다.

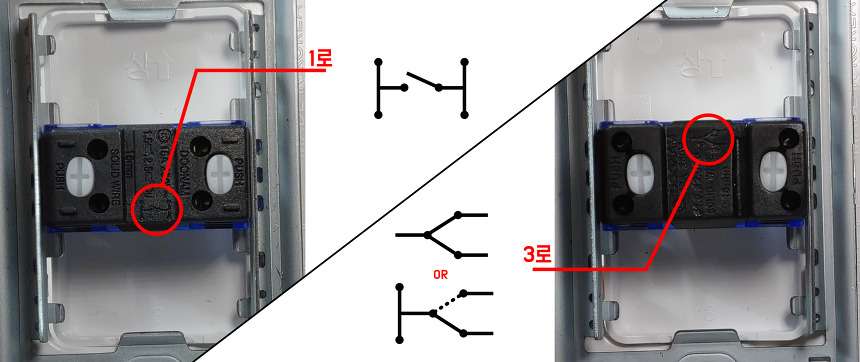

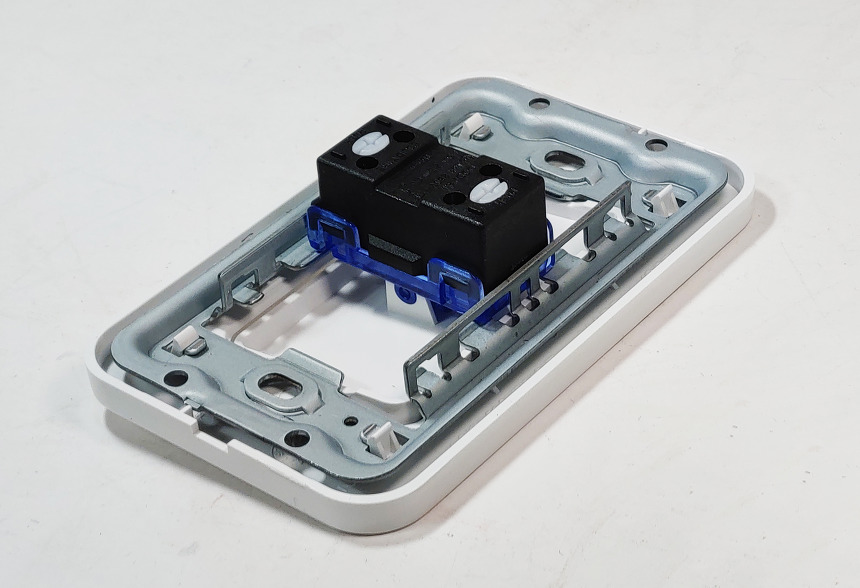

1로와 3로의 외관상 구분은 모듈 부분을 살펴보시면 알수있습니다.



참고 이미지와같이 스트커나 별도기재가 되어있는 경우가있고

별도로 표시가 없는 경우 아래와같이 회로도를 참고하시면됩니다.

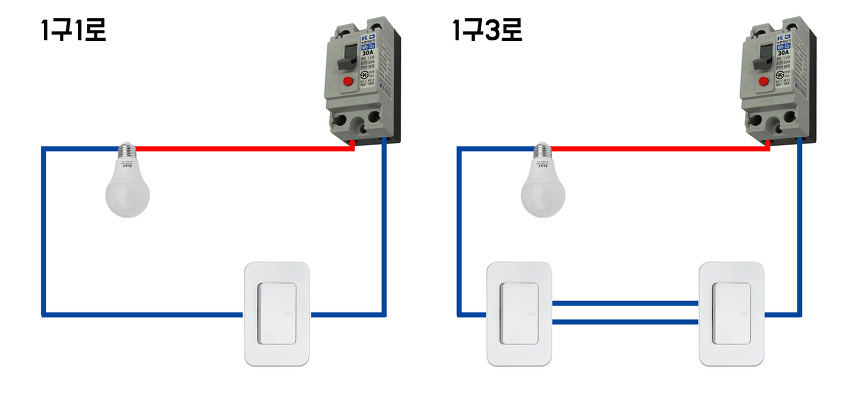

위와 같이 연결되어 사용되며 3로를 사용하는 경우는



통로의 양쪽끝에서 통로 중앙의 등을 조작하거나

외부등을 외부와 내부에서 조작하기 위해 주로 사용됩니다.

사용방법은 필요에따라 다양한 형태로 구성될 수 있습니다.

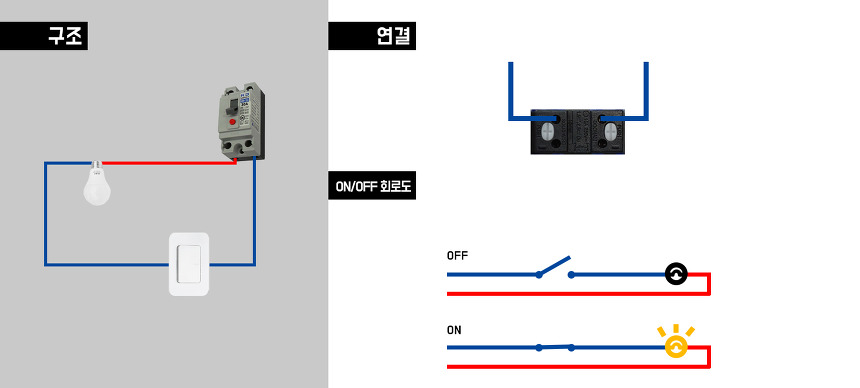

1로 스위치

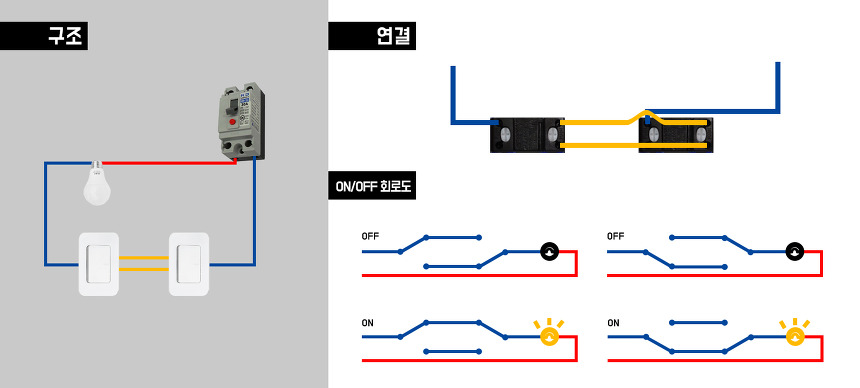

3로 스위치
