전지와 전구 연결

전지와 전구 연결





전지와 전구를 어떻게 연결해야 불이 켜질까요?

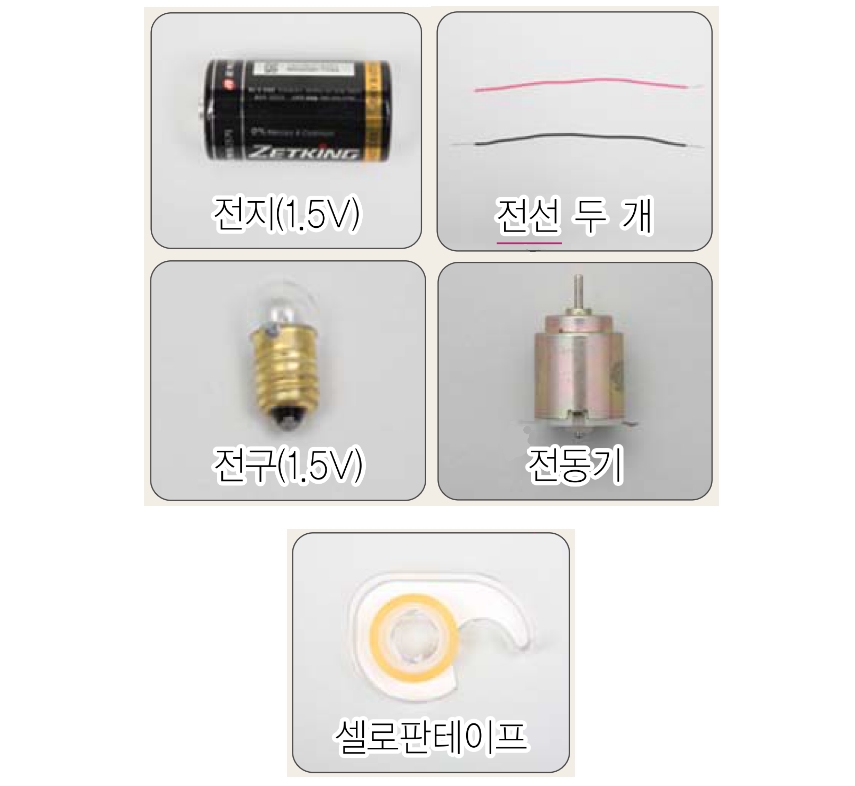

1. 무엇이 필요할까요?



2. 어떻게 할까요?

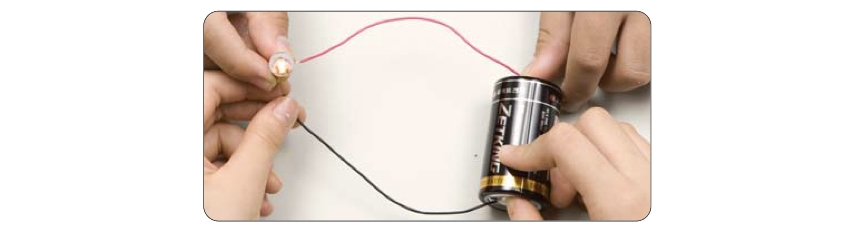

▶ 전선 두 개를 이용하여 전지와 전구를 연결할 때, 전구에 불이 켜지는 것을 확인하여 봄

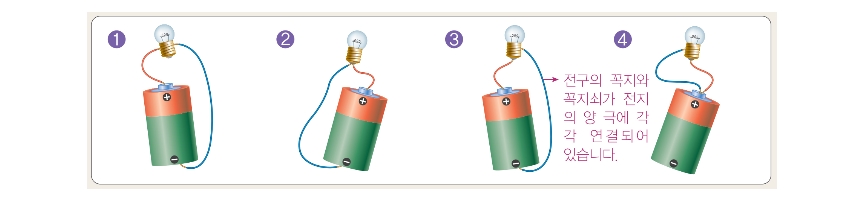

▶ 전선 한 개를 이용하여 전지와 전구를 연결할 때, 전구에 불이 켜지는 것을 확인하여 봄



결과는 어떠할까요?

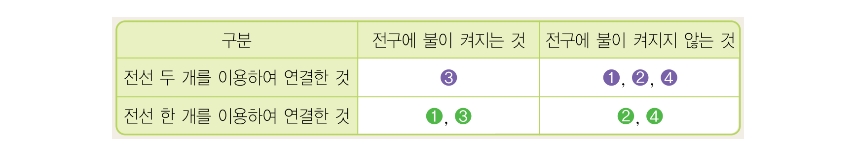

1. 결과는 어떠할까요?

2. 무엇을 알 수 있을까요?

전구에 불이 켜지는 경우：전지의 한 극은 전구의 꼭지(꼭지쇠)와 연결되고, 다른 한 극은 전구의 꼭지쇠(꼭지)에 연결되어 있음

전구에 불이 켜지지 않는 경우：전구의 꼭지나 꼭지쇠가 전지의 양쪽 극 중 한 극에만 연결되어 있거나, 모두 연결되어 있지 않음



생각해 볼까요?

1. 전지와 전구를 연결하여 전구에 불을 켜는 방법을 이야기해 봄

▶ 전지의 (+)극은 전구의 꼭지(꼭지쇠)에 전지의 (-)극은 전구의 꼭지쇠(꼭지)에 연결하여,전지, 전선, 전구가 하나의 길이 되도록 연결함→ 전기 회로 전류가 흐르면 전구에 불이 켜짐

2. 전구 대신 전동기를 연결하여 작동해 봄

전지의 (+)극과 (-)극을 전동기의 두 단자에 각각 연결하면 전동기가 돌아감



전기 회로에 불이 켜지는 방법 및 전지와 전구

전기 회로：전지, 전선, 전구, 스위치 등의 여러 가지 전기 부품을 연결한 것을 말함

전구에 불을 켜는 방법：전구의 꼭지와 꼭지쇠가 전지의 양 극에 각각 연결되어 전기 회로에 전류가 흐르면 전구에 불이 켜짐

전지：전기 회로에 전류를 흐르게 하며, 전지의 양쪽 끝에는 모양이 서로 같거나 다른 (+)극과 (-)극이 있음

전구：전선에 필라멘트를 연결한 것입니다. 유리구 안에는 필라멘트가 있으며 필라멘트에 전류가 흐르면 빛이 남



더 탐구해 볼까요?

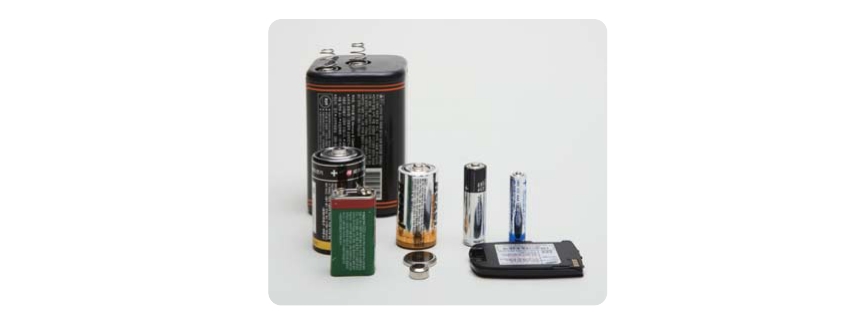

▶ 우리는 용도에 따라 다양한 전지를 이용하고 있습니다. 다음에 있는 여러 가지 전지를 이용하여 전구를 이용하여 불을 켜 봅시다.

여러 가지 전지의 (+)극과 (-)극은 어디인지 알아봄

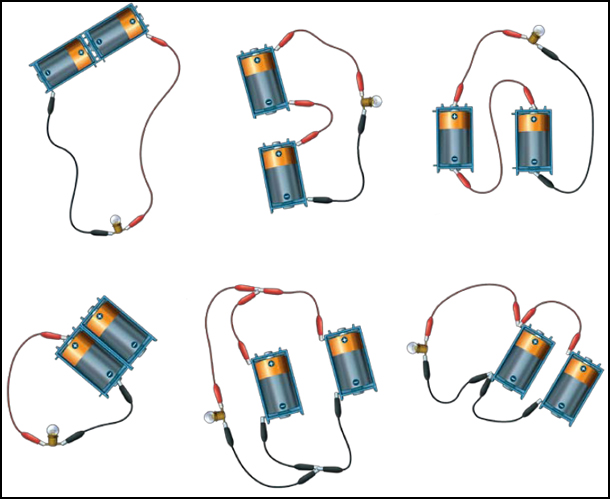

전지와 전구를 전선으로 연결하여 불을 켜 봄

전구에 불이 켜졌을 때：전지의 양 극과 전구의 꼭지와 꼭지쇠가 전선으로 하나의 회로가 되게 연결하면 전기 회로에 전류가 흘러 전구에 불이 켜짐

전구에 불이 켜지지 않았을 때：예) 전지와 전선, 전구가 바르게 연결되지 않았을 경우, 전지와 전구의 규격이 맞지 않을 경우 등

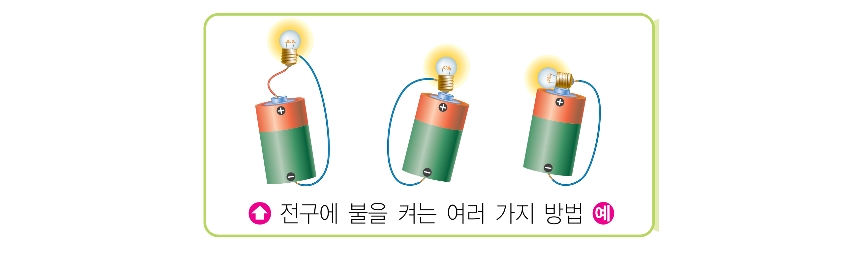

전구에 불이 켜지는 전기 회로

▶ 전구의 꼭지와 꼭지쇠가 전지의 (+)극과 (-)극에 각각 연결되어 있음



일상생활에서 이용되는 전기 회로

소리를 내는 전기 회로：예) 라디오, 오디오, 알람 시계 등

빛을 내는 전기 회로：예) 손전등, 백열등, 형광등, 간판 등

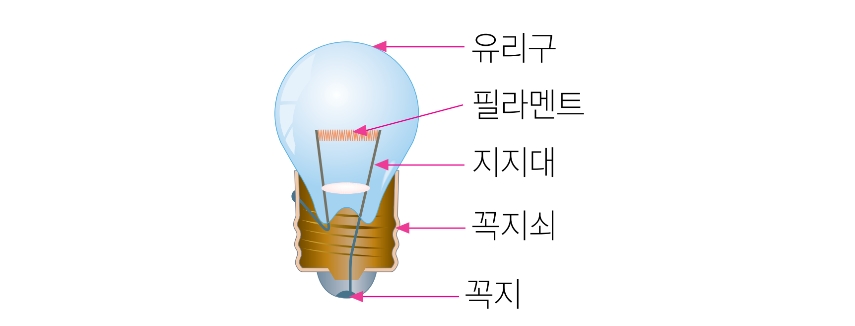

전구의 구조



유리구：유리로 되어 있으며, 둥근 모양임

필라멘트：유리구 속에 들어 있는 용수철 모양의 가는 선으로, 텅스텐으로 되어 있음

지지대：필라멘트를 양쪽에서 받치고 있음

꼭지쇠：유리구 아래를 둥글게 감싸고 있는 부분임

꼭지：꼭지쇠 아래에 튀어나와 있는 부분임
