전선의 종류 및 용도

전선의 종류 및 용도





전선은 일반전선, 통신신호선, 절연전선, 전력케이블, 난연케이블, 나선, 소방용 케이블 등으로 구분



1. 장원형 전선(VCTFK) - 연선, 유연성, 옥내용 (★)

- AC 300V 이하의 옥내 소형전기 기구에 사용되는 전선으로 가요성 및 절연성이 좋고 유연성이

있으며, 연동선을 집합하여 PVC로 절연한 전선

- 도체 : 전기용 연동선 / 절연체 : PVC

​​​​​​

2. 로맥스 전선(EVF) - 단선, 연동선, 내마모, 내후성 (★)

- 이 케이블은 장기간 사용하여도 내마모성 및 내후성이 우수하여 600V 이하의 저압회로에 널리 사용

- 도체 : 전기용 연동선 / 절연체 : PVC

​

3. SV 전선 - 단선, 연동선, 내마모, 내후성 (로맥스와 유사)

- 이 케이블은 장기간 사용하여도 내마모성 및 내후성이 우수하여 600V 이하의 저압회로에 널리 사용

- 도체 : 전기용 연동선 / 절연체 : PVC

​

4. VCTF(충진형 전선) - 연선, 유연성, 배선용, 이동용 (★)

- 주로 공장, 광산, 농장 등에서 AC 600V 또는 DC 800V 이하의 전압을 사용하는 이동용 전기기기

또는 배선용 및 이와 비슷한 용도에 사용

- 연동선을 집합하여 PVC로 절연한 전선

반응형



5. CV(고압가교 폴리에틸렌 전력 케이블) - 강심(1mm 전후의 단선모음), 전기/물리/화학적 우수 (★)

- 산업용, 상업용 배전 회로용 전선으로 전력회로 배선에 사용하고 전기적, 물리적, 화학적 특성우수

- 600V, 3300V, 6600V 트레이용 난연 전력 케이블

​

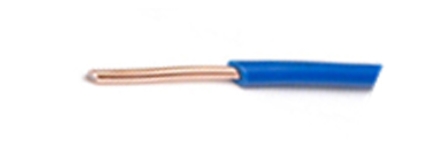

6. IV(비닐 절연전선) - 단선, 유연성, 옥내용 (★)

- 600V 이하의 일반 공작물이나 전기기기의 옥내 배선용으로 사용되는 것으로 사용이 간편하고

색별 표시가 다양하여 식별이 용이



7. KIV(전기기기용 비닐 절연 전선) - 단선모음, 유연성, 연동선 (★)

- 주로 AC 600V이하의 전기기기 배선에 쓰이는 전선으로 도체가 유연한 절연 전선

- 도체 : 주석도금 연동선 또는 전기용 연동선 / 절연체 : PVC / 최고허용온도 : 60℃

​

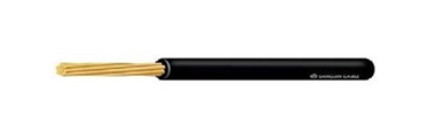

8. HIV(2종 내열 비닐 절연 전선) - 단선모음, 옥내용 (★)

- 600V 이하의 일반 공작물이나 전기기의 옥내 배선용으로 사용되는 것으로 내열성 가소제를 첨가한

비닐로 절연하며, 최대도체 사용온도는 75℃



9. OW(옥외용 비닐절연 전선) - 단선모음, 경동선, 옥외용

- 600V 이하의 저압 가공전선로에 사용되며 전기용 경동선을 도체로 하여 PVC로 피복한

절연 전선으로 정전의 면 절연 전선보다 내후성 및 내구성이 우수 옥외 배선용

- 허용 온도 : 60℃



10. GV(접지용 비닐절연 전선) - 단선모음, 연동선, 접지용 (★)

- 건축물 및 일반전기 공작물이나 접지에 사용(1,2급 접지용)

- 도체 : 전기용 연동선 또는 연동연선 / 최대 도체 허용온도 : 60℃ / 색상 : 녹색



11. WCT(용접선) - 연선모음, 유연성, 이동용, 기계/화학적 우수

- 배터리 및 아크 용접기의 2차쪽에 사용되는 케이블로써 충격, 마찰, 굴곡등의 기계적 내성이 높고

내수, 내열, 내산 및 내알칼리성등의 화학적 내성이 우수하여 광산, 공장, 농장, 건설현장 등에서

600V 이하의 저속 이동용 전기에 많이 사용

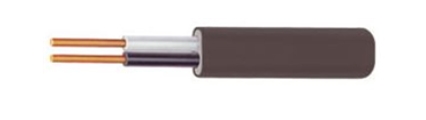

12. VVR(600V 비닐절연 비닐쉬스 원형 케이블) - 단선, 내마모성, 내후성

- 이 케이블은 장기간 사용하여도 내마모성 및 내후성이 우수하여 600V 이하의 저압회로에 사용

- 소선경 : 2.0mm, 2.6mm * 소선경이란, 도체의 외경을 말합니다.

​

13. CTF(고무절연 고무쉬스 캡타이어 원형 코오드) - 연선모음, 유연성, 고무절연, 충격/마찰/굴곡

- 충격, 마찰, 굴곡등의 기계적 내성이 높고, 내수, 내열, 내산 및 내알칼리성 등의

화학적 내성이 우수한 고무절연

​
