쥐꼬리 접속 후 전기 테이프를 감는 방식과 와고(WAGO) 커넥터를 쓰는 방식의 작업 속도 및 접촉 저항 비교

쥐꼬리 접속 후 전기 테이프를 감는 방식과 와고(WAGO) 커넥터를 쓰는 방식의 작업 속도 및 접촉 저항 비교





1. 작업 속도 (Efficiency)

와고(WAGO) 커넥터와 쥐꼬리 접속 방식의 작업 속도(Efficiency) 차이를 실제 현장 시공 흐름을 기준으로 더 상세하게 쪼개어 비교해 드리겠습니다. 작업 속도는 단순히 '한 번 연결할 때 걸리는 시간'뿐만 아니라 공구 준비, 작업 공간의 제약, 시공 후 검수 및 유지보수 단계까지 모두 포함됩니다.

1) 단위 작업별 프로세스 및 소요 시간 비교

보통 3선(상선, 중성선, 접지선)이 들어오는 1개의 스위치/콘센트 박스(복스) 내부 결선을 기준으로 비교하면 다음과 같습니다.

[방식 A] 쥐꼬리 접속 + 전기 테이프 마감

1. 피복 탈피 (약 5초): 펜치나 스트리퍼로 전선 끝을 약 3~4cm가량 길게 벗깁니다. (꼬아야 하므로 길게 탈피 필요)
2. 전선 꼬기 (약 10~15초): 펜치로 2~3가닥의 전선을 단단히 붙잡고 쥐꼬리 모양으로 빙빙 꼬아줍니다.
3. 끝단 절단 및 접기 (약 5초): 날카로운 끝부분을 잘라내고, 테이프가 찢어지지 않도록 끝을 둥글게 접어줍니다.
4. 전기 테이프 마감 (약 20~30초): 절연을 위해 테이프를 당겨가며 반씩 겹치도록 최소 3~4회 이상 단단하게 감아줍니다.

• 결선 1개당 소요 시간: 약 40초 ~ 1분 (3선 결선 시 복스 하나당 최소 2~3분 소요)

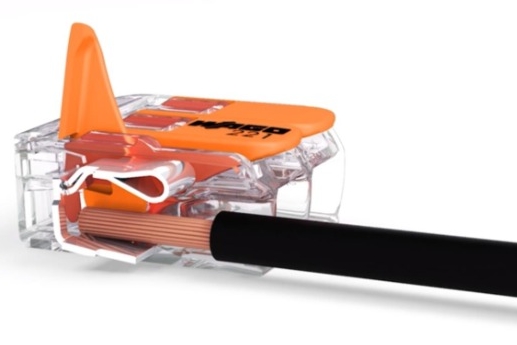

[방식 B] 와고(WAGO) 레버형 커넥터 (221 시리즈 기준)

1. 피복 탈피 (약 3초): 커넥터 측면에 표시된 가이드 라인(약 11mm)에 맞춰 정밀하게 피복을 벗깁니다. (길게 벗길 필요 없음)
2. 커넥터 연결 (약 3~5초): 와고 레버를 올리고, 전선을 구멍에 쑥 넣은 뒤, 레버를 내립니다. 끝입니다.

• 결선 1개당 소요 시간: 약 6~8초 (3선 결선 시 복스 하나당 30초 이내 완료)



2) 작업 속도 차이를 만드는 4가지 상세 요인

① 공구 사용의 유무 (Tool-less 조작)

• 쥐꼬리 접속: 반드시 펜치(또는 니퍼)와 전기 테이프가 손에 쥐어져 있어야 합니다. 사다리 위나 좁은 곳에서 공구를 바꾸어 잡거나 테이프를 뜯는 과정에서 잔손이 많이 갑니다.
• 와고 커넥터: 전선 피복만 벗겨두면 맨손으로 레버만 딸깍여서 결선합니다. 공구를 쥐고 놓는 동선이 생략되므로 피로도가 적고 속도가 누적될수록 차이가 벌어집니다.

② 작업 공간의 한계 극복 (복스 내부 공간)

• 쥐꼬리 접속: 전기 테이프를 감으려면 손가락과 테이프 롤이 전선 주변을 빙글빙글 돌 수 있는 최소한의 회전 공간이 필요합니다. 매립 복스 내부가 좁거나 전선 여장이 짧으면 테이프를 제대로 감기 어려워 작업 속도가 급격히 떨어집니다.
• 와고 커넥터: 전선을 구멍에 꽂기만 하면 되므로, 손가락 두 개가 들어갈 공간만 있으면 결선이 끝납니다. 좁은 공간에서의 작업 효율은 와고가 압도적입니다.

③ 숙련도 격차 제로 (Zero Skill Gap)

• 쥐꼬리 접속: 초보자가 하면 전선이 느슨하게 꼬이거나 테이프가 헐겁게 감겨 재작업을 해야 하는 경우가 많습니다. 숙련공과 초보자의 작업 속도 차이가 수 배 이상 납니다.
• 와고 커넥터: 1년 차 조수든 20년 차 반장이든 레버를 내리는 속도와 시공 품질은 완벽히 동일합니다. 인력 배치를 유연하게 할 수 있어 전체 공기(공사 기간)를 단축하는 데 유리합니다.

④ 수정 및 유지보수 속도 (Rework & Maintenance)

• 쥐꼬리 접속: 회로를 수정하거나 기구를 교체하려면 감아놓은 테이프를 찐득거리는 점착제를 묻혀가며 풀거나, 아예 전선을 잘라내고 다시 탈피해서 꼬아야 합니다. 전선 길이가 짧아지는 리스크도 있습니다.
• 와고 커넥터: 테스터기로 점검 후 수정이 필요하면 레버만 올려서 전선을 빼고 다시 꽂으면 끝입니다. 전선 손상이 전혀 없고 수초 내에 회로 변경이 가능합니다.



3) 종합 생산성(Productivity) 평가

작업 단계	쥐꼬리 접속 + 전기 테이프	와고(WAGO) 커넥터	속도 향상 폭
전선 탈피 및 정돈	길게 탈피 후 끝단 정돈 필요	규격 치수대로 짧게 탈피	와고 우세
결선 및 절연 작업	펜치 조작 → 테이프 래핑	레버 오픈 → 삽입 → 클로즈	와고 압도적 우세
복스 내 전선 정리	꼬인 전선 뭉치가 커서 구겨 넣기 힘듦	커넥터 부피가 작아 콤팩트하게 수납	와고 우세
회로 수정 (오결선 시)	테이프 제거 후 전선 절단/재작업	레버 열고 재삽입	와고 압도적 우세

결론적으로, 현장 인건비가 높고 공기 단축이 타이트한 현대 건축/전기 설비 현장에서는 와고 커넥터 도입을 통해 결선 공정 시간을 최대 70~80%까지 감소시킬 수 있습니다. 자재비 상승분보다 인건비 절감 및 대량 시공 효율이 훨씬 큽니다.





2. 접촉 저항 (Contact Resistance) 및 안전성

전선 결선 부위의 접촉 저항(Contact Resistance)과 그에 따른 안전성(Safety)은 전기 화재 예방의 핵심 요소입니다. 쥐꼬리 접속과 와고(WAGO) 커넥터가 접촉 저항을 형성하는 물리적 원리와, 시간이 흐름에 따라 안전성에 어떤 변화가 생기는지 공학적 관점에서 상세히 비교해 드리겠습니다.

1) 접촉 저항의 물리적 메커니즘 비교

반응형

전선과 전선이 만날 때, 겉보기에는 면과 면이 완벽히 닿는 것처럼 보이지만 미시적으로는 표면의 미세한 돌기(Asperity)들만 맞닿게 됩니다. 이 실제 접촉 면적을 '유효 접촉 면적'이라고 하며, 이 면적이 넓고 누르는 힘(접촉 압력)이 강할수록 접촉 저항이 낮아집니다.

① 쥐꼬리 접속 + 전기 테이프 방식

• 구조: 두 가닥 이상의 동선을 펜치로 비틀어 짜는 방식입니다.
• 접촉 저항 특성: 펜치로 강하게 꼬아놓으면 구리 선끼리 서로 파고들면서 초기 유효 접촉 면적이 매우 넓어집니다. 따라서 시공 직후의 초기 접촉 저항은 와고 커넥터보다도 낮거나 대등한 수준으로 매우 우수합니다.
• 안전성 변수: 오직 작업자가 손악력과 펜치로 가한 '초기 인장력'에만 의존하므로, 작업자의 힘과 숙련도에 따라 저항 값의 편차가 매우 큽니다.

② 와고(WAGO) 레버형 커넥터 방식

• 구조: 커넥터 내부의 특수 합금 스프링(CAGE CLAMP®)이 전선을 점·선 형태로 강하게 압착하는 구조입니다.
• 접촉 저항 특성: 쥐꼬리 접속처럼 전선 전체가 뒤엉키는 방식이 아니기 때문에, 육안상 접촉 면적은 좁아 보일 수 있습니다. 하지만 내식성이 우수한 주석 도금 구리 버스바(Busbar)와 강력한 스프링 압착력 덕분에 국제 전기 표준(IEC/EN) 규격을 여유롭게 통과하는 낮은 접촉 저항을 상시 유지합니다.



2) 시간 경과에 따른 안전성 변화

결선 직후에는 두 방식 모두 안전할 수 있지만, 5년, 10년이 지난 후의 장기 안정성에서는 극명한 차이가 발생합니다. 그 이유는 전력 부하에 따른 '열화 현상' 때문입니다.

① 쥐꼬리 접속의 장기적 위험성 (경년 변화)

• 응력 완화 (Stress Relaxation): 구리는 연성(Softness)이 있는 금속입니다. 시간이 지나며 지속적인 팽창과 수축을 반복하면, 팽팽하게 꼬여 있던 동선의 장력이 스르륵 풀리는 응력 완화 현상이 일어납니다.
• 접촉 저항의 급팽창: 꼬임이 미세하게 느슨해지면 유효 접촉 면적이 줄어들어 접촉 저항이 상승($R \uparrow$)합니다.
• 줄 열(Joule Heat)과 화재: 줄의 법칙($P = I^2R$)에 의해, 접촉 저항이 커진 상태에서 대전류($I$)가 흐르면 결선 부위에 극심한 열이 발생합니다. 이 열이 주변 전기 테이프를 녹이고 동선을 산화(녹)시켜 저항을 더 높이는 악순환(Thermal Runaway)에 빠지며, 결국 아크(불꽃) 발생 및 전기 화재로 이어집니다.
• 테이프의 경화: 절연 테이프의 점착제는 시간이 지나면 굳어서 물리적으로 가루가 되거나 풀어져 절연 성능을 상실합니다.

② 와고 커넥터의 장기적 안정성 (진동 및 열 대응)

• 지속적인 가동 압력 (Dynamic Pressure): 와고의 스프링 구조는 전선이 열을 받아 팽창하면 스프링이 뒤로 밀렸다가, 전선이 식어서 수축하면 스프링이 다시 조여줍니다. 즉, 24시간 내내 일정한 압력으로 전선을 계속 누르고 있습니다.
• 접촉 저항 유지: 전선의 경년 변화나 진동(인근 도로의 차량 통행, 가전제품 진동 등)이 있어도 스프링이 이를 흡수하므로 접촉 저항이 10년이 지나도 거의 변하지 않고 일정하게 유지됩니다.
• 하우징의 난연성: 외관을 감싸고 있는 폴리카보네이트(PC) 등의 소재는 자체 난연 성질(UL94 V-0 등급 등)을 가지고 있어, 내부에서 이상 과열이 발생하더라도 불이 쉽게 붙지 않고 스스로 꺼지는 불연·난연 특성이 뛰어납니다.



3) 이상 현상 발생 시 안전성 비교 테이블

위험 요인	쥐꼬리 접속 + 전기 테이프	와고(WAGO) 커넥터
허용 전류 초과 시 (과부하)	테이프가 먼저 녹아내리며 합선(단락) 유발 가능성 높음	커넥터 하우징이 버티며 내부 스프링 압력 유지
외부 진동 노출 시	비틀어 놓은 꼬임이 풀려 접촉 불량(아크) 발생	스프링이 진동을 흡수하여 완벽한 접착 유지
습기 및 부식 환경	테이프 틈새로 습기 침투 시 동선 산화(녹) 및 저항 증가	하우징 내부가 밀폐형에 가깝고 주석 도금층이 부식 방지
시공 불량 확률	작업자의 피로도, 숙련도에 따라 화재 위험성 상존	오차 없는 기계적 체결로 인적 오류(Human Error) 원천 차단





3. 핵심 비교 요약 테이블

비교 항목	쥐꼬리 접속 + 전기 테이프	와고(WAGO) 커넥터
작업 속도	느림 (숙련도 요구)	매우 빠름 (공구 불필요)
초기 접촉 저항	매우 낮음 (잘 꼬았을 경우)	낮음 (규격 만족)
장기 저항 안정성	불안정 (열화 및 풀림 가능성)	매우 안정적 (지속적인 스프링 압력)
유지보수 용이성	까다로움 (테이프 풀고 잘라내야 함)	매우 쉬움 (레버 조작)
자재 비용	매우 저렴함 (테이프 단가 낮음)	상대적으로 비쌈 (개당 단가 발생)
시공 신뢰도	작업자의 숙련도에 의존	누가 해도 동일한 고품질

결론 및 추천

• 원가 절감이 최우선이고 숙련된 인력이 있다면: 쥐꼬리 접속 방식이 비용 측면에서 유리할 수 있습니다.
• 인건비 절감, 공기 단축, 장기적인 화재 안전성이 중요하다면: 초기 자재비가 들더라도 와고 커넥터를 사용하는 것이 현 시점 가작 효과적인 선택입니다. 특히 콘센트나 조명 교체 등 유지보수가 잦은 개소에는 와고 커넥터가 압도적으로 편리합니다.
