물을 쓰는 공간에 감전 사고를 막기 위한 인체감전보호용 누전차단기(정격감도전류 15mA) 적용 기준과 시공 주의점

물을 쓰는 공간에 감전 사고를 막기 위한 인체감전보호용 누전차단기(정격감도전류 15mA) 적용 기준과 시공 주의점





1. 인체감전보호용 누전차단기(15mA) 적용 기준

1) KEC 기준에 따른 설치 대상 및 장소 규정

KEC 234.5(콘센트의 시설) '라'목에 의하면, "욕조나 샤워시설이 있는 욕실 또는 화장실 등 인체가 물에 젖어있는 상태에서 전기를 사용하는 장소"에는 반드시 고감도(15mA) 보호 조치를 하도록 규정하고 있습니다.

① 필수 설치 장소 (법적 의무)

• 공동주택 및 건축물의 욕실·화장실 : 샤워기, 욕조 등이 설치되어 비산되는 물방울이나 높은 습도에 상시 노출되는 콘센트 회로.
• 수중조명등 설치 전로 (KEC 241.14) : 풀장, 분수대 등 사람이 들어갈 수 있거나 물과 직접 닿는 수중조명등에 전기를 공급하는 전로 (단, 절연변압기를 사용하는 등 별도 조건 충족 시 제외될 수 있으나 기본적으로 15mA 고감도 보호 대상).

② 권장 및 현장 실무 적용 장소

법적 의무 대상 외에도 감전 위험성이 대단히 높은 아래 장소에는 설계 및 시공 실무상 15mA 차단기를 적극적으로 반영합니다.

• 주방 싱크대 주변 콘센트 : 싱크대 수전 반경 1m 이내에 위치하여 조리기구(믹서기, 포트 등) 사용 시 물이 튈 수 있는 위치.
• 세탁실 및 다용도실 : 세탁기 용수 연결부 주변이나 바닥 물청소가 빈번한 장소.
• 외부 노출형(옥외) 콘센트 : 우천 시 빗물 침입이나 결로 위험이 큰 곳.



2) 전기적 성능 및 제품 규격 기준

차단기 선정 시 반드시 자재 검수 서류와 제품 표면의 마킹을 확인해야 하는 법적 규격입니다.

항목	법적 기준치	기술적 세부 내용
정격감도전류	15mA 이하	일반 차단기(30mA)의 절반 수준으로, 미세한 누설전류도 감지합니다.
동작 시간	0.03초 (30ms) 이내	인체에 전류가 흐른 순간, 심실세동(심장마비)이 오기 전 전원을 차단하는 시간입니다.
동작 형식	전류동작형	유입 전류와 유출 전류의 차이(영상전류)를 유기하여 동작하는 방식입니다.
인증 규격	전기용품 및 생활용품 안전관리법	KC 인증 및 주택용 누전차단기 규격(KS C 4621)에 적합한 제품이어야 합니다.



3) 법적 허용 대체 시설 기준

분전반 내부 공간이 협소하거나, 간선 계통상 분전반에서부터 15mA 차단기를 직접 적용하기 곤란한 경우 KEC에서는 다음 두 가지 대체 방안을 인정합니다.

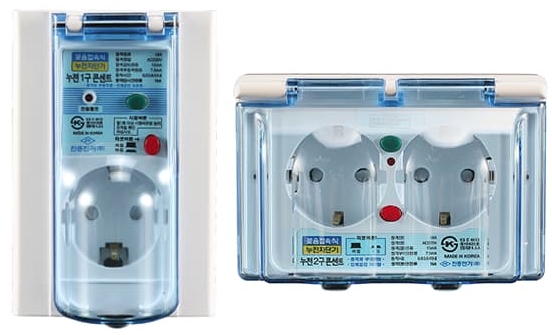

① 차단기 부착형 콘센트 (꽂음접속식 누전차단기)

• 분전반에는 일반 30mA 누전차단기나 배선차단기(MCCB)를 두고, 욕실 내 콘센트 자체를 15mA 0.03초 보호 성능을 가진 누전차단기 일체형 콘센트로 시공하는 방법입니다.
• 이 경우 해당 콘센트 전단까지의 선로 누전은 상위 차단기가, 콘센트에 꽂히는 기기(비데, 드라이기 등)의 누전은 콘센트가 즉시 전담 마크하므로 법적 기준을 만족합니다.

② 절연변압기(Isolation Transformer) 활용

• 정격용량 3kVA 이하의 절연변압기 2차 측에 접속된 전로로 콘센트를 구성하는 방법입니다.
• 1차 측 전원과 2차 측 전로가 전기적으로 완전히 분리(비접지 계통 형성)되므로, 2차 측 한 선을 인체가 접촉하더라도 대지로 대전류가 흐르지 않아 감전이 원천 차단됩니다. (호텔 욕실의 면도기용 콘센트 등에 주로 쓰임)



4) 함께 적용해야 하는 콘센트 외함 규격 (KEC 234.5)

반응형

15mA 차단기를 거치는 콘센트라 하더라도 기구 자체의 방수·방습 성능이 뒷받침되어야 합니다.

• 접지극 필수 : 무접지 콘센트는 법적으로 절대 사용할 수 없으며, 반드시 접지선(PE)이 연결되는 접지극 있는 콘센트여야 합니다.
• 방적형(防滴型) 구조 : 물방울이 흘러내리거나 튀어도 내부 충전부에 닿지 않는 보호커버(IPX4 등급 이상 권장)가 부착된 방우/방적형 콘센트를 매립 시공해야 합니다.





2. 시공 및 배선 주의점

물기나 습기가 많은 장소에 15mA 고감도 누전차단기 회로를 시공할 때는 기술적인 정밀함이 요구됩니다. 15mA 규격은 감도가 매우 예민하여, 일반 30mA 차단기 기준대로 대충 시공하면 준공 후 원인 모를 무부하 트립(눈먼 트립)이 끊임없이 발생해 민원의 주범이 되기 때문입니다.

1) 선로 오동작(트립) 방지를 위한 배선 주의점

15mA 차단기는 정상 상태의 미세한 누설전류(대지정전용량)가 7.5mA(정격감도전류의 50%)만 넘어도 동작(불동작 전류 한계)하기 시작합니다. 선로 자체에서 발생하는 누설을 최소화하는 배선이 핵심입니다.

■ 철저한 분리 배선 (전용 회로 구성)

• 욕실, 세탁실, 주방 싱크대 등 15mA 적용 대상 콘센트들을 거실이나 안방의 일반 전열 회로와 링크(혼용)해서는 절대 안 됩니다.
• 한 회로에 물려 있는 전선의 길이가 길어질수록, 전선과 배관 사이의 대지정전용량($C$)이 커져 합산 누설전류가 늘어납니다. 욕실 및 물 쓰는 공간은 반드시 분전반에서부터 단독 전용 회로로 끌고 와야 합니다.

■ 배선 시 전선 피복 손상 절대 방지

• CD관이나 HI-PVC 전선관 내부로 전선을 입선(풀링)할 때, 강하게 잡아당겨 입선액 없이 꺾이거나 배관 모서리에 피복이 긁히면 절연저항이 미세하게 떨어집니다.
• 일반 30mA 차단기에서는 버티던 미세 상처가 15mA 차단기에서는 전원을 투입하자마자, 혹은 습도가 높아지는 날 바로 트립을 유발합니다.

■ 중성선(N)과 접지선(E)의 오배선 및 혼촉 방지

• 현장에서 종종 발생하는 실수로, 복수의 회로를 입선하다가 욕실 회로의 중성선(N)이 다른 일반 전열 회로의 중성선과 조인트 박스에서 섞이거나, 접지선과 미세하게 접촉하는 경우가 있습니다. 15mA 회로는 중성선 관리에 극도로 예민하므로 완벽한 독립 배선을 유지해야 합니다.



2) 결로 및 습기 유입 차단 시공 (방습 대책)

물 쓰는 공간의 벽체 내부는 타일 뒷면의 습기나 온도 차로 인한 결로(물방울)가 상시 발생합니다. 이 물기가 전선 연결부나 콘센트 후면으로 침투하는 것을 막아야 합니다.

■ 전선관(Piping) 배로(Drainage) 및 밀봉 조치

• 전선관이 상부(천장)에서 벽체를 타고 콘센트 박스로 내려오는 구조일 때, 천장 내부의 결로가 전선관을 타고 콘센트 박스 내부 충전부로 뚝뚝 떨어지는 현상이 잦습니다.
• 배관 배선 후 콘센트 박스로 인입되는 전선관 구멍(노크아웃 부위)은 방수 실리콘이나 코킹재, 또는 발포 방수재로 반드시 밀봉(Sealing)해야 합니다.

■ 조인트 박스 및 와이어 커넥터 절연 강화

• 습기가 많은 공간 벽체의 조인트 박스 내부 접속점은 일반 절연테이프만 감아두면 시간이 지나 접착제가 녹아내려 습기가 스며듭니다.
• 반드시 방수용 와이어 커넥터(내부에 절연 젤이 충진된 것)를 사용하거나, 연결부 겉면에 절연테이프를 감은 후 그 위에 수축튜브나 방습 레진 가공을 더해 전기적 절연 성능을 극대화해야 합니다.



3) 기구(콘센트) 배치 및 마감 시공 기준

■ 완벽한 접지(PE) 단자 시공

• 15mA 차단기가 비데나 드라이기 등의 누전을 정확히 감지하려면 기기 외함과 대지 사이에 기준 전위가 확실해야 합니다.
• 콘센트 박스 내부에 들어오는 녹색 접지선은 콘센트 자체의 접지 단자에 유격 없이 견고하게 압착·체결되어야 하며, 접지 저항은 법적 기준(종래 제3종 접지 기준 100Ω 이하, KEC 기준에 따른 공통/통합접지 시스템 설계치)을 확실히 만족해야 합니다.

■ 방적형 콘센트(IPX4 이상)의 수평·밀착 시공

• 타일 마감 면과 매립 콘센트 박스 사이의 단차를 없애야 합니다. 타일 면보다 박스가 너무 깊이 묻히면 보조 프레임을 써서 콘센트를 타일 면에 바짝 밀착시켜야 합니다.
• 콘센트 테두리의 고무 패킹이 타일 면에 완벽히 밀착되지 않으면 물청소 시 타일 벽면을 타고 흘러내린 물이 콘센트 뒷면으로 스며듭니다. 시공 후 외곽 테두리에 실리콘 코킹 마감을 해주는 것이 실무상 가장 안전합니다.

■ 수원(水源)과의 이격 거리 및 높이

• 설치 높이 : 욕실 바닥 물청소나 욕조 물 넘침을 고려하여, 콘센트 중심 높이는 바닥 마감 면(FL)으로부터 최소 1.2m 이상, 가급적 1.5m 높이에 설치합니다. (세탁실의 경우 세탁기 수도꼭지보다 높은 위치에 배치하여 누수 시 물이 타지 않도록 함)
• 이격 거리 : 샤워기 헤드나 욕조 가장자리로부터 직선거리로 최소 60cm 이상(가능하면 보호등급 구역 외곽인 2번 구역 너머) 떨어진 곳에 배치하여, 샤워 중 직접적으로 물을 맞지 않도록 배치 설계를 검토해야 합니다.



4) 준공 전 현장 검증(체크리스트)

시공을 마친 후 다음 3단계 테스트를 거쳐 통과해야 완벽한 시공으로 인정받습니다.

■ 절연저항 측정 (무부하 상태)

• 전원 투입 전, 메거(Insulation Tester)를 사용하여 해당 회로의 전로와 대지 간 절연저항을 측정합니다. 15mA 회로는 가급적 개시 시점 절연저항이 100MΩ 이상(KEC 법적 기준은 1.0MΩ 이상이나 선로 하자가 없으면 대개 대단히 높게 나옴) 깨끗하게 나와야 안전합니다.

■ 테스트 버튼 시험

• 전원을 투입한 후 차단기 전면의 Test 버튼을 눌러 트립 Mechanism이 정상 작동하는지 확인합니다.

■ 누전시험기(계측기)를 통한 실측

• 콘센트에 누전시험기를 꽂고 내부 저항을 가해 실제 가해지는 누설전류가 11~14mA 부근에서 0.03초(30ms) 이내에 차단기가 떨어지는지 동작 특성 곡선을 최종 계측하여 시험 성적서나 점검 기록에 남겨두어야 후속 하자를 예방할 수 있습니다.





3. 시공 후 검사 및 관리 가이드

15mA 고감도 누전차단기 회로는 시공만큼이나 시공 직후의 정밀 검사와 준공 후 관리가 중요합니다. 아주 작은 환경 변화나 기기 노후화에도 민감하게 반응하기 때문입니다.

1) 준공 직후 필수 4단계 검사 (시공 직후 단계)

전원을 최종 투입하기 전과 후에 반드시 거쳐야 하는 현장 검증 절차입니다. 모든 데이터는 계측기로 실측하여 준공 서류(시공 성적서)에 기록해 두는 것이 안전합니다.

① 전원 투입 전: 정밀 절연저항 측정 (MΩ)

• 계측기 : DC 500V 또는 1000V 절연저항측정기(메거)
• 측정 방법 : 분전반에서 해당 15mA 차단기를 완전히 내린(Off) 상태에서, 차단기 2차 측 L선(부하선)과 N선(중성선)을 각각 대지(접지 단자대)와 측정합니다. 또한 L선과 N선 상호 간의 절연도 측정합니다.
• 합격 기준 : 한국전기설비규정(KEC) 법적 기준은 1.0MΩ 이상이지만, 신설 선로이고 물기 장소인 점을 고려할 때 현장 실무적으로는 최소 20MΩ 이상(가급적 100MΩ 이상) 깨끗하게 나와야 합격입니다. 여기서 수치가 미세하게 흔들리면 벽체 내부 배관에 습기가 찼거나 피복이 까진 것입니다.

② 전원 투입 후 : 누전차단기 동작 시험기(RCD Tester) 실측

단순히 차단기 자체의 테스트 버튼을 누르는 것만으로는 실제 선로 끝(콘센트)에서의 보호 성능을 100% 보증할 수 없습니다.

• 계측기 : 디지털 누전차단기 테스터기 (RCD Tester)
• 측정 방법 : 욕실이나 세탁실의 방적형 콘센트에 테스터기 플러그를 꽂고 시험 전류를 인가합니다.

■ 확인 항목 (2가지)

• 동작 전류(mA) : 15mA 규격은 보통 10mA 초과 ~ 15mA 이하에서 트립되어야 정상입니다. (7.5mA 이하에서는 절대 떨어지지 않아야 오동작이 없는 제품입니다.)
• 동작 시간(ms) : 15mA 전류를 흘렸을 때 30ms(0.03초) 이내에 차단기가 전원을 차단하는지 확인합니다. 일반적으로 정상 제품은 12~20ms 사이에서 고속 차단됩니다.

③ 접지 연속성 및 전압 측정

• 계측기 : 멀티테스터기 (AC 전압 모드)
• 측정 방법 : 콘센트의 L선-N선 간 전압(예: 220V)을 먼저 측정하고, 이어서 L선-접지극(E) 간 전압을 측정합니다.
• 판정 : L-N 전압과 L-E 전압이 거의 동일하게(오차 1~2V 이내) 나와야 접지선이 분전반 접지 단자대까지 끊어지지 않고 정상 연결된 것입니다. 만약 L-E 전압이 0V에 가깝거나 수십 V 수준으로 낮게 나온다면 접지선 미연결(오픈) 상태입니다.

④ 콘센트 외함 및 마감 밀폐 검사

• 타일 마감 면과 콘센트 고무 패킹 사이에 틈새가 있는지 육안 및 핀셋 등으로 찔러보며 확인합니다.
• 보호 커버를 닫았을 때 고정 스프링의 장력으로 인해 커버가 완벽하게 밀착 고정되는지 힌지 상태를 점검합니다.



2) 준공 후 상시 유지관리 가이드 (관리자 및 사용자 단계)

15mA 차단기는 내부 전자회로(영상변류기 및 증폭부)가 포함된 정밀 기기이므로 시간이 지나면서 성능이 열화될 수 있습니다.

① 분전반 주기적 점검 및 월 1회 테스트 버튼 숙지

• 관리사무소 또는 사용자는 월 1회 주기적으로 분전반 내 15mA 고감도 누전차단기의 테스트 버튼을 눌러 수동 트립 여부를 확인해야 합니다.
• 주의점 : 가전제품(비데 등)이 켜져 있는 상태에서 테스트를 하면 기기에 무리가 갈 수 있으므로, 플러그를 뽑거나 기기 전원을 끈 상태에서 전면의 적색/녹색 테스트 버튼을 눌러 "탁" 소리와 함께 내려가는지 확인합니다.

② 콘센트 주변 환경 관리

• 습기 방출(환기) : 욕실 사용 후에는 반드시 환풍기를 가동하거나 문을 열어 내부 습도를 낮춰야 합니다. 상시 대기 습도가 90%를 넘는 환경이 지속되면 콘센트 내부 충전부에 결로가 누적되어 차단기가 불시에 떨어질 수 있습니다.
• 직접 분무 금지 : 욕실 청소 시 고압 샤워기를 이용해 콘센트 보호 커버 방향으로 직접 물을 뿌리는 행위는 절대 금지하도록 사용자 안내(매뉴얼 제공)가 필요합니다. IPX4 등급은 사방에서 튀는 물방울을 막는 수준이지, 압력이 있는 분무수를 막는 방수 등급이 아닙니다.
