케이블 트레이와 금속관 배관 시공의 장단점





1. 개념 및 주요 특징

케이블 트레이와 전선관 시공은 단순한 '선로의 받침대'와 '파이프'라는 외형적 차이를 넘어, 전력 전송 효율, 시공 매커니즘, 구조적 안전성 측면에서 완전히 다른 공학적 개념을 가지고 있습니다.

각 방식의 개념과 주요 특징을 물리학적, 재료학적, 그리고 실무적 관점에서 상세하게 분석해 드리겠습니다.

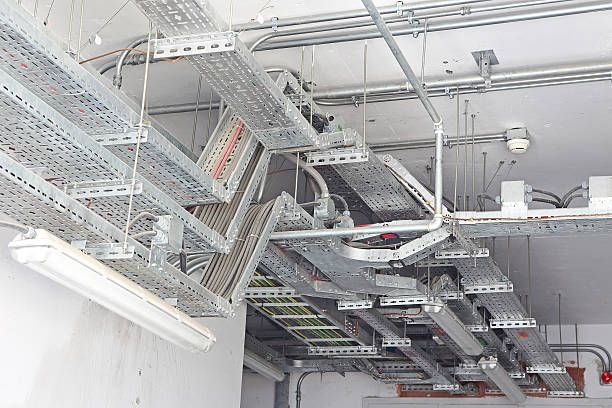

1) 케이블 트레이 (Cable Tray) 방식

케이블 트레이는 다량의 전력 및 통신 케이블을 안전하게 지지하고 경로를 다변화하기 위해 설계된 오픈형 배선 시스템(Open Wiring System)입니다.

■ 핵심 개념: "개방과 방열, 그리고 대용량"

케이블 트레이의 본질은 ‘자유로운 공기 순환을 통한 열 방출’과 ‘무게 배분’에 있습니다. 전류가 흐르는 전선에서는 반드시 열(I^2R, 줄열)이 발생합니다. 케이블 트레이는 상부나 측면이 열려 있어 이 열을 대기 중으로 자연 대류 시켜 케이블의 온도가 상승하는 것을 막아줍니다.



■ 구조별 종류와 특징

• 사다리형 (Ladder Type): 두 개의 사이드 레일과 횡부재(Rung)로 이루어진 사다리 모양입니다. 방열 효과가 가장 우수하며 대형 전력 케이블(중·고압 간선) 시공에 압도적으로 사용됩니다. 케이블을 묶기(Tie) 편하다는 장점도 있습니다.
• 펀칭형/통풍 채널형 (Perforated Type): 바닥면에 구멍이 뚫려 있는 구조입니다. 사다리형보다 방열성은 조금 떨어지지만, 케이블 처짐을 방지하고 하부에서 보았을 때 시각적으로 깔끔하여 제어 및 통신 케이블 배선에 유리합니다.
• 메쉬형 (Mesh/Wire Basket Type): 가는 금속 와이어를 엮어 만든 가벼운 트레이입니다. 현장에서 커터로 쉽게 잘라 분기 구조를 만들 수 있어, 유연성이 중요한 복잡한 통신선(LAN 케이블 등) 시공에 주로 쓰입니다.



■ 주요 특징 및 장점

• 허용전류의 극대화: 밀폐된 공간에 비해 전선 온도가 낮게 유지되므로, 동일한 굵기의 도체라도 더 높은 전류(허용전류)를 흘릴 수 있어 경제적입니다.
• 유지보수의 무한한 유연성: 케이블의 상태를 육안으로 상시 점검(열화상 카메라 측정 등)할 수 있으며, 추후 설비가 증설될 때 트레이 여유 공간에 새로운 케이블을 얹기만 하면 되므로 공사비가 획기적으로 절감됩니다.
• 구조적 견고함: 용융아연도금강판(HDG), 알루미늄, 스테인리스(STS) 등으로 제작되어 부식에 강하고 대형 간선의 막대한 하중을 견딜 수 있습니다.



2) 전선관 (Conduit) 방식

전선관은 전선과 케이블을 외부의 물리적 위험 요소로부터 완벽하게 격리하기 위해 설계된 밀폐형 보호 시스템(Enclosed Wiring System)입니다.

■ 핵심 개념: "밀폐와 격리, 그리고 완벽한 보호"

전선관의 본질은 ‘외부 환경으로부터의 완벽한 방어’와 ‘공간의 은폐’에 있습니다. 전선관 내부는 외부의 산소, 수분, 충격이 차단되는 구조이므로, 물리적인 손상이나 화학적 부식으로부터 내부 전선(주로 절연전선)을 보호합니다.



■ 재질별 종류와 특징

반응형

• 금속제 전선관 (Metal Conduit):
• 후강 전선관 (RSC): 관 벽이 두꺼운 강철 파이프입니다. 폭발 위험이 있는 방폭 구역이나 기계적 충격이 매우 심한 곳에 사용됩니다.
• 박강 전선관 (EMT): 관 벽이 얇고 나사를 내지 않는 방식입니다. 일반 건축물의 노출 및 매입 배선에 가장 널리 쓰입니다.
• 합성수지제 전선관 (Plastic Conduit):
• PVC 전선관: 부식 염려가 없고 가벼우며 절연성이 우수하여 콘크리트 매입용으로 표준처럼 사용됩니다.
• CD관 (Combined Duct): 주름이 잡혀 있어 자유롭게 구부러지는 관입니다. 콘크리트 타설 시 벽체 내부에 미로처럼 복잡한 배로를 만들 때 필수적입니다.
• 가요 전선관 (Flexible Conduit): 흔히 '플렉시블'이라고 부르며, 고정된 전선관과 모터 등 진동이 발생하는 기기 사이를 연결할 때 유연성을 제공합니다.



■ 주요 특징 및 장점

• 비타협적인 보호 성능: 콘크리트 벽 내부, 땅속(지중), 화재 위험 지역 등 거친 환경에서 전선 피복이 찢어지거나 쥐가 갉아먹는 등의 사고를 원천 차단합니다.
• 공간 효율성 및 미관: 건축물 마감재 내부(벽, 바닥, 천장 속)로 완전히 매입할 수 있어, 실내 공간에 전선이 전혀 노출되지 않도록 깔끔한 시공이 가능합니다.
• 화재 확산 방지: 관 내부에서 단락(합선) 사고로 인해 불꽃이 튀더라도, 밀폐된 관 구조가 산소를 차단하고 불길이 외부로 번지는 것을 1차적으로 억제해 줍니다.



3) 두 방식의 핵심 메커니즘 차이 요약

• 공기(Air) vs 벽(Wall) : 케이블 트레이는 주변의 '공기'를 절연 및 방열 매체로 활용하는 열린 시스템인 반면, 전선관은 단단한 '벽'을 만들어 내부를 보호하는 닫힌 시스템입니다.
• 인장력(Pulling Force) : 전선관 시공은 관을 먼저 배치한 후 전선을 고리로 걸어 '잡아당기는(Pulling)' 힘이 작용하므로 마찰력과 거리 제한이 엄격합니다. 반면, 케이블 트레이는 위에서 '내려놓으며 포설(Laying)'하기 때문에 전선에 가해지는 물리적 스트레스가 훨씬 적습니다.





2. 핵심 항목별 비교

비교 항목	케이블 트레이 (Cable Tray)	전선관 (Conduit)
적용 전선	주로 케이블(Tray용 HF-CO, TFR-CV 등) 사용 (절연전선 단독 불가)	절연전선(HFIX 등) 및 케이블 모두 사용 가능
구조 형태	오픈형 구조 (상부 또는 전면 개방)	밀폐형 구조 (관 형태)
열 방산성	우수함 (공기 순환이 잘되어 허용전류 저하가 적음)	불리함 (열이 갇히므로 전선관 충진율에 따른 보정계수 적용 필요)
유지보수 및 증설	매우 용이 (추가 케이블 포설 및 교체가 자유롭고 직관적임)	어려움 (기존 전선관 내 추가 인입이 힘들고, 재시공 필요성이 높음)
외부 환경 보호	먼지, 습기, 화재 확산에 상대적으로 취약 (난연 케이블 필수)	물리적 충격, 수분, 먼지 차단에 매우 탁월
시공 공간	대규모 수평/수직 샤프트, 천장 내부 등 넓은 공간 필요	벽체 매입, 바닥 매입 등 좁고 복잡한 공간 가능





3. 시공 시 핵심 고려사항 (KEC 규정 및 실무)

케이블 트레이와 전선관 시공은 안전성과 직결되는 만큼 KEC(한국전기설비규정)의 법적 기준과 현장 실무 가이드를 정확히 매칭하여 설계·시공해야 합니다.

실무자들이 가장 자주 직면하고 실수하기 쉬운 핵심 고려사항을 KEC 규정과 연계하여 상세히 풀어드리겠습니다.

1) 케이블 트레이 시공 시 핵심 고려사항

케이블 트레이는 노출형 대용량 선로이기 때문에 ‘중량 지지’, ‘방열성 유지(충진율)’, ‘화재 확산 방지’가 핵심입니다.

① 전선의 종류 및 화재 방지 기준 (KEC 232.41)

• KEC 규정 : 케이블 트레이에는 일반 절연전선(HFIX 등)을 단독으로 얹을 수 없습니다. 반드시 연소 방지 조치가 된 케이블(TFR-CV, TFR-8 등)을 사용해야 합니다.
• 실무 가이드 : 난연 성능이 없는 일반 케이블을 사용할 경우, 별도의 연소 방지재(방화 커버 설치 또는 난연 도료 도포)를 전 구간에 시공해야 하므로 비용 절감을 위해 처음부터 난연성(TFR 계열) 케이블을 선정합니다. 방화구획(벽이나 바닥)을 관통하는 부분은 반드시 방화 밀폐재(Fire Stop)로 틈새를 메워야 준공 검사를 통과할 수 있습니다.

② 케이블 포설 방식과 배열 (충진율 및 이격)

• KEC 규정 : 트레이에 다심케이블이나 단심케이블을 배치할 때는 기본적으로 ‘단층(1단) 포설’이 원칙입니다. 케이블 지름의 합계가 트레이 내측 폭 이하여야 합니다.
• 실무 가이드 : 현장 공간 부족을 이유로 케이블을 위로 겹쳐 쌓는(다층 포설) 경우가 종종 발생하는데, 이는 KEC 허용전류 저감계수(KS C IEC 60364-5-52)에 의해 케이블 열화 및 화재의 원인이 됩니다. 단심 케이블을 삼각 포설(Triplex)할 때는 묶음 단위 사이의 간격을 케이블 지름의 2배 이상 이격해야 방열성이 확보됩니다.

③ 지지 간격 및 구조적 안전성

• KEC 규정 : 케이블 트레이의 안전율은 1.5 이상이어야 합니다.
• 실무 가이드 : 트레이의 수평·수직 부설 시 고정 지지 간격은 2m 이내를 유지하는 것이 표준입니다. 케이블이 가득 찼을 때의 막대한 무게와 트레이 자체 하중을 계산하여 행거(Hanger)용 전산볼트의 굵기(일반적으로 W3/8" 또는 W1/2") 및 앵커 규격을 결정해야 트레이가 처지거나 붕괴하는 사고를 막을 수 있습니다.

④ 접지의 연속성

• KEC 규정 : 금속제 케이블 트레이 시스템은 전기적으로 완전하게 연속성이 있도록 본딩(Bonding)해야 합니다.
• 실무 가이드 : 트레이와 트레이가 연결되는 조인트 부위에는 도통 상태를 확실하게 하기 위해 본딩 점퍼(Bonding Jumper) 에 접지선을 연결하여 체결해야 합니다. 건축물 주접지단자대와 연결되는 접지선 규격 산정도 필수적입니다.



2) 전선관 시공 시 핵심 고려사항

전선관 공사는 좁고 밀폐된 공간에 전선을 밀어 넣는 방식이므로 ‘마찰로 인한 피복 손상 방지’와 ‘시공 후 전선 교체 가능성’이 핵심입니다.

① 전선관 충진율 (공간율)의 대원칙 (KEC 개정 트렌드)

• KEC 규정 : 과거 내선규정 시절의 32%, 48% 기준에서 최신 KEC 및 표준 시방 기반 공학적 기준은 "전선의 절연체 및 피복을 포함한 단면적의 총합이 관 내부 단면적의 1/3(33.3%) 이하가 되도록 하는 것"을 적극 권장 및 기준으로 적용하고 있습니다.
• 실무 가이드 : 설계 시 관내에 전선이 꽉 차면 전선 포설(Pulling) 시 마찰력 때문에 피복이 찢어지고 줄열 방출이 안 되어 전선이 녹아붙습니다. 동일 굵기든 다른 굵기든 여유 공극을 확보하기 위해 배관 내경의 33.3% 이하로 전선 단면적을 제한하는 것이 입선 작업과 유지보수에 절대적으로 유리합니다.

② 배관의 곡률 반경과 굴곡 개소 제한 (KEC 232.11 등)

• KEC 규정 : 전선관을 구부릴 때 굴곡 반경(안쪽 반지름)은 전선관 내경의 6배 이상이어야 합니다. 또한, 1구간(박스와 박스 사이)의 굴곡 개소는 3개소 이하, 굴곡 각도의 합계는 270° 이하로 제한됩니다.
• 실무 가이드 : 직각(90°)으로 3번 구부리면 270°입니다. 4번째 직각 굴곡이 생기는 순간 인장력이 기하급수적으로 증가하여 전선 인입이 불가능해집니다. 이럴 때는 KEC 규정에 따라 중간에 풀박스(Pull Box)를 설치하여 전선 인입 경로를 끊어 가야 합니다.

③ 전선관 내 전선 접속 금지

• KEC 규정 : 전선은 전선관 내부에서 절대 접속(와이어 커넥터 사용, 테이핑 등)할 수 없으며, 반드시 아웃렛 박스나 풀박스 내부에서만 접속해야 합니다.
• 실무 가이드 : 관 내부에서 접속했다가 절연이 파괴되면 어느 지점인지 찾을 수 없어 벽을 전부 까부숴야 하는 대참사가 일어납니다. 모든 배선 분기는 복스(Box) 안에서 투명 와이어 커넥터 등을 사용하여 육안 점검이 가능하도록 시공합니다.

④ 콘크리트 매입(시디관 등) 시 찌그러짐 방지

• KEC 규정: 합성수지관(CD관 등)은 중량물의 압력이나 심한 기계적 충격을 받을 우려가 없도록 시설해야 합니다.
• 실무 가이드: 철근 배근 후 CD관을 깔 때, 건설 인부들이 밟거나 콘크리트 타설 시 펌프카의 압력에 의해 배관이 찌그러지는(슬래브 막힘) 사고가 아주 흔합니다. 결속선으로 철근에 견고히 고정하고, 타설 중에는 전기공이 현장에 대기하며 배관 밀림이나 파손을 실시간으로 감시 및 보수해야 합니다.



3) 트레이 vs 전선관 실무 체크리스트

• 케이블 트레이 : 단층 포설 준수 여부 ➔ 방화구획 관통부 방화 밀폐(Fire Stop) 확인 ➔ 조인트 부위 접지 본딩 점퍼 체결 확인 ➔ 2m 이내 행거 지지 확인.
• 전선관 : 관 내부 단면적의 1/3 이하 충진율 확인 ➔ 1구간 굴곡 270° 이내 확인(넘으면 풀박스) ➔ 관 내부 접속점 유무 확인 ➔ 매입 배관의 경우 콘크리트 타설 전 막힘 상태 점검.





4. 요약: 언제 어떤 방식을 선택해야 할까?

■ 케이블 트레이를 선택해야 하는 경우

• 변전실, EPS실, 지하주차장 등 간선(Main Line) 및 대용량 전력 배선이 필요할 때
• 향후 설비 증설이나 변경이 빈번하게 예상되는 공장 및 데이터 센터



■ 전선관을 선택해야 하는 경우

• 사무실, 주택 등 벽체나 바닥에 배선을 숨겨야 하는 매입 시공의 경우
• 외부 충격이나 수분 침입 가능성이 높은 옥외, 위험물 저장소 등 가혹한 환경의 말단 분기 회로
