차단기가 내려가는 것은 단순한 불편함을 넘어 전기 시스템이 사용자에게 보내는 안전 경고입니다. 두 장치는 보호 목적이 다르기 때문에 트립 원인을 정확히 구분하여 파악하는 것이 중요합니다.



1. 배선용 차단기 (MCCB: Molded Case Circuit Breaker)

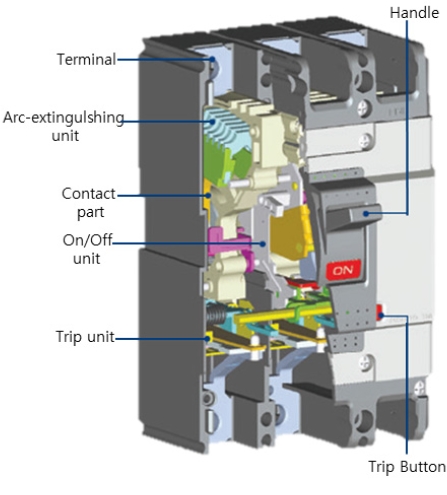

< Fig01. 배선용 차단기(MCCB: Molded Case Circuit Breaker) 내부구조 >



배선용 차단기(MCCB: Molded Case Circuit Breaker)는 전력 계통에서 과부하 및 단락(합선)으로부터 전선과 기기를 보호하기 위해 사용하는 가장 기본적인 저압 차단 장치입니다. 내부 기구들이 절연 케이스(Molded Case) 안에 밀폐되어 있어 안전하며, 교류 600V 이하의 저압 회로에서 널리 쓰입니다.

1) 주요 기능 (보호 목적)

MCCB는 크게 두 가지 비정상적인 전류 상태로부터 회로를 보호합니다.

■ 과부하 보호 (Overload Protection):

• 기기 사용량이 많아져 허용 전류를 초과한 전류가 지속적으로 흐를 때 발생합니다.
• 열동형(Bimetal) 방식을 주로 사용하며, 열에 의해 바이메탈이 휘어지면서 일정 시간 후 차단 기구를 동작시킵니다.

■ 단락 보호 (Short Circuit Protection):

• 두 전선이 직접 맞닿아 매우 큰 사고 전류가 순식간에 흐를 때 발생합니다.
• 전자식(Magnetic) 방식을 사용하며, 강한 자기장을 이용해 순시적으로(즉시) 회로를 차단하여 전선의 소손이나 화재를 막습니다.



2) 주요 정격 및 명칭

MCCB 전면에는 성능을 나타내는 중요한 수치들이 표기되어 있습니다.

항목	의미	설명
AF (Ampere Frame)	프레임 용량	차단기 외형의 크기를 결정하는 정격. 외형 크기가 같으면 AF가 같습니다.
AT (Ampere Trip)	정격 전류	차단기가 트립되지 않고 계속 흘릴 수 있는 최대 전류 값입니다.
IC (Interrupting Capacity)	차단 용량	단락 사고 발생 시 차단기가 파손되지 않고 안전하게 끊을 수 있는 최대 전류(kA).
Ue / Ui	정격 전압	사용 전압(Ue)과 절연 가능한 전압(Ui)을 나타냅니다.



3) 내부 구조 및 작동 원리

MCCB의 내부는 정밀한 기계적 메커니즘으로 구성되어 있습니다.

• 개폐 기구 : 수동으로 핸들을 조작하여 On/Off 하거나, 사고 시 자동으로 Trip 시키는 부분입니다.
• 트립 장치 (Trip Unit) : 전류를 감시하다가 이상이 생기면 개폐 기구를 해제합니다. 최근에는 전자식 트립 장치를 사용하여 정밀하게 세팅하기도 합니다.
• 소호 장치 (Arc Chute) : 차단기가 전극을 떼어낼 때 발생하는 강력한 불꽃(아크)을 잘게 나누어 빠르게 식히고 없애주는 역할을 합니다.



4) 트립(Trip) 상태와 핸들의 위치

반응형

MCCB는 단순히 켜짐(On)과 꺼짐(Off) 외에 '트립(Trip)'이라는 중간 상태가 존재합니다.

• ON (상단) : 회로가 연결되어 전류가 흐르는 상태.
• OFF (하단) : 사용자가 수동으로 회로를 끊은 상태.
• TRIP (중간) : 사고 발생으로 인해 자동으로 차단된 상태.
• 주의 : 트립된 차단기를 다시 올리려면 반드시 핸들을 완전히 OFF 방향으로 내린 뒤(Reset) 다시 ON으로 올려야 합니다.





2. 누전 차단기 (ELB: Earth Leakage Breaker)

< Fig02. 누전 차단기(ELB: Earth Leakage Breaker) 내부구조 >



누전 차단기(ELB)는 전력 회로에서 누전, 과부하, 단락을 감지하여 전원을 자동으로 차단하는 장치입니다. 배선용 차단기(MCCB)의 기능에 '누전 보호' 기능이 더해진 것으로, 인체 감전 사고와 화재를 방지하는 데 있어 가장 핵심적인 안전장치입니다.

1) 핵심 작동 원리: 영상 변류기(ZCT)

ELB의 가장 중요한 부품은 내부에 탑재된 영상 변류기(ZCT : Zero-phase Current Transformer)입니다.

• 정상 상태 : 들어오는 전류와 나가는 전류의 양이 동일합니다. 이 경우 자기장이 서로 상쇄되어 ZCT에 유도 전류가 발생하지 않습니다.
• 누전 상태 : 전선이나 기기에서 전기가 새어 나가면(누전), 들어오는 전류와 나가는 전류에 차이가 발생합니다.
• 트립 동작 : ZCT가 이 미세한 전류 차이를 감지하고, 그 차이가 차단기의 정격 감도 전류(보통 가정용은 30mA)를 초과하면 트립 코일을 동작시켜 회로를 즉시 차단합니다.



2) 주요 정격 및 성능 지표

ELB 전면의 사양을 이해하는 것은 적절한 제품 선정의 기본입니다.

• 정격 감도 전류 (Rated Sensitivity Current): 누전을 감지하고 차단기를 동작시키는 전류 값입니다.
• 일반 장소: 30mA 이하
• 습기가 많은 장소(욕실 등): 15mA (고감도형)
• 동작 시간 (Operating Time): 누전 감지 후 차단까지 걸리는 시간입니다. 보통 0.03초 이내에 차단되어야 인체를 보호할 수 있습니다.
• 정격 차단 전류 (Interrupting Capacity): 단락(합선) 사고 시 차단기가 견딜 수 있는 최대 전류(kA)입니다.



3) ELB의 내부 구조

ELB는 단순한 스위치 이상으로 정밀한 부품들의 조합으로 이루어져 있습니다.

• 영상 변류기(ZCT) : 누전 전류를 검출하는 센서 역할을 합니다.
• 누전 판별 회로 : ZCT에서 보내온 신호를 증폭하고, 미리 설정된 값(30mA 등)과 비교하여 트립 여부를 결정하는 전자 회로입니다.
• 트립 장치 : 사고 시 기계적으로 핸들을 떨어뜨려 접점을 분리합니다.
• 소호 장치 : 차단 시 발생하는 아크를 제거합니다.
• 테스트 버튼 : 회로에 인위적으로 미세 전류를 흐르게 하여 차단기가 정상 작동하는지 점검하는 버튼입니다.



4) 설치 및 실무 지침 (KEC 규정 관련)

• 설치 의무 : 감전 위험이 있는 장소, 콘센트 회로 등에는 반드시 누전 차단기를 설치해야 합니다.
• 분기 차단기 사용 : 과거에는 메인에 ELB, 분기에 MCCB를 쓰기도 했으나, 현재는 메인에 MCCB(배선용), 분기에 ELB(누전용)를 설치하는 것이 표준입니다. 이는 특정 구역 누전 시 해당 구역만 정전되도록 하여 전체 정전을 방지(보호 협조)하기 위함입니다.
• 절연 저항 측정 : 누전이 의심될 때는 차단기를 내리고 메거(Megger)를 이용해 전로와 대지 간의 절연 저항을 측정해야 합니다. (보통 0.2MΩ ~ 0.5MΩ 이상 기준)



5) 유지보수 및 주의사항

• 정기 점검 : 한 달에 한 번 테스트 버튼을 눌러보세요. 버튼을 눌렀을 때 '탁' 소리와 함께 핸들이 내려가야 정상입니다.
• 트립 후 조치 : 트립된 직후 바로 올리지 마세요. 누전 원인이 해결되지 않은 상태에서 강제로 올리면 화재나 기기 파손의 위험이 있습니다.
• 오동작 원인 : 대용량 인버터 장비, 노후된 가전, 습도가 높은 날씨, 낙뢰 등으로 인해 실제 누전이 아님에도 차단기가 내려가는 '불필요한 트립'이 발생할 수 있습니다. 이 경우 감도 조정이나 고조파 대응형 ELB 검토가 필요합니다.





3. 트립 원인별 정밀 진단 가이드

트립된 차단기의 레버 위치와 색상을 확인하면 원인을 좁힐 수 있습니다.

구분	점검 사항	판단 및 조치
즉시 트립	차단기를 올리자마자 바로 떨어짐	단락(합선) 혹은 심한 누전. 모든 플러그를 뽑고 하나씩 꽂으며 확인.
지연 트립	사용 중 특정 시간이 지나면 떨어짐	과부하. 소비 전력이 큰 가전(에어컨, 인덕션 등)을 분산 배치.
간헐적 트립	비가 오거나 특정 기기를 쓸 때만 발생	습기에 의한 누전. 해당 구역의 콘센트 습기 제거 및 절연 측정 필요.





4. 실무적 해결 팁

• 플러그 테스트 : 해당 차단기에 연결된 모든 가전제품의 플러그를 뽑습니다. 그 후 차단기를 올렸을 때 유지된다면, 제품 중 하나에 문제가 있는 것입니다. 제품을 하나씩 꽂아보며 어떤 것에서 차단기가 떨어지는지 확인하세요.
• 테스트 버튼 활용 : 누전 차단기 전면에 있는 노란색 또는 분홍색 버튼을 한 달에 한 번 정도 눌러 정상 작동 여부를 확인하는 것이 좋습니다. (전원이 공급되는 상태에서만 작동합니다.)
• 메거(절연저항계) 측정 : 육안으로 확인되지 않는 누전은 반드시 전문가를 통해 절연 저항 값을 측정하여 문제 구간을 찾아내야 합니다.
