1. 단상(單相, Single Phase)

단상(單相, Single Phase)은 가정용 전기의 기본 구조지만, 실제로는 설계·시공·고장까지 이해하려면 꽤 깊이 봐야 합니다. 현장 기준으로 핵심만 정밀하게 정리합니다.

1) 단상의 본질 (전기적 구조)

■ 기본 파형

v(t)=Vmsin⁡(ωt)v(t)

하나의 사인파 전압이 시간에 따라 변함

전압이 0 → + → 0 → - → 0 반복

■ 선 구성

• L (Line, 활선) : 실제 전압 존재
• N (Neutral, 중성선) : 기준점 (접지 연결)

2선식 (L-N) 구조



2) 전력 특성

■ 순간 전력

단상은 전력이 일정하지 않음

전압 × 전류가 계속 변함

즉, 출력이 출렁거림

■ 실제 전력식

P=VIcosθ

• V: 전압
• I: 전류
• cosθ: 역률

■ 특징

• 전력 공급이 맥동성 (pulsating)
• 모터 구동 시
• → 토크가 일정하지 않음
• → 진동 발생



3) 단상 모터가 약한 이유

중요한 포인트

■ 문제

• 회전 자기장이 없음
• 시작 토크가 거의 없음

■ 해결 방법

그래서 단상 모터는 반드시:

• 콘덴서 기동 방식
• 보조 권선 사용

즉, 인위적으로 위상차를 만들어 회전력 생성



4) 전압 체계 (한국 기준)

■ 일반 가정

• 220V 단상

■ 분전 방식

• 변압기에서 1상만 사용
• 또는 3상 중 1상만 따서 사용

그래서 부하 불평형 문제 발생 가능



5) 단상의 장점 (왜 아직도 쓰냐)

반응형

■ 장점

• 구조 단순 → 시공 쉬움
• 공사비 저렴
• 유지보수 간단
• 소형 부하에 최적



6) 단상의 한계

■ 한계

• 대용량 부하에 부적합
• 전압강하 큼
• 전력 손실 큼 (I²R)
• 모터 효율 낮음
• 거리 길어지면 불리



7) 실제 현장 문제 사례

■ 자주 발생

• 에어컨 기동 시 전압 떨어짐
• 콘센트 발열
• 차단기 트립 반복

■ 원인

• 과부하
• 배선 용량 부족
• 접촉 불량



8) 언제 단상으로 충분한가

이 기준이면 단상 유지

• 가정집
• 소형 사무실
• 10kW 이하 부하
• 모터 거의 없음



9) 언제 삼상으로 바꿔야 하는가

바로 이 상황이면 변경 검토

• 에어컨 여러 대 동시 사용
• 10~20kW 이상 부하
• 모터/펌프 사용
• 차단기 계속 떨어짐





2. 삼상(三相, Three Phase)

삼상(三相, Three Phase)은 대용량 전력 공급과 회전기(모터) 구동에 최적화된 전력 시스템입니다. 현장 설계·시공·트러블슈팅까지 바로 써먹는 수준으로 정리합니다.

1) 삼상의 본질 (위상 구조)

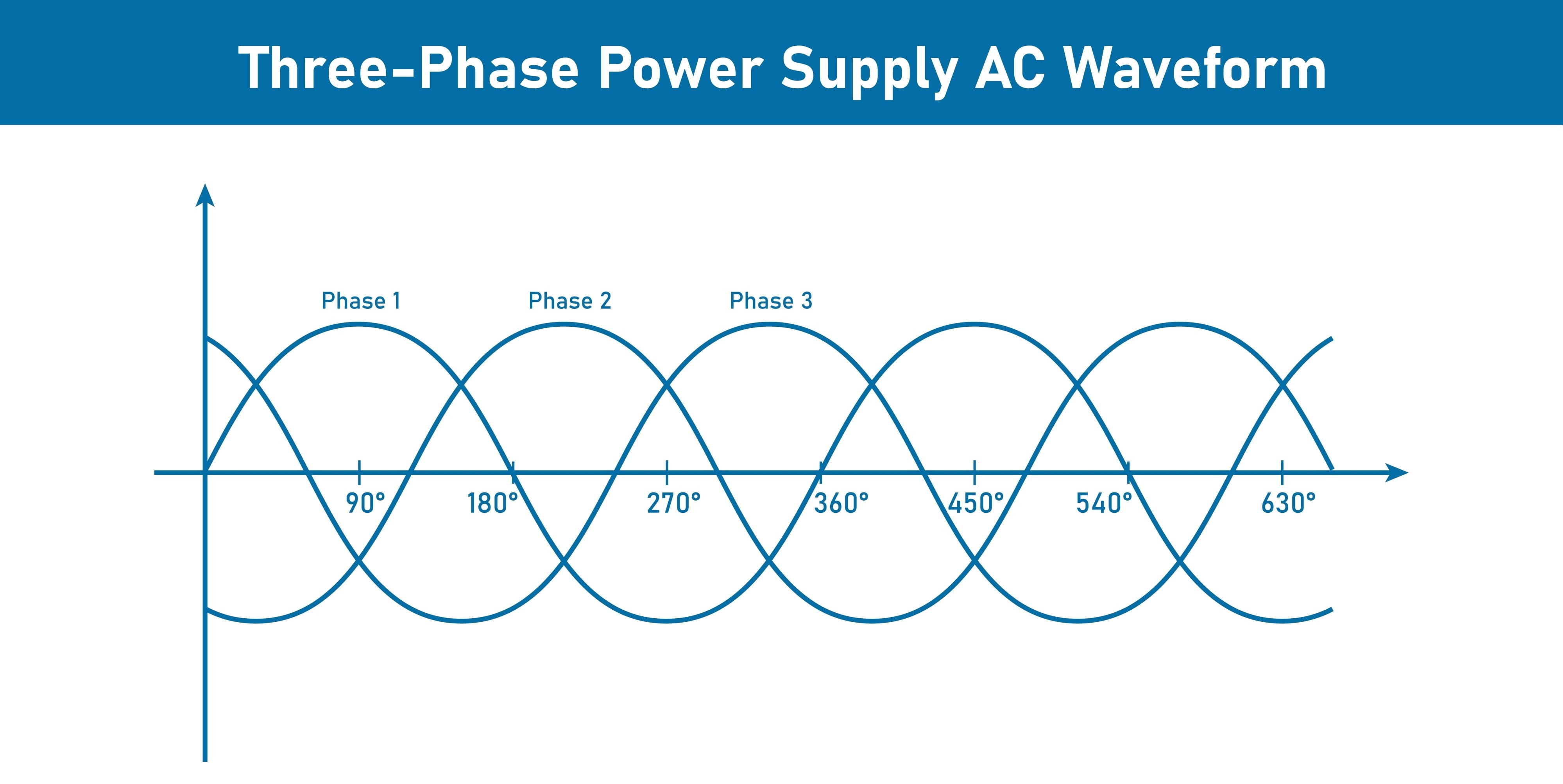

■ 3개의 전압이 120°씩 어긋남

세 전압이 시간차를 두고 순환

결과: 끊김 없는 전력 공급



2) 선 구성 및 결선 방식

■ ① Y결선 (스타결선)

• 선: R, S, T + N (4선식)
• 전압:
• 상전압: 220V
• 선간전압: 380V

일반 건물, 혼합부하에 가장 많이 사용

■ ② Δ결선 (델타결선)

• 선: R, S, T (3선식)
• 특징:
• 중성선 없음
• 대용량, 모터 전용

공장, 설비라인

■ 핵심 관계식

• VL: 선간전압
• VP: 상전압



3) 전력 특성 (삼상이 강한 이유)

■ 전력식

■ 핵심 특징

• 전력이 거의 일정 (평탄함)
• 단상 대비:
• 효율 ↑
• 손실 ↓
• 전류 ↓

같은 전력이라도 전선 굵기 줄일 수 있음



4) 삼상 모터

■ 왜 삼상 모터가 좋은가

자동으로 회전 자기장 형성

• 별도 장치 없이 바로 기동
• 토크 일정
• 진동 적음
• 효율 높음

■ 결과

공장 설비는 거의 100% 삼상 사용



5) 상불평형 (현장 핵심 위험요소)

■ 정의

• R, S, T 전류가 서로 다름

■ 문제

• 모터 과열
• 효율 저하
• 진동 증가
• 차단기 트립

■ 기준

전류 불평형률

• 10% 이상이면 위험



6) 상순서 (Phase Sequence)

■ 중요 이유

• 모터 회전 방향 결정

■ 문제 사례

• 상순서 바뀌면 → 모터 역회전
• 펌프, 컨베이어 → 사고 위험



7) 실제 현장 트러블

■ 자주 발생

• 한 상 단선 → 단상 운전 상태 → 모터 소손
• 접촉 불량 → 발열 → 화재 위험
• 중성선 단선 → 과전압 발생



8) 보호장치 (필수 구성)

• 3P 차단기
• 열동계전기(OLR)
• 누전차단기 (ELB)
• 상불평형 계전기



9) 삼상 전력의 장점 요약

■ 장점

• 전력 효율 최고
• 대용량 가능
• 모터 성능 우수
• 송전 유리

■ 단점

• 초기 공사비 큼
• 설계 복잡
• 유지관리 필요



10) 언제 삼상을 써야 하는가

• 10kW 이상 부하
• 모터/펌프 사용
• 공장, 창고, 대형 건물
• 에어컨 다수 운영





3. 핵심 차이 (현장 기준 정리)

구분	단상	삼상
전압	220V	220V / 380V
선 수	2선	3선 또는 4선
전력 효율	낮음	높음
모터 성능	불안정	매우 안정
용도	가정용	산업용
공사비	저렴	상대적으로 비쌈





4. 왜 가정에서는 삼상을 쓰지 않나요?

가정에서 사용하는 대부분의 기기는 소비 전력이 낮습니다. 삼상을 들여오려면 분전반(두꺼비집)부터 내부 배선까지 모두 훨씬 크고 복잡해져야 하므로, 경제성과 효율성 측면에서 단상을 사용하는 것이 훨씬 합리적이기 때문입니다. 반면, 큰 힘이 필요한 공장에서는 단상을 쓰면 효율이 너무 떨어져 전기 요금과 기계 성능 면에서 손해를 보게 됩니다.

가정용과 산업용 전기를 구분하는 가장 쉬운 방법은 콘센트나 차단기의 모양을 보는 것입니다. 단상은 보통 2극 차단기를, 삼상은 3~4극의 더 넓은 차단기를 사용합니다.





5. 쉽게 비유하면

• 단상 = 사람이 혼자 짐 드는 것
• 삼상 = 3명이 번갈아 가며 계속 드는 것
• 힘도 덜 들고 끊김이 없음
