타이머 결선은 단자의 개수(4단자 또는 5단자)에 따라 전원 공급 방식과 출력 접점의 형태가 달라집니다. 각 방식의 핵심 원리와 결선 방법을 정리해 드리겟습니다.



1. 4단자 타이머 (노출형/간판용 표준)

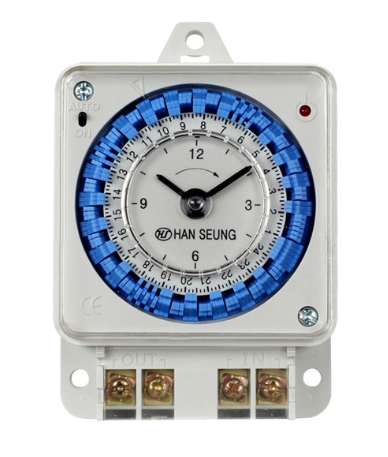

< Fig01. 4단자 타이머(한승계기 제품) >

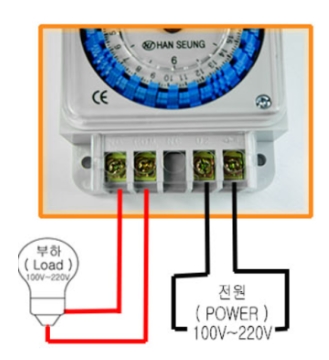

< Fig02. 4단자 타이머 내부 결선도 >



4단자는 주로 전원 입력과 부하 출력이 일직선상에 있는 구조입니다. 내부에서 전원이 바로 접점으로 공급되는 '유접점(전압출력)' 방식이 많습니다. 그냥 단순하게 2가닥이 들어오고 2가닥이 나간다고 생각하시면 편합니다.



■ 상세 결선 단계

① 전원 공급 : 차단기(ELB/MCCB)에서 나온 2가닥(L, N)을 타이머의 IN(또는 U1, U2) 단자에 연결합니다.

반응형

② 부하 연결 : 타이머의 출력 단자인 OUT(또는 L1, L2) 단자에서 2가닥 선을 뽑아 조명이나 장치에 연결합니다.

③ 작동 원리 : 내부의 릴레이가 설정된 시간에 '딸깍'하며 IN과 OUT를 물리적으로 연결해 줍니다.





2. 5단자 타이머 (산업용/C접점 방식)

< Fig03. 5단자 타이머(한승계기 제품) >

< Fig04. 5단자 타이머 내부 결선도 >



5단자는 타이머를 돌리는 힘(전원)과 전기를 끊고 잇는 스위치(접점)가 완전히 분리되어 있습니다. 그래서 초보자가 가장 많이 실수하는 방식이기도 합니다.



■ 상세 결선 단계 (220V 전등 제어 기준)

① 타이머 전원(U1, U2 단자) : 차단기(ELB/MCCB)에서 2가닥을 뽑아 타이머의 전원(U1, U2) 단자에 연결합니다. (이제 타이머 시계가 돌아갑니다.)

② 공통선 점퍼(중요) : 차단기의 L상(핫라인)에서 짧은 선을 하나 더 따서, 타이머의 접점 단자 중 COM(공통) 단자에 꽂습니다. (하지만 실무에서는 차단기에서 따오지 않고 계량기 U1, U2단자중 L상을 찾아서 COM단자로 꽂습니다.)

③ 출력선 연결 : 타이머의 NO(a접점) 단자에서 선을 뽑아 전등의 한쪽 선에 연결합니다.

④ 중성선 연결 : 전등의 나머지 한 선은 차단기의 N상(중성선)에 직접 연결하여 회로를 닫아줍니다.





3. 현장 실무 포인트 (고장 예방)

1) 전자접촉기(MC) 사용 여부

타이머 내부 접점은 대개 10A~15A 정도의 용량을 가집니다. 하지만 이는 '저항성 부하' 기준입니다.

• 직결 가능 : 일반 LED 전등 몇 개, 작은 환풍기.
• MC 필수 : 간판(네오사인/투광등), 모터, 대용량 히터.
• 이유 : 모터나 투광등은 켤 때 순간적으로 정격의 5~10배 전류가 흐르기 때문에 타이머 접점이 녹아 붙어버릴 수 있습니다.



2) NO와 NC의 차이

• NO (Normal Open) : 평소엔 꺼져 있다가, 설정 시간에 켜짐 (가장 일반적).
• NC (Normal Close) : 평소엔 켜져 있다가, 설정 시간에 꺼짐 (보안등이나 교대 운전 시 사용).



3) 전선 색상 구분 (권장)

• 전원선: 갈색(L), 청색(N) 또는 적색, 흑색 등을 사용하여 입/출력을 확실히 구분해야 나중에 유지보수가 쉽습니다.





4. 타이머 설정 방법

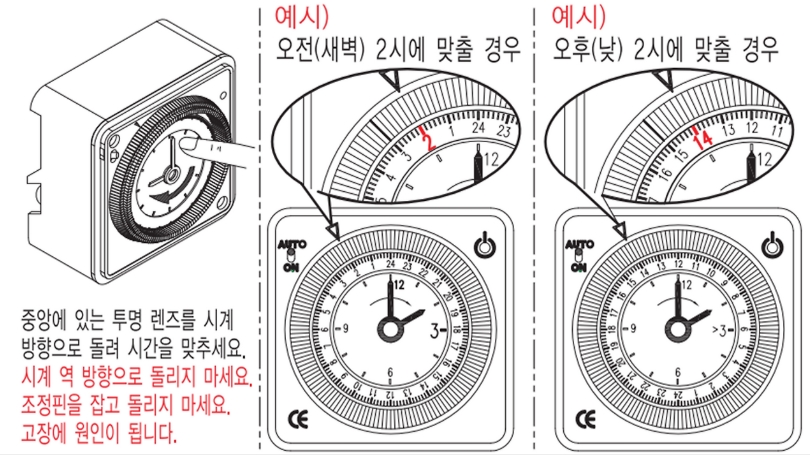

1) 현재시간 설정방법

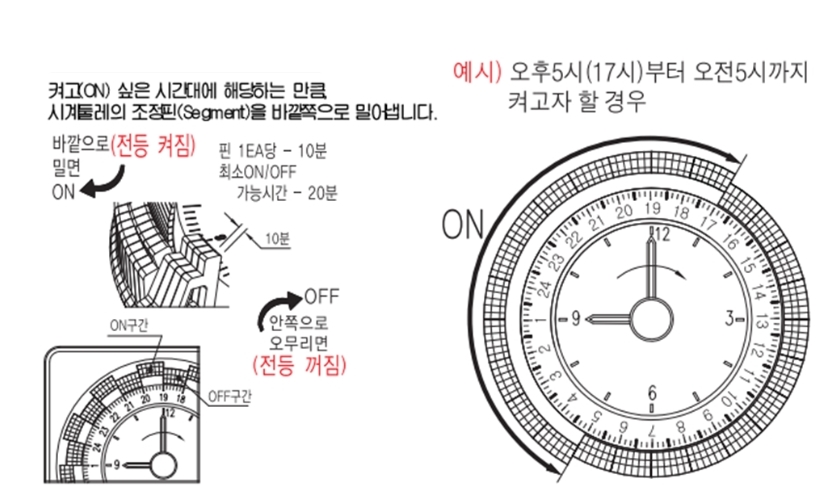

2) 동작시간 설정방법



3) AUTO/ON 레버
