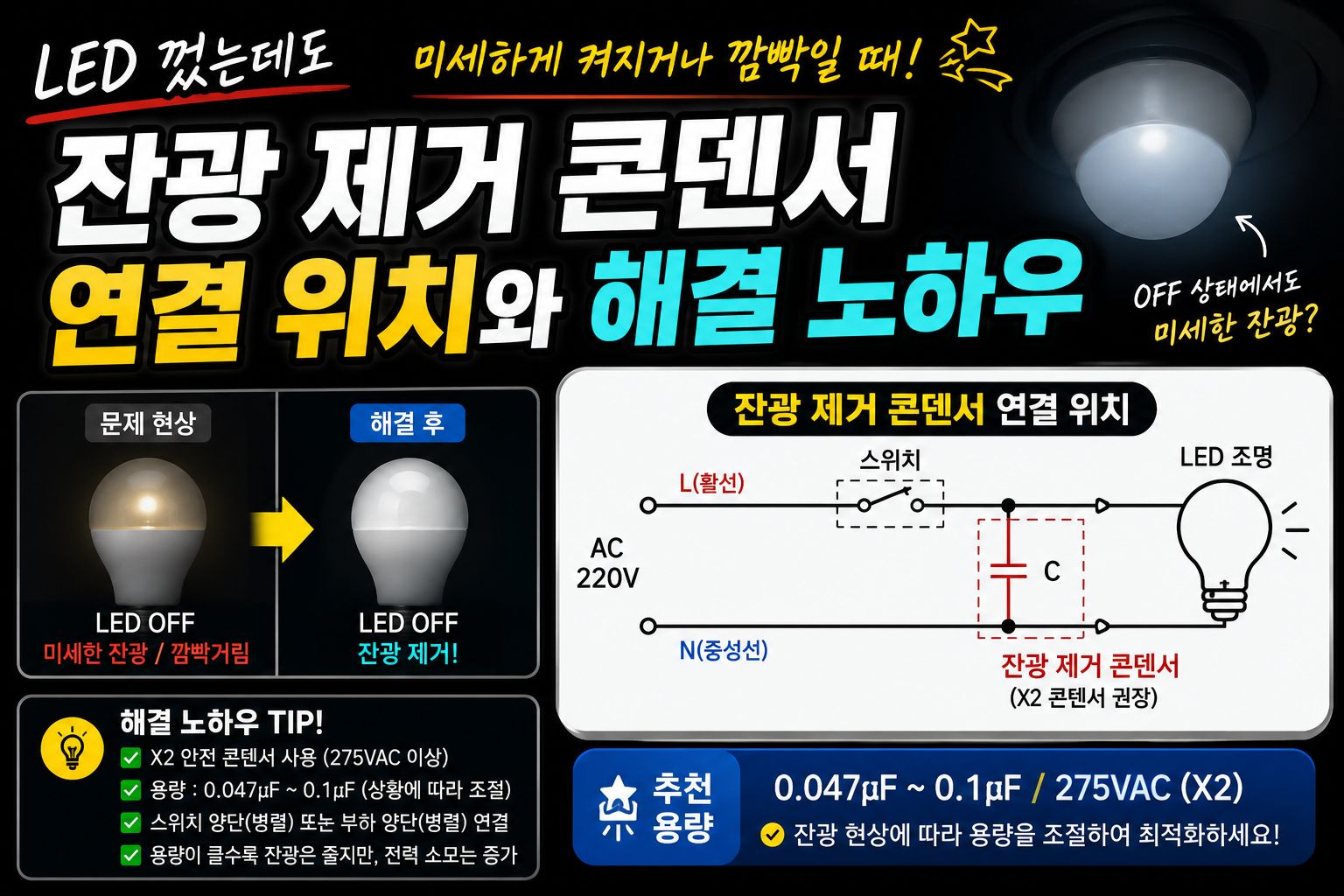

1. 잔광 제거 콘덴서 연결 위치

잔광 제거 콘덴서의 연결 위치를 초보자도 실수 없이 작업할 수 있도록 더욱 상세하게 시각적 구조와 결선 방식을 나누어 설명해 드립니다. 가장 중요한 핵심은 "스위치 박스가 아니라, 천장 등기구 내부의 전원 커넥터"에 연결하는 것입니다.

1) 전원 커넥터(단자대) 연결 위치 상세

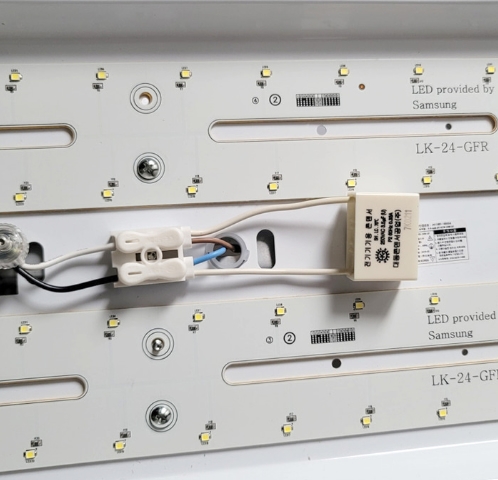

천장 조명 커버를 열면 아래 그림과 같이 천장에서 내려오는 전원선과 등기구(안정기)가 만나는 흰색 플라스틱 커넥터가 있습니다. 콘덴서는 이 커넥터에 병렬로 꽂아주어야 합니다.

■ 구멍 선택 방법 (어디에 꽂아야 할까?)

일반적인 잔광 제거 콘덴서는 선이 2가닥 나와 있습니다.

① 2구형 커넥터인 경우 (가장 흔함)

• 천장선 2가닥, 안정기선 2가닥이 마주 보고 있는 상태입니다.
• 콘덴서의 선 A를 왼쪽 구멍(천장선 1과 안정기선 1이 만나는 곳)에 꽂습니다.
• 콘덴서의 선 B를 오른쪽 구멍(천장선 2와 안정기선 2가닥이 만나는 곳)에 꽂습니다.

※ 주의 : 콘덴서 선 두 가닥을 같은 구멍(한쪽 라인)에 한꺼번에 꽂으면 아무 효과가 없습니다. 반드시 좌/우 분리해서 꽂아야 합니다.



② 3구형 커넥터인 경우 (접지선이 있는 경우)

• 초록색(또는 노란색 줄무늬) 전선이 꽂힌 가운데 구멍은 접지(Earth)선입니다.
• 접지선 구멍에는 콘덴서를 절대 꽂으면 안 됩니다.
• 접지선을 제외한 나머지 양쪽 전원선 구멍에 각각 한 가닥씩 콘덴서 선을 연결해야 합니다.



2) 타입별 상세 결선 노하우

① 커넥터에 여유 구멍이 있는 경우 (난이도: 하)

보통 전원 커넥터는 한쪽당 구멍이 2개씩(총 4개 또는 6개) 뚫려 있습니다. 천장에서 내려온 선 옆에 빈 구멍이 있다면, 그 빈 구멍에 콘덴서 선을 그냥 꽂아주면 끝납니다. 찔러 넣었을 때 빠지지 않고 꽉 물리는지 확인하세요.



② 커넥터 구멍이 꽉 차서 자리가 없는 경우 (난이도: 중)

이미 천장선과 등기구 선으로 구멍이 다 차서 콘덴서 선이 들어갈 자리가 없다면 아래 방법 중 하나를 선택합니다.

• 방법 A : 기존에 꽂혀 있던 천장 전선 한 가닥을 누름 버튼을 눌러 살짝 뺀 뒤, 콘덴서 선과 천장 전선을 새끼줄 꼬듯 함께 꼬아서 다시 구멍 한 곳에 같이 밀어 넣습니다. 반대쪽도 똑같이 작업합니다.
• 방법 B (추천) : 기존 커넥터를 과감히 잘라버리고, 와이어 커넥터(쥐꼬리 접속 후 캡 씌우기)나 공구 상점에서 파는 3구/4구짜리 여유 있는 커넥터로 교체하여 콘덴서 선을 함께 물려줍니다.



3) 작업 시 절대 놓치면 안 되는 3대 체크리스트

반응형

• 극성 구분 없음 : 콘덴서 선은 대개 색상이 같거나(예: 둘 다 회색) 다르더라도 플러스, 마이너스 구분이 없습니다. 어느 쪽을 왼쪽에 꽂든 오른쪽에 꽂든 상관없습니다.
• 절연 및 고정 : 콘덴서 본체는 등기구 내부의 철판 쪽에 양면테이프로 단단히 붙이거나, 천장 타공 구멍 안쪽 공간으로 밀어 넣어 고정합니다. 선이 팽팽하게 당겨져 커넥터에서 빠지지 않도록 여유를 두세요.
• 1등기구 1콘덴서 원칙 : 거실등처럼 스위치 하나로 LED 등기구 여러 개가 동시에 켜지는 구조라면, 잔광 현상이 심하게 나타나는 등기구에 우선 설치합니다. 만약 다른 등기구에서도 미세하게 불이 들어온다면 각 등기구마다 콘덴서를 각각 달아주어야 합니다.





2. 작업 순서 (셀프 설치 방법)

초보자도 안전하고 완벽하게 성공할 수 있도록, 공구 준비부터 마무리까지 실제 현장에서 작업하는 것과 동일한 6단계 상세 가이드를 준비했습니다. 천장 작업이므로 서두르지 말고 안전을 최우선으로 진행해 주세요.

■ 작업 전 준비물

• 필수 : 잔광 제거 콘덴서, 안정적인 의자 또는 사다리, 면장갑(코팅 장갑)
• 선택 (상황에 따라 필요) : 십자드라이버(등기구 탈거용), 절연테이프, 스마트폰 플래시



■ 잔광 콘덴서 셀프 설치 6단계

1단계

안전 차단 (가장 중요):소요 시간: 2분.집 안의 분전반(두꺼비집)을 열고 '전등'이라고 적힌 차단기를 아래로 내려 끕니다.

• Tip : 거실이나 방 스위치만 끄고 작업하면 미세 전류에 감전될 위험이 있으므로, 반드시 메인 차단기(전등)를 내려야 안전합니다. 낮 시간에 작업하거나 스마트폰 플래시를 준비하세요.



2단계

등기구 커버 분리 및 구조 파악 소요 시간(3분). 의자나 사다리에 올라가 잔광이 켜지는 LED 등의 유기/아크릴 커버를 벗겨냅니다.

• 보통 커버 옆면의 레버를 돌리거나, 손으로 살짝 당기면 분리됩니다.
• 내부를 보고 천장에서 내려오는 굵은 전선 2가닥과 **흰색 플라스틱 커넥터(단자대)**의 위치를 확인합니다.



3단계

커넥터 상태 확인 및 콘덴서 선 준비:소요 시간: 2분.흰색 커넥터에 빈 구멍이 있는지 확인하고 콘덴서를 준비합니다.

• 잔광 제거 콘덴서의 두 선 끝부분 피복이 잘 벗겨져 있는지 확인합니다. (구리선이 약 1cm 정도 보이면 적당합니다.)
• 콘덴서는 극성이 없으므로 두 선의 색상이 달라도 순서는 상관없습니다.



4단계

콘덴서 선 결선하기:소요 시간: 5분.커넥터의 형태에 따라 아래 방법 중 하나로 안전하게 연결합니다.

• 빈 구멍이 있는 경우 : 천장 전원선이 꽂혀 있는 바로 옆 빈 구멍에 콘덴서 선을 하나씩 찔러 넣습니다. '딸깍' 하거나 묵직하게 걸리는 느낌이 들 때까지 깊숙이 밀어 넣으세요.
• 빈 구멍이 없는 경우 : 커넥터의 누름 버튼을 눌러 기존 천장선 한 가닥을 뺍니다. 뺀 천장선과 콘덴서 선 한 가닥을 새끼줄처럼 꼬아준 뒤, 다시 그 구멍에 함께 밀어 넣습니다. 반대쪽 선도 똑같이 작업합니다.

※ 주의: 콘덴서 선 2가닥이 각각 서로 다른 라인(좌/우)에 꽂혀야 합니다. 한 구멍에 같이 넣으면 쇼트(합선)가 발생합니다.



5단계

콘덴서 본체 고정 및 선 정리:소요 시간: 2분.콘덴서가 덜렁거리면 LED 판에 그늘이 지거나 소음이 날 수 있습니다.

• 콘덴서 본체 뒷면에 양면테이프를 붙여 등기구 내부의 빈 철판 공간에 단단히 부착합니다.
• 공간이 좁다면 천장 전선이 나오는 구멍(타공 부위) 안쪽 공간으로 콘덴서를 쏙 밀어 넣어 숨겨도 좋습니다.



6단계

전원 복구 및 정상 작동 테스트:소요 시간: 2분.선이 잘 물렸는지 살짝 당겨서 확인한 후, 내려두었던 분전반의 전등 차단기를 다시 올립니다.

• 방 스위치를 켰다 껐다 해보면서 LED 불이 시원하게 잘 켜지는지 확인합니다.
• 최종 확인 : 스위치를 껐을 때 깜빡임이나 희미한 불빛(잔광)이 완벽하게 사라졌는지 10초 이상 지켜봅니다. 잔광이 사라졌다면 등기구 커버를 다시 조립하고 작업을 마무리합니다.





3. 현장 전문가의 해결 노하우 & 체크리스트

콘덴서를 달아도 해결되지 않거나, 근본적인 원인을 잡고 싶을 때 유용한 노하우입니다.

① 램프형 스위치(타이머/전자식/상태표시등) 확인

스위치 자체에 불이 들어오는 '램프형 스위치'나 '터치식 전자식 스위치'는 스위치가 꺼진 상태에서도 내부 회로 구동을 위해 미세 전류를 계속 흘려보냅니다. 이 미세 전류가 LED를 켜는 것입니다.

■ 노하우

• 가장 확실한 해결책은 일반 무드등이 없는 일반 맹탕 스위치로 교체하는 것입니다. 만약 스위치 교체가 어렵다면 콘덴서 용량을 조금 더 큰 것으로 쓰거나 병렬로 2개를 달아야 할 수도 있습니다.



② 핫라인(상선)과 중성선(뉴트럴)의 오결선

가장 흔한 시공 오류 중 하나입니다. 원래 스위치에는 전압이 흐르는 핫라인(상선)이 걸려야 전원을 껐을 때 조명으로 가는 전류가 완전히 차단됩니다. 하지만 반대로 중성선(N선)이 스위치에 걸려있으면, 스위치를 꺼도 천장 조명 기구에는 항상 220V 전압이 걸려 있어 천장 콘크리트 등을 통해 미세한 누설 전류가 흐르며 잔광이 생깁니다.

■ 노하우

• 콘덴서로도 해결이 안 된다면 분전반(두꺼비집)을 열어 해당 전등 차단기의 2차측 두 선(좌, 우)의 위치를 서로 바꾸어 결선해 봅니다. (전체 전등의 핫라인과 중성선 방향을 바꿔주는 작업)
• 만약 특정 등기구만 문제라면 해당 등기구로 오는 전원선 2가닥을 서로 바꿔서 커넥터에 꽂아봅니다.



③ 3로 스위치 및 유도전압

복도나 계단처럼 두 곳에서 하나의 등을 켜고 끄는 '3로 스위치' 구간에서는 끈 상태에서도 전선끼리 나란히 가면서 생기는 유도전압 때문에 잔광이 잘 발생합니다.

■ 노하우

• 이 경우는 전선 구조상 유도 기전력이 무조건 발생하므로, 잔광 제거 콘덴서 설치가 가장 가성비 좋고 확실한 해결책입니다.



④ 저가형 LED 품질 문제

안정기(SMPS) 회로가 부실한 저가형 LED 제품은 미세한 잔류 전하를 거르지 못해 잔광에 취약합니다.

■ 노하우

• 플리커 프리(Flicker-Free) 인증을 받았거나 KS 인증이 있는 신뢰도 높은 제조사의 안정기/등기구를 사용하는 것이 장기적으로 스트레스를 줄이는 방법입니다.
