현장용 플루크(Fluke)와 가성비 좋은 히오키(Hioki) 제품의 반응 속도 및 안전 등급(CAT) 차이점

현장용 플루크(Fluke)와 가성비 좋은 히오키(Hioki) 제품의 반응 속도 및 안전 등급(CAT) 차이점





1. 반응 속도 (Response Speed) 차이

계측기에서 반응 속도는 ① 디스플레이 숫자 갱신 속도, ② 바그래프(Bar Graph) 반응 속도, ③ 도통 시험(Continuity Test) 알람 속도로 나뉩니다. 이 부분에서는 대개 히오키가 플루크보다 미세하게 플래시처럼 빠른 반응성을 보여줍니다.

■ 바그래프 및 디스플레이 갱신

• 히오키 (DT4200 시리즈 등) : 초당 디스플레이 갱신 횟수가 많고, 아날로그 바그래프의 반응 속도가 매우 즉각적입니다. 변화하는 전압이나 전류를 잡을 때 잔상이 적고 칼같이 반응하는 편이라 "속도감" 면에서 현장 작업자들의 만족도가 높습니다.
• 플루크 (87V, 179 등) : 안정성에 초점을 맞춥니다. 디스플레이 수치가 너무 흔들리지 않도록 내부 필터링(댐핑)이 들어가 있어, 히오키에 비해 묵직하고 차분하게 값이 올라가는 느낌을 줍니다.



■ 도통 시험 (삐- 소리 반응)

• 히오키 : 선이 닿는 순간 오차 없이 즉각적으로 부저가 울립니다. 오동작이나 접촉 불량을 빠르게 훑으며 찾아낼 때(체크 스피드) 아주 유리합니다.
• 플루크 : 역시 최상급의 도통 속도를 자랑하지만, 일부 보급형 라인업에서는 히오키 특유의 빛처럼 빠른 반응속도와 비교하면 아주 미세한 딜레이를 느끼는 작업자도 있습니다.





2. 안전 등급 (CAT Rating) 및 내부 설계 차이

안전 등급(CAT)과 내부 설계는 멀티미터가 고장 났을 때 "단순히 기기만 고장 나고 끝날 것인가, 아니면 작업자의 손에서 폭발할 것인가"를 결정하는 가장 핵심적인 요소입니다.

플루크(Fluke)와 히오키(Hioki) 제품이 카탈로그상 표기하는 안전 등급 숫자는 같을지 몰라도, 케이스를 열어 기판(PCB)을 들여다보면 보호 회로를 구성하는 설계 철학과 물량 투입 수준에서 확연한 차이를 보입니다.

1) 안전 등급 (CAT Rating)의 본질

많은 분이 CAT III 600V보다 CAT II 1000V가 더 안전하다고 오해하곤 합니다. 하지만 안전 등급의 핵심은 상시 전압이 아니라 순간적으로 유입되는 과전압(트랜지언트 서지, Transient Overvoltage)을 얼마나 버티느냐에 있습니다.

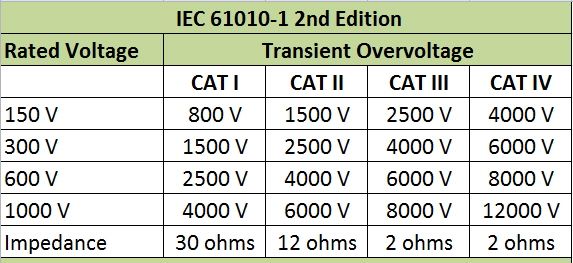

위 규격 표를 보면 알 수 있듯이, CAT IV 600V 등급은 무려 8,000V(8kV)의 순간 서지를 견뎌야 하고, CAT III 1000V 역시 8,000V를 버텨내야 인증을 받습니다. 플루크와 히오키의 중고급형 라인업은 대부분 이 CAT III 1000V / CAT IV 600V 규격을 공식 취득하고 있습니다.



2) 내부 설계 및 부품 구성 차이

반응형

두 브랜드의 진짜 차이는 "인증 기준(8kV)만 딱 맞춰 설계했는가", 아니면 "기준을 훨씬 초과하는 극한 상황까지 상정해 과설계(Over-engineering)했는가"에서 갈립니다.

■ 플루크 (Fluke) : 무식할 정도로 두껍고 안전한 '과설계'

플루크의 기판(PCB) 구조를 보면 전자 부품 특유의 아기자기함 대신 '전력 설비'에 가까운 거대함이 느껴집니다.

• 고차단 용량 퓨즈 (HRC Fuse) : 플루크는 아주 미세한 전류를 측정하는 마이크로암페어(㎂) 단자 조차도 성인 손가락만 한 Bussmann 사의 고가 세라믹 퓨즈를 사용합니다. 이 퓨즈 내부는 모래(규사)로 가득 차 있어서, 수천 암페어의 단락 전류가 흐를 때 퓨즈가 녹으면서 발생하는 전기 아크(불꽃)를 내부에서 완전히 흡수해 폭발을 막습니다.
• 물리적 아크 차단 격벽 (Blast Shields) : 기판을 열어보면 퓨즈와 입력 단자 주변에 플라스틱으로 된 높은 성벽(격벽)이 쳐져 있습니다. 만에 하나 퓨즈가 터지거나 부품이 타버리더라도 그 폭풍과 아크가 액정(LCD)이나 메인 칩셋, 그리고 전면 케이스를 뚫고 작업자의 손으로 전해지지 않도록 가두는 역할을 합니다.
• 두꺼운 PCB 패턴과 이격 거리 (Creepage & Clearance) : 기판의 구리 배선 간격이 매우 넓습니다. 고전압이 인입되었을 때 배선 사이로 전기가 건너뛰는 '방전 현상'을 막기 위함이며, 주요 라인에는 아예 기판에 구멍(슬롯)을 뚫어 물리적인 절연 거리를 극대화합니다.



■ 히오키 (Hioki) : 콤팩트하고 영리한 '방어 레이아웃'

히오키는 일본 특유의 정밀함과 고밀도 실장 기술을 활용합니다. 플루크가 두꺼운 장갑으로 몸을 감싸 안았다면, 히오키는 영리한 기능과 꼼꼼한 부품 배치로 방어합니다.



• 실수 방지 물리 셔터 (Terminal Shutters) : 플루크가 "오조작을 해도 버티는 설계"라면, 히오키는 "오조작 자체를 못 하게 막는 설계"를 씁니다. 로터리 다이얼을 전압(V)에 맞추면 전류(A) 단자 구멍이 플라스틱 판으로 완전히 막힙니다. 전기 사고의 70% 이상이 전압을 잴 때 리드선을 전류 단자에 잘못 꽂아 발생한다는 점을 고려하면 매우 실용적이고 안전한 아이디어입니다.
• 고성능 보호 소자 배치 : 부품의 크기 자체는 플루크보다 작고 촘촘하지만, 서지를 흡수하는 바리스터(MOV)와 전력 제한 저항기(PTC)를 다중으로 배치하여 단계별로 충격을 감쇄시키는 스마트한 회로 구성을 보여줍니다. 덕분에 제품 크기를 한 손에 쏙 들어오게 줄이면서도 CAT IV 등급을 유지할 수 있습니다.



3) 요약 : 나에게 맞는 내부 설계는?

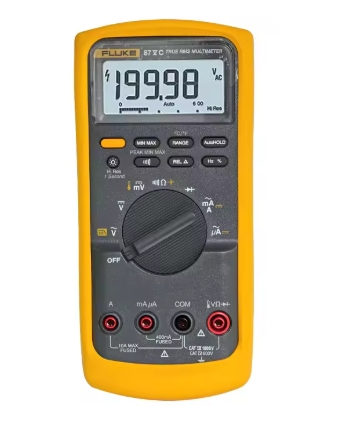

■ 플루크 (Fluke 87V, 28II 등)

• 내부 특징 : 거대한 세라믹 퓨즈, 두꺼운 방폭 플라스틱 격벽, 넓은 기판 패턴 간격.
• 안전 철학 : "어떤 멍청한 실수를 하든, 낙뢰 수준의 서지가 치든 계측기만 희생하고 사람은 무조건 살린다."
• 추천 : 대형 플랜트, 고압 변전실, 험하게 다루는 실외 산업 현장.



■ 히오키 (Hioki DT4250, DT4280 시리즈 등)

• 내부 특징 : 오삽입 방지 기계식 셔터 구조, 고밀도 보호 소자 레이아웃, 슬림한 방폭 케이스.
• 안전 철학 : "정밀한 보호 소자와 물리적 셔터 메커니즘을 통해 사고의 원인을 원천 차단하고 콤팩트함을 유지한다."
• 추천 : 공장 자동화 제어반, 전자기기 수리, 깔끔하게 관리되는 실내 전기 설비실. 쉽게 말해, 현장에서 멀티미터를 바닥에 굴리며 거칠게 쓰고 안전마진을 극한(Over-spec)으로 확보하고 싶다면 플루크가 맞습니다. 반면, 사용자 실수 방지 기능과 콤팩트한 휴대성, 그리고 정밀 측정을 합리적인 가격에 누리고 싶다면 히오키의 내부 설계가 더 매력적일 것입니다.





< 표01. 플루크 (Fluke) / 히오키 (Hioki) 비교 >

비교 항목	플루크 (Fluke)	히오키 (Hioki)
핵심 이미지	플랜트, 고압 현장의 '표준이자 생명줄'	공장 라인, 정밀 진단, '스피디한 가성비'
반응 속도	안정적이고 묵직함 (데이터 필터링 우수)	매우 민첩함 (바그래프 및 도통 속도 최상급)
안전 신뢰성	과설계된 격벽과 대형 퓨즈로 극한 환경 보호	물리적 터미널 셔터 등으로 오조작 방지
가격대	높은 편 (브랜드 프리미엄 및 내구성 비용)	성능 대비 합리적 (높은 Count 수와 스펙 제공)

수천 볼트의 서지 위험이 상존하는 수배전반 고압 현장이나 열악한 야외 건설 현장이라면 돈을 더 주더라도 섀시가 극도로 튼튼한 플루크를 선택하는 것이 전통적인 정답에 가깝습니다. 반면, 공장 자동화 설비(PLC), 인버터 제어반, 일반적인 전기 공사 등 빠른 점검 속도와 정밀한 분석 기능(High Count)이 필요하면서 비용 효율성까지 챙기고 싶다면 히오키가 훌륭한 대안이 됩니다.



산업용 멀티미터 시장의 양대 산맥인 두 제품의 물리적 마감과 실제 현장 측정 반응성을 직관적으로 확인하고 싶다면, 아래 영상이 큰 도움이 될 것입니다.

https://www.youtube.com/watch?v=hfAm1Gen9ng



Fluke 87V MAX versus Hioki DT4282



이 영상은 플루크의 내구성 강화 모델인 87V MAX와 히오키의 하이엔드 모델인 DT4282의 정밀도, 내부 설계 및 작동 속도를 심층적으로 비교 분석하여 각 브랜드의 기술적 지향점을 명확히 보여줍니다.
