전기배관의 종류 및 특징

전기배관의 종류 및 특징





1. 재질별 전기배관 종류 - 금속관 (Metal Conduit)

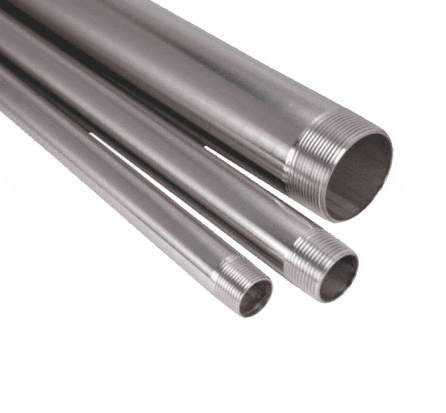

1) 강제전선관 (Steel Conduit)

강제전선관(Steel Conduit)은 현장에서 가장 기본이 되는 금속 배관입니다.

■ 강제전선관 장점

① 기계적 강도 최고 수준

• 외부 충격, 압력, 압착에 매우 강함
• 중장비 이동, 차량 통행 구간에서도 사용 가능
• 공장·플랜트 필수

② 우수한 전자파 차폐 (EMI Shield)

• 금속 구조 → 전자파 차단 효과
• 계장, 제어선 보호에 유리
• 인버터, PLC 라인에 매우 중요

③ 접지 기능 수행

• 금속관 자체가 접지 경로 역할
• 누전 시 안전 확보

④ 화재 안전성 우수

• 불연재료 → 화재 확산 억제
• 고온 환경에서도 변형 적음

⑤ 내구성 및 수명 길음

• 장기간 사용 가능
• 유지보수 비용 절감



■ 강제전선관 단점

① 부식 문제

• 습기, 염분 환경에서 녹 발생
• 반드시 아연도금(용융/전기) 필요
• 해안·지중은 추가 방청 필수

② 시공성 불량 (작업 어려움)

• 절단, 나사 가공, 굴곡 작업 필요
• 공정 복잡, 인건비 증가

③ 무게가 무거움

• 운반 및 설치 어려움
• 고소작업 시 위험 증가

④ 공사비 상승

• 자재 + 인건비 모두 높음

⑤ 굴곡 제한

• 자유로운 곡선 시공 어려움
• 진동부에는 부적합



■ 강제전선관 사용처

① 산업시설 / 공장

• 중장비, 진동, 충격 존재
• 배관 손상 위험 높은 환경

② 옥외 노출 배관

• 자외선, 온도 변화 대응
• PVC 대비 내구성 우수

③ 위험지역 (보호 필요 구간)

• 차량 통행 구간
• 기계 주변
• 낙하물 위험 구역

④ 방폭 구역 (조건부)

• 방폭 구조 적용 시 사용 가능
• 화학공장, 정유시설

⑤ 중요 전력/제어 케이블

• 고압 케이블



2) 금속가요전선관 (Flexible Metal Conduit, FMC)

금속가요전선관(FMC, Flexible Metal Conduit)은 진동·가동부 대응용 배관으로, 강제전선관과는 용도가 명확히 다릅니다.



■ 금속가요전선관(FMC) 장점

① 뛰어난 유연성

• 자유로운 굴곡 가능
• 좁은 공간, 복잡한 배관에 유리
• 장비 연결부 필수

② 진동 흡수 능력

• 모터, 펌프 등 진동 전달 차단
• 배관 파손 및 단선 방지

③ 시공 편의성

• 굴곡기 없이 손으로 시공 가능
• 공사 시간 단축

④ 부분 교체 용이

• 특정 구간만 교체 가능
• 유지보수 효율 좋음

⑤ 금속 재질 → 일정 수준 보호 성능

• 기본적인 기계적 보호 가능
• EMI(전자파) 차폐 일부 가능



■ 금속가요전선관(FMC) 단점

① 방수·방습 성능 취약

• 틈 구조 → 물 유입 가능
• 옥외 사용 시 부적합
• 필요 시 LFMC 사용

② 기계적 강도 낮음

• 강제전선관 대비 약함
• 눌림, 충격에 취약

③ 접지 신뢰성 부족

• 연속 금속 구조가 아님
• 별도 접지선 시공 권장

④ 길이 제한 존재

• 장거리 배관에 부적합
• 보통 단거리 연결용

⑤ 화재 확산 위험 (조건부)

• 틈 사이로 화염/연기 확산 가능
• 방화구획에서는 주의 필요



■ 금속가요전선관 사용처

① 모터 / 펌프 연결부

• 진동 + 미세 이동 발생 구간
• 가장 대표적 사용

② 기계 장비 접속부

• CNC, 컨베이어, 압축기 등
• 장비 교체·이동 고려

③ 천장 내부 협소 구간

• 복잡한 구조, 곡선 배관 필요

④ 임시 배선 / 유지보수 구간

• 탈부착 빈번한 곳

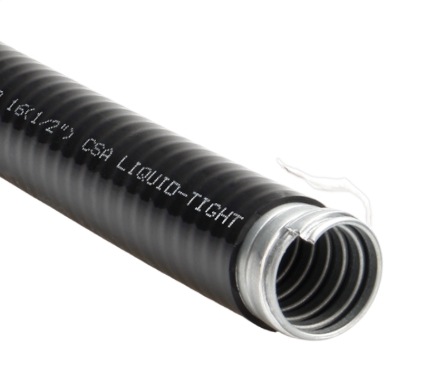

3) 액체밀폐형 가요전선관 (LFMC)

액체밀폐형 가요전선관(LFMC, Liquidtight Flexible Metal Conduit)은 FMC의 유연성 + 방수·방습 성능을 보완한 상위 개념 배관입니다. 현장에서는 “옥외용 가요관”으로 이해하면 정확합니다.



■ LFMC 장점

① 완전한 방수·방습 성능

• 외부 PVC 코팅 + 밀폐 구조
• 물, 오일, 습기 유입 차단
• 옥외·지하·세척구역 필수

② 유연성 유지 (가요성)

• FMC처럼 자유로운 굴곡 가능
• 협소 공간 시공 용이

③ 내환경성 우수

• 자외선(UV), 오일, 화학물질에 강함
• 부식 억제 효과

④ 진동 흡수 가능

• 모터, 펌프 진동 대응
• 배관 피로 파손 방지

⑤ 전선 보호 성능 우수

• 외부 충격 + 수분 + 오염 동시 차단



■ LFMC 단점

① 비용 상승

• FMC 대비 가격 높음
• 커넥터도 전용 방수형 필요

② 시공 시 주의사항 많음

• 방수 커넥터 체결 불량 시 기능 상실
• 시공 품질 = 성능

③ 열 축적 문제

• 밀폐 구조 → 내부 발열 축적 가능
• 전선 허용전류 감소 고려 필요

④ 강성 부족

• 강제전선관 대비 기계적 강도 낮음
• 충격 많은 구간은 부적합

⑤ 접지 신뢰성 제한

• 외부 코팅 → 금속 연속성 영향
• 별도 접지선 시공 권장



■ LFMC 사용처

① 옥외 설비

• 실외 배전함, 조명, CCTV
• 비·눈 노출 구간

② 습기·물 많은 환경

• 지하 주차장
• 펌프실, 정수시설
• 세척 구역

③ 산업 설비 (오일/화학)

• 공장 기계 주변
• 윤활유, 화학약품 노출 구간

④ 진동 + 외부환경 동시 존재

• 옥외 모터, 냉각팬, 공조기(HVAC)

⑤ 냉동·냉장 설비

• 결로 발생 구간





2. 재질별 전기배관 종류 - 비금속관 (Non-metal Conduit)

1) 파상형 경질 폴리에틸렌 전선관 (ELP 전선관)

파상형 경질 폴리에틸렌 전선관(ELP, Electrical polyethylene Pipe)은 지중 매설용 표준 배관으로, 외부 충격·토압·수분에 대응하도록 설계된 전선관입니다. 현장에서는 “지중용 CD관보다 한 단계 상위 개념”으로 보면 정확합니다.

■ ELP 전선관 장점

① 내충격·내압 성능 우수

• 경질 PE + 파상 구조 → 토압 분산
• 차량 하중, 매설 압력 견딤
• 지중 매설 최적

② 내수성 / 내습성 매우 우수

• 물 흡수 거의 없음
• 지하수, 빗물 환경에서도 안정적

③ 내식성 (부식 없음)

• 금속관과 달리 녹 발생 없음
• 산성·알칼리 토양에서도 사용 가능

④ 시공성 양호

반응형

• 일정 유연성 → 곡선 시공 가능
• 장거리 연속 시공 가능

⑤ 수명 길고 유지보수 적음

• 장기 매설 환경에 적합
• 열화 속도 느림



■ ELP 전선관 단점

① 자외선(UV) 취약

• 장기간 노출 시 경화·균열
• 반드시 매설 또는 차광 필요

② 고온 환경 취약

• 열에 의해 변형 가능
• 열원 근처 부적합

③ 접지 기능 없음

• 비금속 → 별도 접지 필요

④ 접속부 시공 중요

• 연결부 밀폐 불량 시 토사·수분 유입
• 시공 품질 매우 중요

⑤ 노출 배관 부적합

• 외부 충격에는 제한적
• 지중 전용으로 보는 것이 안전



■ ELP 전선관 사용처

① 지중 전력 케이블 매설

• 한전 인입선
• 건물 외부 전원 공급

② 통신 관로

• 광케이블, 통신선로
• 장거리 관로 구축

③ 도로 / 인도 하부 배관

• 차량 하중 구간 통과

④ 외부 설비 간 연결

• 건물 ↔ 변전실
• 건물 ↔ 설비 간 배선

⑤ 관로 보호용 슬리브

• 케이블 보호관

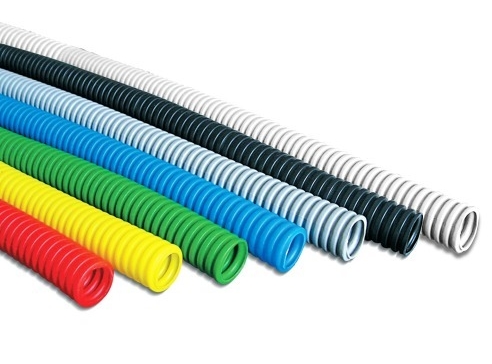

2) 난연성 CD관 (Corrugated Duct)

난연성 CD관(Corrugated Duct)은 주름형(파형) 구조의 합성수지 전선관으로, 특히 콘크리트 매입 전기배관의 표준 자재입니다. 실무에서 PVC관과 가장 많이 비교됩니다.



■ 난연성 CD관 장점

① 뛰어난 유연성

• 주름 구조 → 자유로운 굴곡 가능
• 엘보 없이 배관 가능
• 복잡한 구조에 최적

② 시공 속도 매우 빠름

• 절단 후 바로 포설 가능
• 접착, 나사 작업 불필요
• 인건비 절감 효과 큼

③ 경량 구조

• 매우 가벼움 → 운반, 취급 용이
• 고소 작업에도 유리

④ 콘크리트 매입 최적

• 슬래브, 벽체 내부 시공에 특화
• 철근 사이 통과 용이

⑤ 난연성 확보

• 일반 플라스틱 대비 화재 확산 억제
• 최소한의 화재 안전성 확보



■ 난연성 CD관 단점

① 기계적 강도 매우 약함

• 외부 충격, 압력에 취약
• 노출 배관 절대 부적합

② 눌림(압괴) 발생 쉬움

• 콘크리트 타설 시 찌그러짐 발생 가능
• 시공 품질에 크게 좌우됨

③ 전선 포설 어려움

• 내부가 주름 구조 → 마찰 증가
• 전선 끌어당기기 힘듦

④ 방수 성능 없음

• 이음부 밀폐 안됨
• 습기, 물 유입 가능

⑤ 접지 기능 없음

• 비금속 → 별도 접지 필요



■ 난연성 CD관 사용처

① 아파트 / 주택 매입배관

• 슬래브, 벽체 내부
• 가장 많이 사용

② 경량 벽체 내부 배관

• 석고보드, 칸막이 내부

③ 단거리 배선

• 콘센트, 조명 배선

④ 천장 내부 숨김 배관

• 점검 어려운 구간

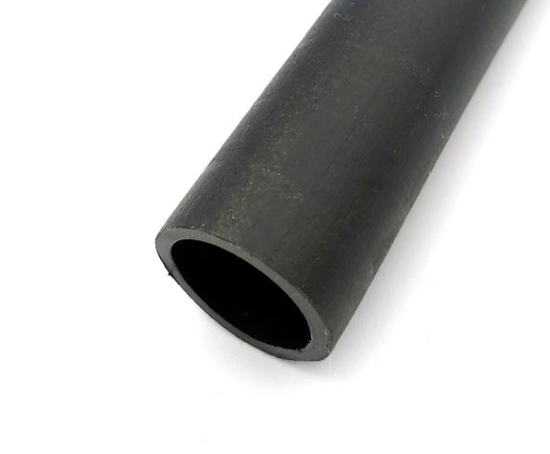

3) PE관 (폴리에틸렌관)

PE관(폴리에틸렌관, Polyethylene Pipe)은 지중·외부 배관에서 가장 범용적으로 쓰이는 비금속 관로입니다. 전기에서는 전력/통신 케이블 보호용 관로(덕트)로 많이 사용됩니다. ELP와 혼용되기도 있지만, 구조와 용도가 약간 다릅니다.

■ PE관 장점

① 내식성·내화학성 우수 (핵심)

• 부식(녹) 없음
• 산성·알칼리·염분 환경에서도 안정
• 해안, 공장, 지중 환경에 최적

② 내수성 매우 우수

• 수분 흡수 거의 없음
• 지하수, 빗물 영향 적음

③ 유연성 우수

• 곡선 시공 가능
• 지반 침하에도 파손 적음
• 장거리 매설에 유리

④ 경량 + 시공성 우수

• 가볍고 취급 쉬움
• 열융착, 소켓 방식 등 다양한 접속 가능

⑤ 내충격성 양호

• 일반 PVC보다 충격에 강함
• 저온에서도 취성 파괴 적음



■ PE관 단점

① 자외선(UV) 취약

• 장기간 햇빛 노출 시 열화
• 외부 노출 시 보호 필요

② 고온에 약함

• 온도 상승 시 강도 저하 및 변형
• 고열 환경 부적합

③ 강성 부족 (변형 가능)

• 토압에 의해 눌림 가능
• 보강 또는 매설 기준 준수 필요

④ 접지 기능 없음

• 비금속 → 접지선 별도 시공 필요

⑤ 접합 품질 의존성 큼

• 융착 불량 시 누수·이탈 발생
• 시공 기술 중요



■ PE관 사용처

① 지중 전력/통신 관로

• 전력 케이블 보호관
• 광케이블, 통신선

② 장거리 관로 구축

• 산업단지, 도로, 외부 설비 연결

③ 지반 변형 가능 지역

• 매립지, 연약지반
• 유연성 활용

④ 상수도 / 가스관 (참고)





3. 시공 방식별 분류

1)노출 배관 (Exposed Conduit)

※ 개념

• 배관이 외부로 드러나도록 시공



※ 특징

• 유지보수 및 점검 용이
• 배선 변경, 증설 쉬움
• 시공 상태 육안 확인 가능



※ 장점

• 고장 시 즉시 대응 가능
• 공사 속도 빠름
• 확장성 우수



※ 단점

• 미관 불량
• 외부 충격·환경 영향 받음



※ 사용처

• 공장, 플랜트
• 주차장, 기계실
• 옥외 설비



※ 주 사용 배관

• 강제전선관
• 금속가요관(FMC, LFMC)



2) 매입 배관 (Concealed Conduit)

※ 개념

• 콘크리트, 벽체 내부에 매립 시공



※ 특징

• 배관이 외부에 보이지 않음
• 건축 구조와 일체화



※ 장점

• 미관 우수
• 외부 충격으로부터 보호



※ 단점

• 유지보수 어려움
• 변경·증설 매우 어려움



※ 사용처

• 아파트, 주택
• 사무실, 상업시설



※ 주 사용 배관

• CD관
• PVC관



3) 지중 배관 (Underground Conduit)

※ 개념

• 지하에 매설하는 방식



※ 특징

• 외부 환경(토압, 수분)에 직접 노출
• 보호 성능 중요



※ 장점

• 미관 매우 우수
• 외부 손상 최소화



※ 단점

• 시공비 높음
• 고장 시 복구 어려움



※ 사용처

• 건물 인입선
• 도로 하부
• 외부 설비 연결



※ 주 사용 배관

• ELP관
• PE관



4) 덕트 / 트레이 배선 (Cable Duct & Tray)

※ 개념

• 배관 대신 개방형 구조에 케이블 포설



※ 특징

• 대량 케이블 시공에 적합
• 개방형 또는 반개방형 구조



※ 장점

• 시공·증설 매우 쉬움
• 열 방출 유리



※ 단점

• 외부 충격 보호 약함
• 먼지, 습기 영향 있음



※ 사용처

• 공장, 데이터센터
• 전기실, 통신실



※ 종류

• 케이블 트레이
• 케이블 덕트
