DC모터(브러시형) vs BLDC모터(브러시리스)

DC모터(브러시형) vs BLDC모터(브러시리스)





1. 구조적 차이

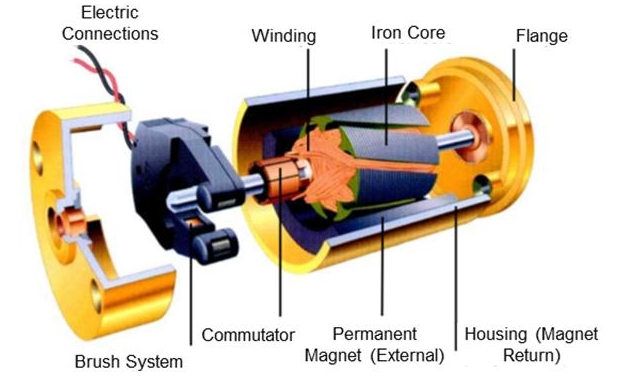

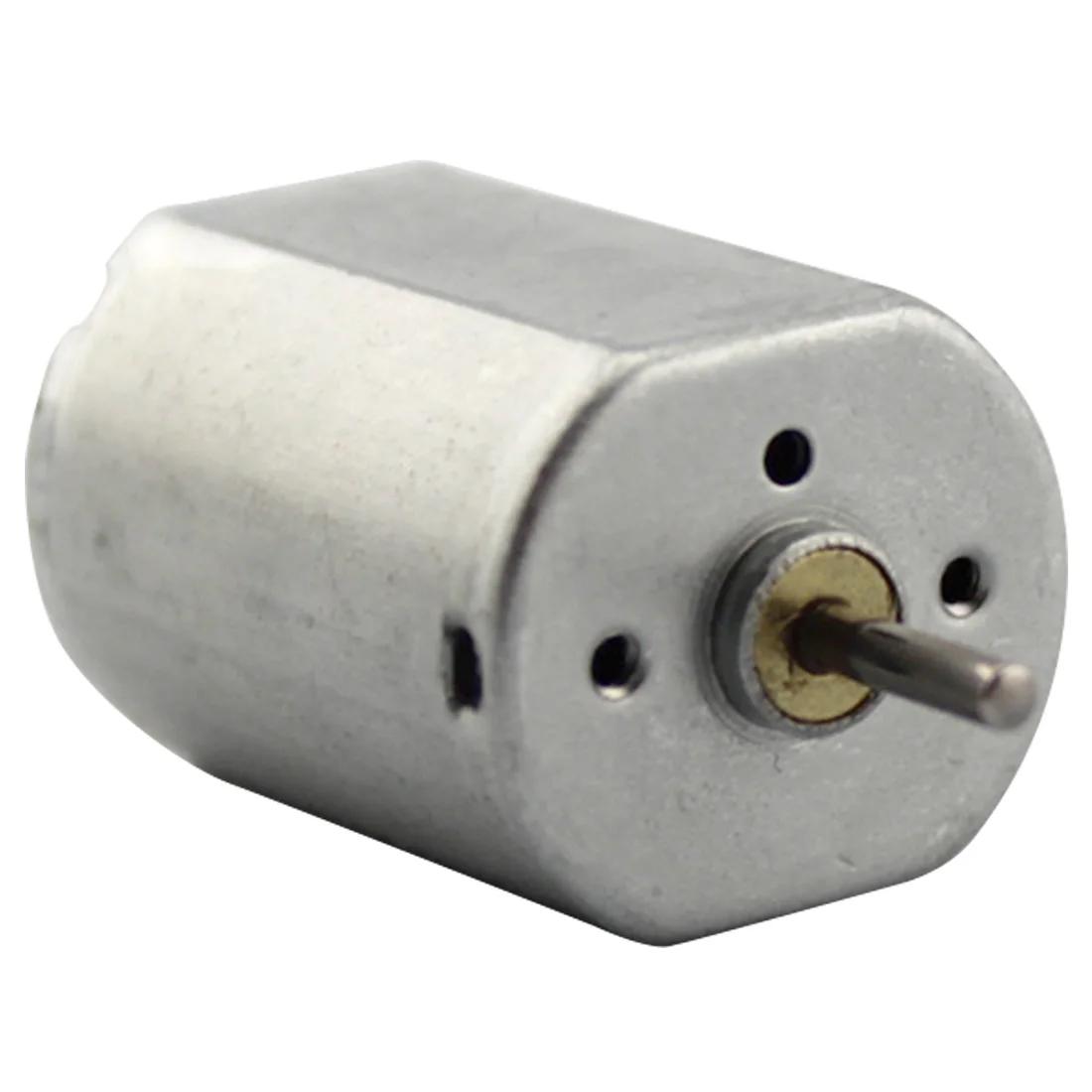

1) DC모터 (Brushed DC Motor)



1-1) 구성요소 (세부)

① 고정자 (Stator)

· 영구자석 또는 계자권선

· 역할: 고정된 자기장(자속 Φ) 생성



② 회전자 (Rotor, Armature)

· 철심 + 슬롯 + 권선(Armature winding)

· 권선이 실제로 전류를 받는 부분

· 전류가 회전자 내부로 직접 들어감



③ 정류자 (Commutator)

· 구리 세그먼트(분할 링)

· 회전하면서 전류 방향을 바꿔줌

· 교류처럼 바뀌는 토크를 한 방향 토크로 정류



④ 브러시 (Carbon Brush)

· 정류자와 접촉하는 탄소 재질

· 외부 전원을 회전자에 전달

· 마찰 + 스파크 + 마모 발생



1-2) 구조적 본질

· 전류 경로 : 외부 → 브러시 → 정류자 → 회전자 권선

· 자속 경로 : 고정자 → 공극 → 회전자 → 다시 고정자



1-3) 요약

· 전류가 도는 부분이 회전자

· 정류가 기계적으로 이루어짐





2) BLDC모터 (Brushless DC Motor)



2-1) 구성요소

① 고정자 (Stator)

· 3상 권선 (U, V, W)

· 슬롯에 집중권 또는 분포권 형태

· 전류는 항상 여기서만 흐름



② 회전자 (Rotor)

· 영구자석 (NdFeB 등)

· 구조 유형 : SPM (표면부착형) / IPM (내부매입형)

· 전류 없음 → 발열 거의 없음



③ 위치센서 (Hall Sensor) 또는 센서리스

· 로터 위치 검출



④ 인버터 (외부)

· DC → 3상 AC 변환

· 전자식 정류 수행



2-2) 구조적 본질

· 전류 경로 : 인버터 → 고정자 권선

· 자속 경로 : 로터 자석 → 공극 → 고정자 → 다시 로터



2-3) 요약

반응형

· 전류가 흐르는 부분이 고정자

· 정류가 전자적으로 이루어짐





2. 동작 원리 비교

1) DC모터

1-1) 기본 물리 법칙 (로렌츠 힘)

도체에 전류가 흐르고 자기장 안에 있으면 힘 발생:

· B : 자속밀도

· I : 전류

· L : 도체 길이

이 힘이 회전력(토크)으로 변환됨



1-2) 실제 동작 과정

① 전류 인가

· 전원 → 브러시 → 정류자 → 회전자 권선



② 자기장 형성

· 고정자: 일정한 자속 Φ 생성

· 회전자: 전류로 인해 자기장 생성

·  두 자기장이 상호작용



③ 토크 발생

· 권선 양쪽에서 반대 방향 힘 발생

· 회전자 회전 시작



④ 문제 발생 (중요)

· 180° 회전하면 토크 방향이 반대가 되어 멈춤



⑤ 해결 = 정류 (핵심)

· 정류자가 회전하면서 전류 방향 자동 반전

· 항상 같은 방향 토크 유지



1-3) 핵심 구조적 의미

· 전류도 회전자에 있고

· 자속도 회전자에 존재

· 기계적으로 전류 방향을 바꿔야 함



1-4) 특징 요약

· 자연스럽게 자기 정류(Self-commutation)

· 단순하지만 마찰/손실 발생



2) BLDC모터

2-1) 핵심 개념

회전하는 자기장을 만들어 로터를 끌고 간다.

① 전류 → 회전 자기장 생성

· 3상 전류 인가 : Ia, Ib, Ic → 회전자기장생성

· 고정자에서 자기장이 회전



② 로터 반응

· 로터 = 영구자석

· 자기장은 항상 최소 에너지 상태로 정렬하려 함

· 회전 자기장을 따라 회전



③ 위치 기반 제어

· Hall sensor 또는 센서리스 방식

· 로터 위치를 실시간 파악



④ 전자 정류

· 인버터가 타이밍 맞춰 전류 스위칭

· 기계적 접촉 없음

· 지속적인 회전 유지



2-2) 핵심 구조적 의미

· 전류는 고정자에만 있음

· 로터는 자석만 존재

· 전자적으로 회전장을 만들어 해결



3) 동작 원리 본질 비교

구분	DC모터	BLDC모터
토크 생성	도체에 작용하는 힘	자석 정렬 토크
정류 방식	기계식	전자식
자기장	고정 + 회전자 생성	회전 자기장
제어 방식	수동적	능동적





3. 성능 및 효율 비교

항목	DC모터	BLDC모터
효율	낮음 (70~80%)	높음 (85~95%)
발열	큼	적음
소음	큼 (브러시 마찰)	매우 적음
수명	짧음 (브러시 마모)	길음
유지보수	필요	거의 없음

· DC : 브러시 마찰 + 스파크 손실

· BLDC : 비접촉 → 손실 최소





4. 제어 특성

1) DC모터

· 속도 제어: 전압 제어 (V ∝ 속도)

· 토크: 전류에 비례 (T ∝ I)

· 제어 매우 단순 (PWM만으로도 가능)

· 정밀 제어 어려움

· 고속에서 브러시 문제 발생



2) BLDC모터

· 속도/토크 모두 정밀 제어 가능

· FOC(Field Oriented Control), PWM, 벡터제어 사용

· 고효율 + 고정밀

· 산업용, 로봇, 전기차 필수





5. 유지보수 및 내구성

1) DC모터

· 브러시 교체 필요 (소모품)

· 스파크 → EMI(전자파 간섭) 발생

· 방폭 환경 부적합



2) BLDC모터

· 마모 부품 거의 없음

· 밀폐 구조 가능

· 방폭, 청정 환경에 유리





6. 비용 구조

항목	DC모터	BLDC모터
초기 비용	저렴	비쌈
유지비	높음	낮음
제어기	불필요	필수

즉, 단기적으로 사용시는 DC모터가 유리하고 장기적으로 사용시에는 BLDC가 경제적임.





7. 적용 분야

1) DC모터

① 자동차 보조 구동계

ON/OFF 중심 동작이며 정밀제어가 불필요하고 비용이 저렴함.

· 와이퍼 모터

· 파워윈도우

· 시트 조절 모터



② 완구 및 소형 기기

저가 + 구조단순 및 배터리 직결 가능함.

· RC카

· 장난감

· 간단한 팬



③ 휴대용 전동 공구 (저가형)

순간 토크가 크며 제어회로가 단순함.

· 드릴

· 전동드라이버



④ 산업 단순 구동

일정 속도만 유지하면 되며 유지보수의 허용이 가능함.

· 소형 컨베이어

· 밸브 구동기



⑤ 교육/실험용

구조적으로 이해하기가 쉬움.

· 모터 원리 교육

· 기본 제어 실습



2) BLDC모터

① 전기차(EV) 및 e-모빌리티

고효율(주행거리 직결), 고출력/고속, 정밀 토크제어의 필요성 등의 이유로 해당기기에 적합.

· 전기차 구동 모터

· 전동 스쿠터

· 전기 자전거



② 드론 및 항공

고속회전, 무게 대비 출력 우수, 빠른 응답성등의 이유로 해당기기에 적합.

· 드론 추진 모터

· RC 항공기



③ 가전 (인버터 제품)

에너지 절감, 저소음 요구성, 장시간운전 등의 사유로 해당기기에 적합.

· 에어컨 압축기

· 냉장고 컴프레서

· 세탁기



④ 산업용 자동화 / 로봇

위치 / 속도 정밀제어, 반복 정밀도 필요성, FOC제어 가능함으로 해당기기에 적합.

· 산업용 로봇

· CNC 서보모터

· 자동화 설비



⑤ IT / 정밀기기

진동 최소화, 장시간 무고장 운전, 정밀 속도유지 등의 이유로 해당기기에 적합.

· HDD 스핀들 모터

· 냉각 팬 (서버용)

· 반도체 장비



⑥ 의료기기

저소음, 고신뢰성, 유지보수 최소화등으로 해당기기에 적합.

· 인공호흡기

· 수술 장비
