1. 전동기 제어계의 구성

1) 피드백 제어계의 구성

피드백 제어계(feedback control system)는 출력 값을 다시 입력으로 되돌려서 원하는 목표값(기준값, 설정값)에 가깝게 제어하는 시스템입니다. 이 시스템은 자동제어의 기본 구조로, 다음과 같은 주요 구성 요소로 이루어집니다.



① 기준입력 (Reference Input, r(t))

· 제어계가 따라야 하는 목표값 또는 명령 신호입니다.

· 예 : 에어컨의 설정 온도, 모터의 목표 회전 속도 등.



② 비교기 (Comparator / Summing Point)

· 기준입력과 출력(피드백)을 비교하여 오차(error) 신호를 만듭니다.

· 수식으로 표현하면

e(t)=r(t)−y(t)

· e(t) : 오차 신호

· y(t) : 실제 출력



③ 조절기(Controller)

· 오차 신호 e(t)를 받아 제어신호(control signal) 로 변환합니다.

· 제어기 종류에 따라 P, PI, PID 등 다양한 형태가 있습니다.

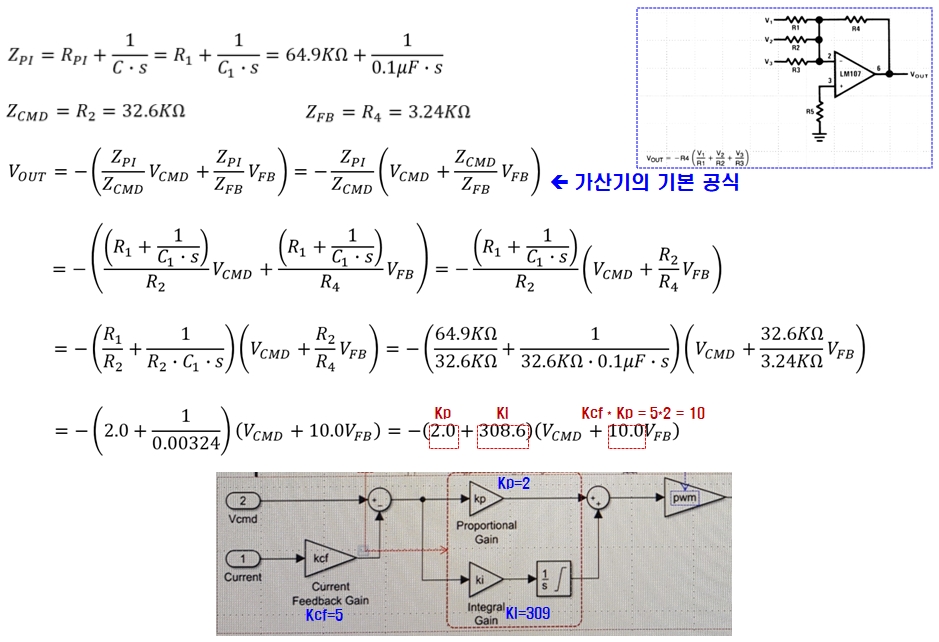

· 예 : PID 제어기 → 비례(Proportional), 적분(Integral), 미분(Derivative) 제어를 조합.



④ 구동부 또는 조작부 (Actuator)

· 제어기의 명령에 따라 실제 물리적 장치를 움직이는 부분입니다.

· 예 : 모터, 밸브, 히터 등.



⑤ 플랜트 (Plant / Process)

· 실제로 제어하고자 하는 대상 시스템입니다.

· 예 : 온도조절 시스템, 모터 제어 시스템, 로봇 팔 등.



⑥ 피드백 소자 (Feedback Element / Sensor)

· 출력값을 측정하여 비교기에 되돌려주는 역할을 합니다.

· 예 : 온도센서, 속도센서, 전류센서 등.



2) 피드백 제어의 장점

· 외란(disturbance)이나 파라미터 변화에 대한 안정성 향상

· 정확도 증가 (steady-state error 감소)

· 시스템의 감도(sensitivity) 감소 → 외부 영향에 덜 민감

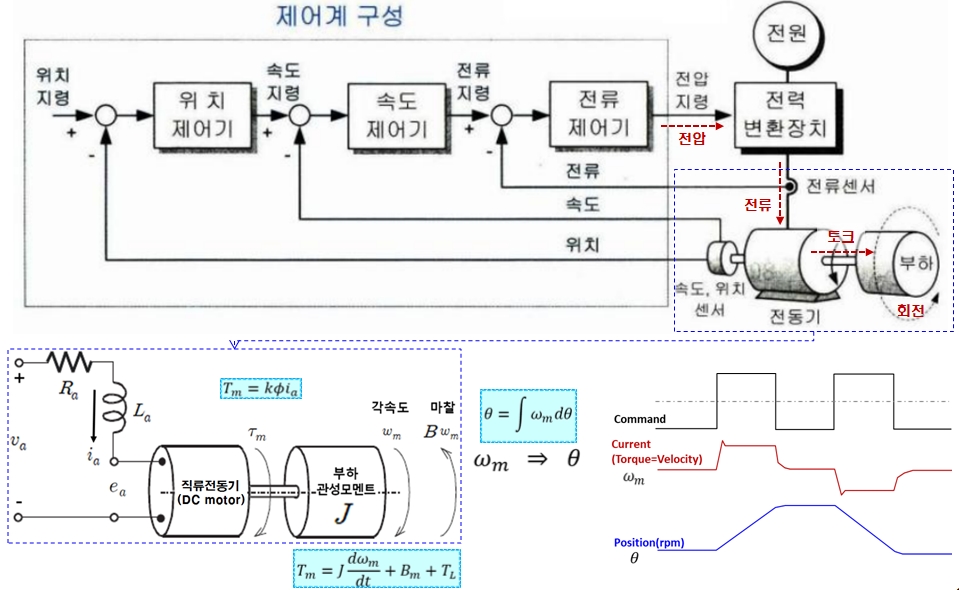

3) 속도와 위치와의 관계



4) 전동기 제어 시스템의 구성

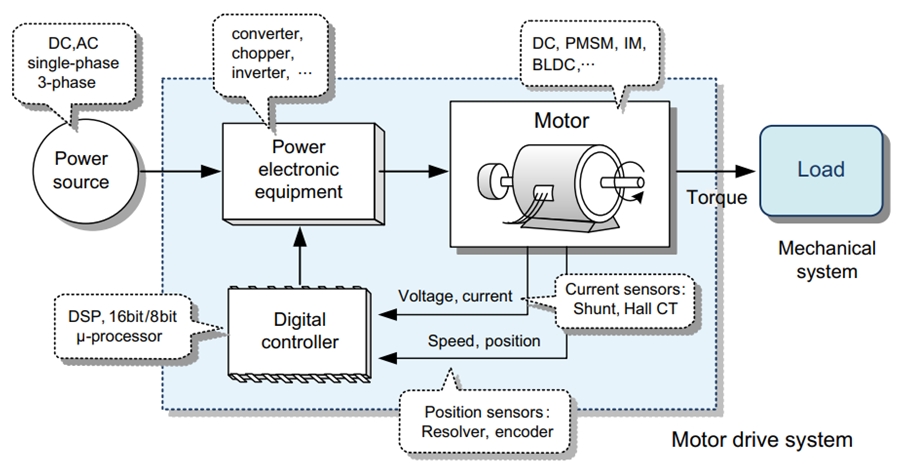

< Configuration of a motor drive system >



5) 전동기의 구성





6) 가속도 센서



7) 가스 센서

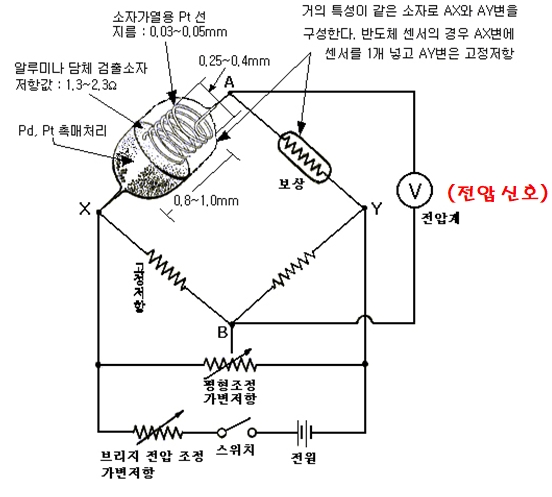

< 접촉연소식 센서의 구조와 동작회로 >



8) 스트레인 게이지
