큐비클 내부 Cooling Fan 용량 산출

큐비클 내부 Cooling Fan 용량 산출

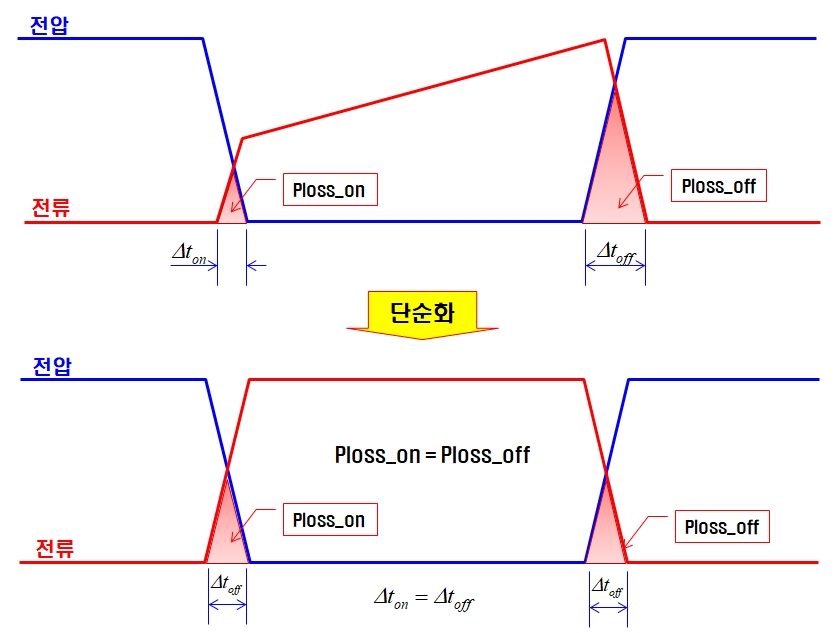

1. IGBT에서 발생 되는 전력량 - 스위칭 손실이 방열판으로 전달



20kW 인 경우 - 실제 운용 시 평균 10kW 사용 가정,

f=15kHz, Stack Voltage = 300V, Duty=50%

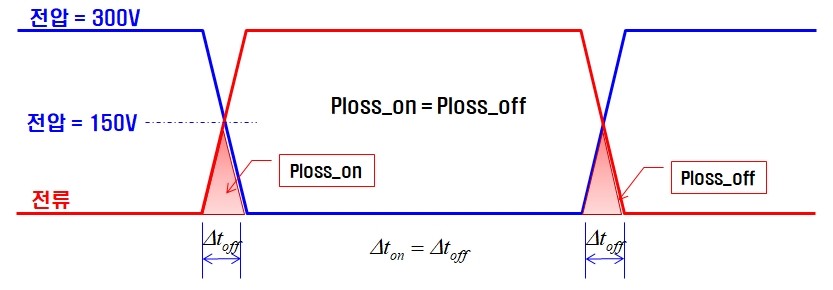

< Switching Loss Calculation >

Ploss_on	2.5 W
Ploss_off	2.5 W
Ploss_total	5.0 W



< NCP Stack Operation Spec >

Total Power	10.0 kW
Δt_on	50.0 nsec
Δt_off	50.0 nsec
Vstack	300.0 V
I_on	33.33 A
Duty	50.0 %
f	20.0 kHz

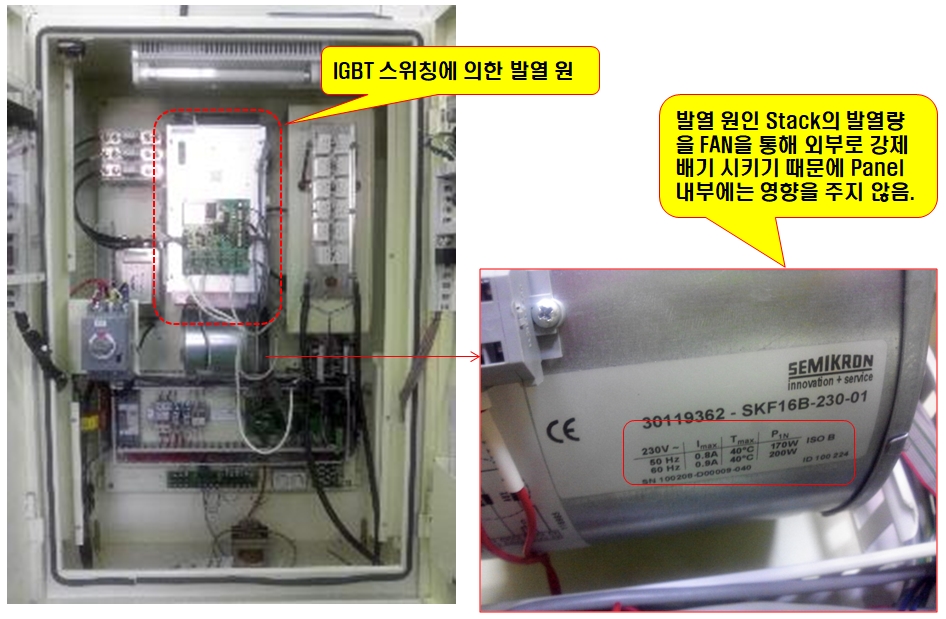

2. 20kW 전력변환 장치의 내부 구조

반응형







3. 20kW 전력변환 장치의 전체 체적 계산

전체 체적 = 1.45m x 1.7m x 0.6m = 1.48㎥

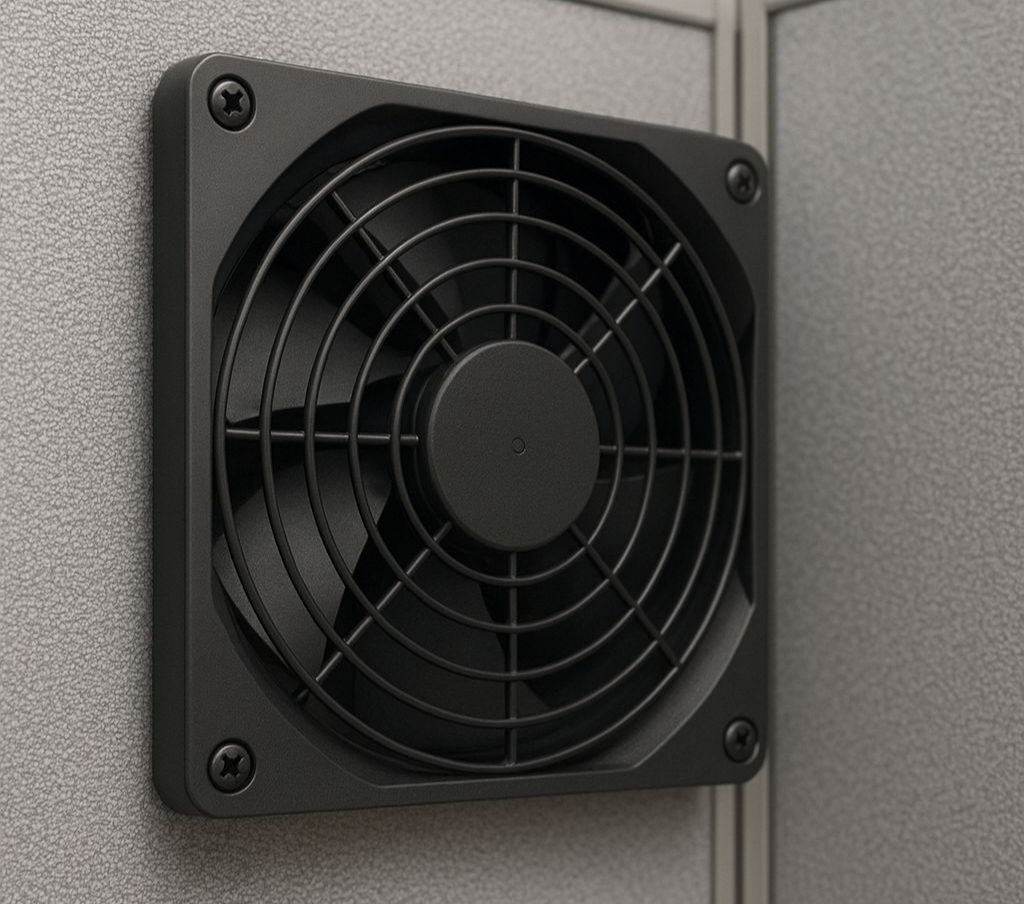

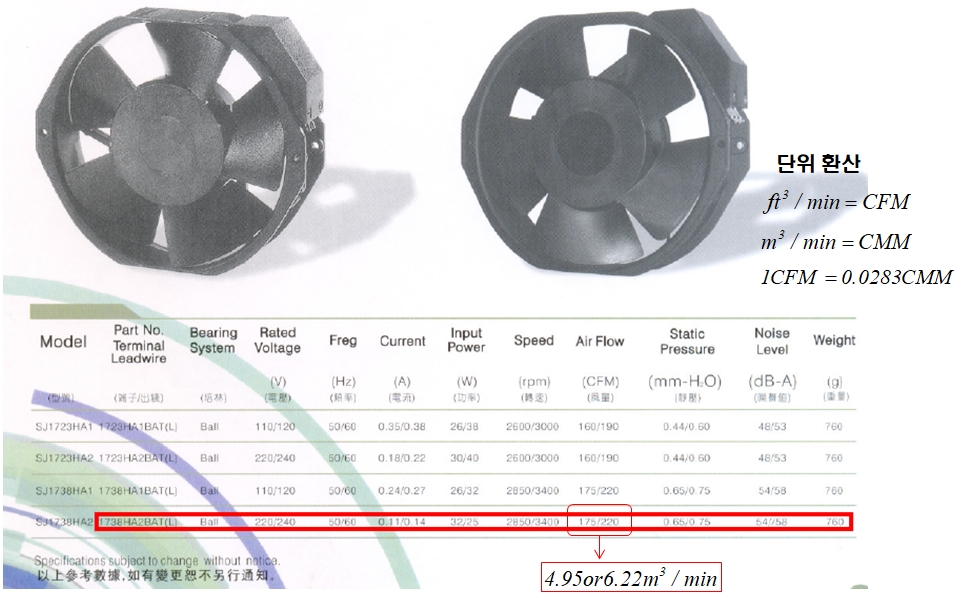

1) 장비 Panel Fan Spec

AC 220V 입력일 때 송풍 능력 :



4.59CMM = 4.95㎥/min



∴ 체적대비 배기 능력은 충분한 것으로 판단 됨
