1. 절연거리(공간거리,연면거리) 측정방법

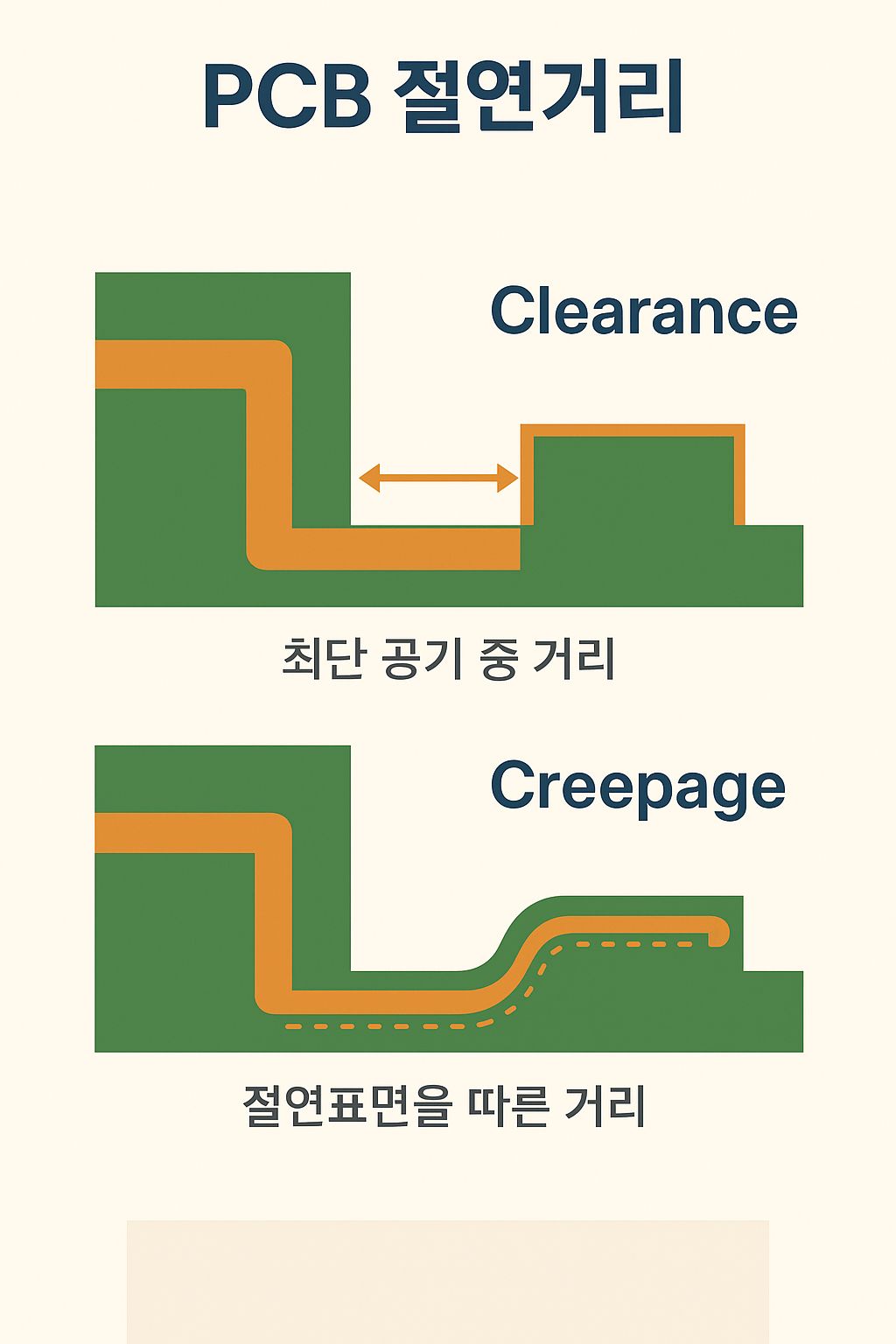

PCB 설계에서 절연거리(Insulation Distance)는 전기적으로 다른 전압을 가진 회로 간에 전기적 절연을 유지하기 위해 확보해야 하는 거리입니다. 주로 고전압 설계, 안전 규격 인증(UL, IEC 등)에서 매우 중요합니다. 절연거리는 크게 두 가지로 구분됩니다.

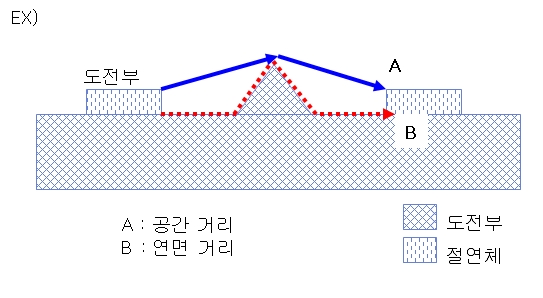

1) 공간거리 (Clearance)

도전부 상호간 또는 도전부와 기기의 바깥면간,공기층을 통해 측정한 최단거리

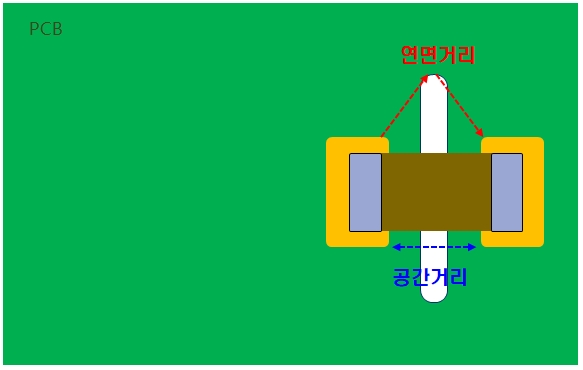

· PCB 상에서 두 패턴 간을 직선으로 잰 거리

· 공기 절연에 대한 기준

· 서지, 아크(번쩍임) 발생 방지 목적



※ 특징

상대습도, 고도(Altitude), 오염도(Pollution degree) 영향을 받음 → 고산지대일수록 더 크게 확보해야 함



2) 연면거리 (Creepage)

반응형

두 도전부 상호간 또는 도전부와 기기의 바깥면간,절연물 표면을 따라 측정한 최단거리

· PCB 기판 표면을 따라 측정

· 먼지, 습기 등이 표면에서 트래킹(carbonization) 경로를 만드는 것을 방지



※ 특징

· PCB 소재(CTI 값) 영향 큼

· 습기, 오염, 먼지 많은 환경에서 중요

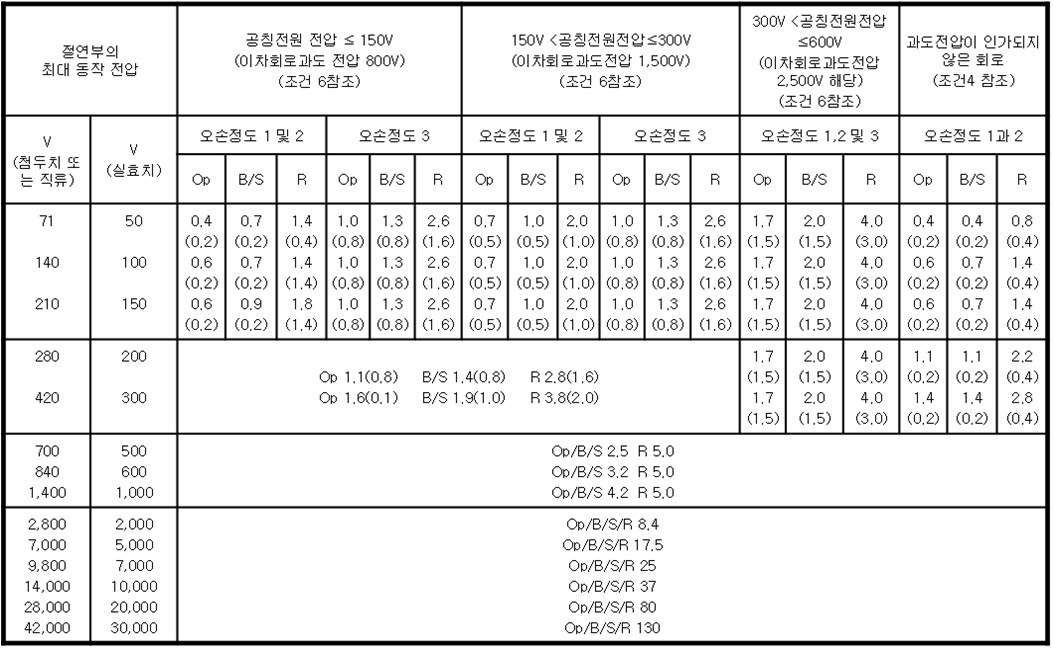

< 표01. 절연부의 최대 동작전압 별 공칭전원전압 >

INVERTER 동작 전압이 600V ~ 1,000V 일때 위의 표 에 따라서 최소 공간 거리는 4.2mm를 적용해야 한다.

동작 전압이 1,000V ~ 2,000V 가 되면 8.4mm 를 적용하면 되며 그 외의 동작 전압에 대해서도 공간 거리는 표01에 따라서 적용하여 설계하면 된다.

※ 표01 에서 공칭 전원 전압은 200V를 적용했으며 오손정도는 2가 합당하며 기능 절연이므로 Op에 대한 값을 적용하면 된다.

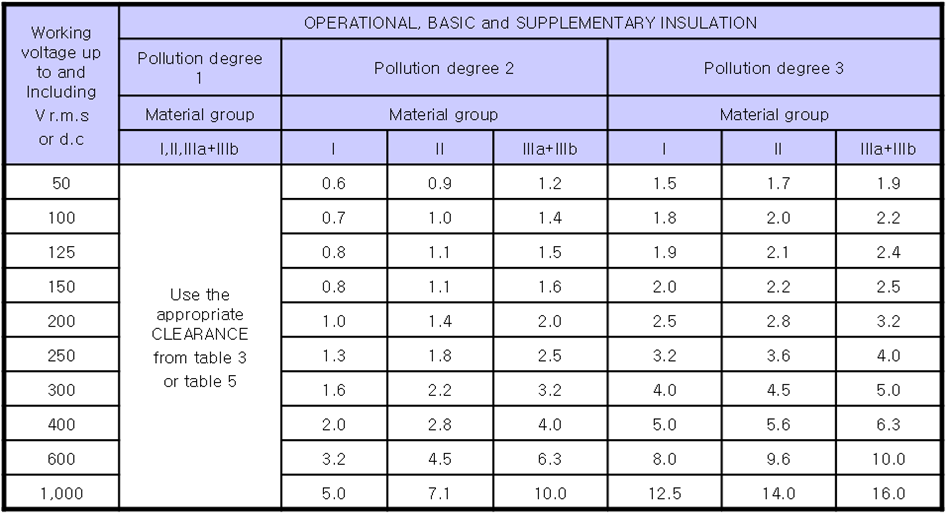

< 표02. 최소 연면 거리(mm) >

위 표에서 오손정도는 공간거리에서와 마찬가지로 2를 적용하고 재료군은 I 을 적용한다.

*재료군

C.T.I.(Comparative Tracking Index:비교 탄화지수) : 재질에따른 값으로 UL Yellow card 에 표시됨,통상 재료군 1에 포함됨.

Material group I 600≤CTI(Comparative tracking index)

Material group II 400≤CTI＜600

Material group IIIa 175≤CTI＜400

Material group IIIb 100≤CTI＜175



INVERTER 동작 전압이 600V ~ 1,000V 일때 표02에 따라서 최소 연면 거리는 5.0mm를 적용해야 한다.
