1. 방송 송출 시스템의 구성

방송 송출 시스템은 주조정실과 송신 설비로 구성되어 있다. 주조정실은 부조정실, 뉴스 센터, 중계차, 지방 네트워크 등으로부터 받은 영상·음향 신호를 편성 계획에 따라 송신소로 보내고, 송신소에서는 송신하기에 적합한 형태로 변조하여 신호를 송신한다. 송신된 신호는 송신소나 중계소를 거쳐 수신기로 수신된다.

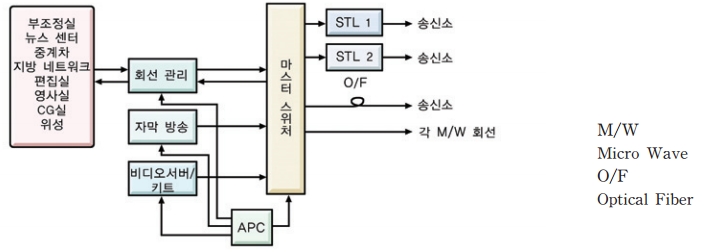

< Fig01. 송출 시스템 구성 >





2. 주조정실

주조정실(master control room)은 주조라고도 하며 모든 프로그램은 이곳을 통하여 송출되므로 방송사의 심장부라고 할 수 있다. 각 부조정실, 뉴스 센터, 스튜디오, 편집실 등에서 넘겨 받은 영상·음향 신호 또는 녹화 테이프를 편성 계획에 따라 송신소로 송출하고, 방송사 내외로부터 전달되는 수많은 영상 신호원을 효율적으로 관리하며, 프로그램을 지방 방송사, 재송신 시설 및 제휴사로 신호를 송출한다. 구성 장비로는 공급되는 모든 프로그램을 컨트롤하는 마스터 스위처, PC 기반의 비디오 서버, 테이프 카트, 방송 스케줄 관리 및 제작 프로그램의 자동 송출 시스템(APC), 자막 방송 시스템, 마스터 클럭 시스템, 비상 방송을 위한 Emergency 시스템, 정확한 영상·음향 송출을 위한 측정 시스템등이 있다.



< Fig02. 주조정실의 구성 >



1) 주조정실의 기능

① 생방송 영상·음향 신호 또는 녹화 방송 자료를 방송 예정 시간에 정확하게 송출

반응형

② 프로그램이 테이프로 제작되어 주조정실로 오면 인코더를 통하여 파일로 변환되어 비디오 서버에 저장하여 관리

③ 위성, M/W 등의 무선 및 유선의 네트워크 운영 점검 및 신호 레벨조정

④ 비상 방송을 위한 Emergency 시스템 운영

⑤ 자막 방송 시스템 운영 및 CG 처리

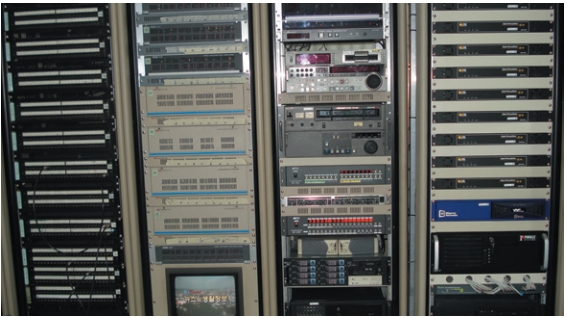

< Fig03. CATV 주조정실 >





3. APC

APC(Automatic Program Controller)는 주조정실에서 운용되는 프로그램 자동 송출 장비이다. 프로그램을 송출하기 위한 주장비로는 마스터 스위처가 있으나 이것은 부조정실의 스위처에 비하여 기능이 단순하다. 마스터 스위처는 사람의 손에 의한 수동 운용을 기본으로 하고 있지만 컴퓨터로 구동되는 APC 시스템을 추가하면 소프트웨어에 의한 자동 운용이 가능하다.

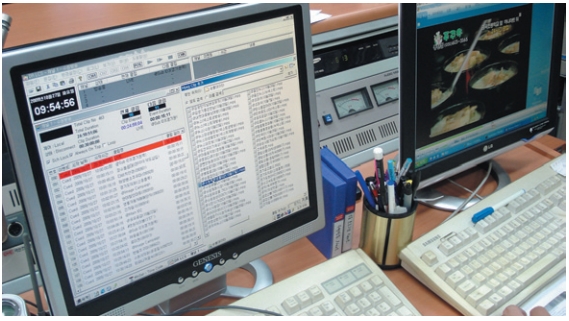

< Fig04. 운용 중인 APC >



1) APC의 기능

① 자동 및 수동 송출 기능

편성된 송출 시각에 정확하게 송출하는 자동 송출 기능과 운영자가 인위적으로 송출시키는 기능이 가능하다.

② Log 조회 및 출력 기능

송출 상태를 다양한 조건으로 검색하는 기능으로 프로그램명, 장치명, 에러 등으로 검색이 가능하다.

③ 화면 표시 색상 설정 기능

송출, Cue Done, Cueing, 송출 완료, 에러 등의 색상을 다르게 하여 표시함으로써 운영자가 방송 상황을 빠르게 파악하도록 한다.

④ 편성 프로그램과 연동 기능

편성 프로그램에 의하여 구성된 스케줄 리스트 및 트래픽 정보를 네트워크를 통하여 모니터 화면에 표시한다.

⑤ 비상 절체 기능

Main 비디오 서버(또는 송출 장비) 이상 발생 시 Backup 비디오 서버로 자동 전환되는 기능이다.





4. 테이프 카트, 비디오 서버

테이프 카트는 방송될 수많은 테이프를 미리 저장하여 두었다가 프로그램 되는 시간에 맞추어 자동으로 재생, 송출되는 장비이다. 저장 가능한 테이프의 수는 수십 개에서 수백 개에 이르며, 바코드로 모든 테이프를 식별 관리한다. 또한 스포츠 중계와 같이 종료 시간을 예측하기 어려운 경우를 대비하여, 정규 시간까지 비어 있는 시간을 자동으로 메울 수 있는 여러 종류의 필러(filler) 테이프도 준비되어 있다.

최근에는 저장 장치의 발달로 인하여 프로그램을 테이프에 기록하고 카트에 보관하여 송출하던 시스템에서, 인코더 장비를 이용하여 테이프에 기록된 프로그램을 비디오 파일로 변환시키거나 촬영되는 내용을 테이프에 기록하지 않고, 카메라에 부착된 외장형 하드 디스크에 영상을 바로 기록하여 비디오 서버에 파일 형태로 보관하고, APC에 의하여 자동 송출하는 시스템으로 전환되고 있다.

< Fig05. 인코더와 비디오 서버 >





5. STL

주조정실과 송신소 간의 프로그램 전송 라인은 일반적으로 마이크로대역의 주파수를 사용하는 STL(Studio-Transmitter Link) 송수신기에 의하여 연결된다. STL은 일종의 광대역 영상·음향 무선 통신기로 주조정실에는 송신기가, 송신소에는 수신기가 설치된다. 프로그램 전송의 안정성을 확보하기 위하여 두 대의 송·수신기가 병렬로 연결되어, 핫 스탠바이(hot standby) 시스템으로 운영된다. 일부 방송사에서는 전송로 안정성 확보를 위하여 STL뿐만 아니라 광통신 전송로를 구성하여 운영하고 있다.



< 표01. STL 주파수 >

M/W 주파수대	용도	비고
6 GHz대	ST-Link	예비 송신 주파수
12 GHz대	ST-Link	주송신 주파수





6. 송신소

방송사의 주조정실에서 M/W 또는 광 전송로를 통하여 전송된 방송 프로그램을 수신하고, 전파의 형태로 변환하고 송신하여, 다수의 시청자에게 전달하기 위한 시설이다. 일반적으로 송신소는 넓은 서비스 면적을 확보하고, 고품질의 방송 전파를 방사하기 위하여 방송사의 사옥과 멀리 떨어져 있다. 전파 특성과 안테나의 효율을 고려하여, 낮은 주파수대의 AM 라디오 송신소는 교외의 넓은 평지에, 높은 주파수대의 FM 라디오 또는 VHF· UHF TV 송신소는 먼 가시거리를 확보하기 위하여, 높은 산 또는 철탑에 설치한다.

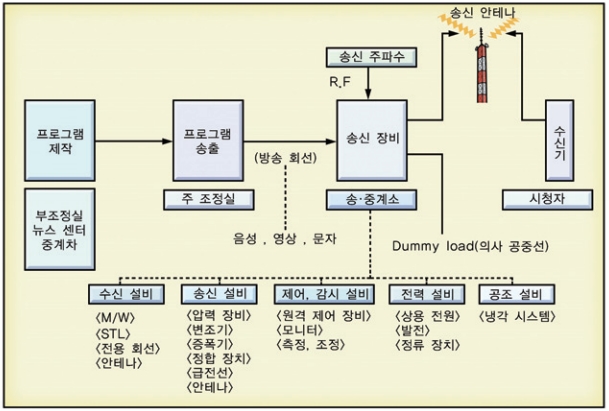

< Fig06. 송신 시스템 >



송신소는 그림<Fig06>과 같이 구성된다. STL 1, STL 2는 주조정실에서 송출한 프로그램을 수신하기 위한 M/W 장비이며, 오토 체인저에 의하여 전송로의 안정성이 보장되고 있으며, 송신기 또한 두 개로 구성되어 주송신기의 장애 발생 시 동축 스위치(coaxial switch)를 예비 송신기로 전환하면 장애 시간을 최소화하면서 송신 기능을 복구할 수 있다. 더미 로드는 송신기의 정비나 특성 측정 시 사용하는 것으로, 실제 안테나를 연결한 것 같은 기능을 하는 의사 부하이다. 각 장비에 공급하는 전원은 상용 전원 이외에, 무정전 장치 및 비상 발전기를 설치하여, 정전으로 인한 방송 사고의 예방에 만전을 기하고 있다.

예전에는 각 송신소에 근무 인원이 상주하였으나, 통신 회선, 원격 제어기, 송신기 자동 제어기 같은 장비의 발달로 원격 점검 및 원격 제어가가능하여 무인으로 운용되고 있으며, 주기적인 시설 점검만 수행되고 있다.
