TV중계 프로그램 제작방식의 종류

TV중계 프로그램 제작방식의 종류





1. 야외 제작(옥외 중계 방송)

옥외 중계 방송은 영상, 카메라, 음향 조작 등에 있어 실내 중계와 매우 큰 차이가 있는데 대표적인 경우가 축구, 야구, 테니스 등의 옥외 스포츠경기, 옥외 쇼 중계 방송이다. 야외 제작은 시계가 넓은 만큼 많은 수의 카메라와 케이블이 소요되고 광각 렌즈와 망원 렌즈를 필요로 한다. 카메라 위치와 기능에 적합하도록 렌즈를 선정 배치하는 것이 대단히 중요하다. 또한 대부분이 태양에 의한 자연광으로 제작되므로 계절적인 태양의 위치 변화와 하루 중 태양의 변화를 정확하게 파악하여야 일조 방향에 따른 조도와 색온도 변화에 대응하여 화질을 균일하게 만들 수 있다.

예를 들어, 야구 중계의 경우 주간에서 야간으로 경기가 이어지는 때가 많으므로 자연광과 인공 조명이 교차되는 일몰 전후 시간의 영상 조정은 매우 기민하고 숙련된 기술이 필요하다. 효과음이나 마이크 수음에 있어서 광범위한 지역을 커버해야 하므로 특수한 마이크를 사용하거나 집음 마이크를 사용한다. 특히 바람의 영향을 방지하기 위하여 마이크에 윈드 스크린(wind screen)을 부착하여 사용한다.

주위의 소음이 크면 아나운서나 해설자의 음이 파묻히는 경우가 있으므로 이러한 경우는 마이크 사용을 가깝게 하여 개선하여야 한다. 컴프레셔(compressor), 노이즈 게이트(noise gate) 등의 오디오 부가 장치를 사용하여 효과음과 아나운서나 해설자의 목소리를 분리하여 수음할수 있도록 한다.





2. 실내 제작(옥내 중계 방송)

옥내 중계 방송은 대표적으로 체육관 스포츠 중계 방송, 극장 및 회관에서의 행사, 음악회 중계 방송 등을 들 수 있다. 실내 프로그램을 제작할 때도 옥외 중계 방송 시와 같이 항상 제작 조건 변화에 대한 사전 준비를 철저히 함이 바람직하다.

반응형

체육관 조명은 대부분 수은등, 메탈등으로 설치되어 있어 조도 및 색온도의 변화 차이가 심하여 영상 조정이 까다로운 경우가 많다. 특히 극장중계는 관람객 위주의 조명이므로 영상 화면 조정에 많은 어려움이 있어 오랜 경험과 숙련이 요구된다. 극장 중계나 녹화 시 PD, TD, 영상, 음향 담당자는 사전에 프로그램에 대한 검토 및 사전 답사를 하고 그에 따른 준비를 하고 실내 중계 시에는 다음 사항에 주의하여야 한다.

· 체육관 조명은 천장에 수직 조명으로 고정 설치되어 있어 피사체의 그림자로 인하여 선명한 화면을 얻을 수가 없으므로 카메라 촬영 방향쪽에서 적당량의 조명을 보강하는 것이 바람직하다.

· 창문으로 들어오는 태양광의 영향을 방지하기 위하여 커튼을 사용한다.(색온도 차이로 인한 색상의 변질 방지)

· 대형 쇼 프로그램에서는 조명 타워와 PA 시스템 및 음향 부가 장치를 이용한다.

· 제작 스태프진 상호 간의 커뮤니케이션이 원활하게 되도록 인터컴시스템을 보강한다.

· 전원 전압과 용량의 크기를 정확히 확인하고 사용한다.





3. 헬리콥터 시스템

1) 헬리콥터 중계의 구성

방송용 헬리콥터 중계는 생생한 현장감이 생명인 뉴스와 마라톤과 같이 고정된 장소가 아닌 곳에서의 생방송과 드라마, 교양, 쇼, 오락 프로그램의 자료 녹화용으로 활용한다. 방송용 헬리콥터에는 진동에 잘 견디는 화상 자동 추적 카메라가 장착되어 있다.

화상 자동 추적 카메라는 카메라를 유선 조정하면서 촬영하는 장비로 헬리콥터의 앞 또는 옆 부분에 장착한다. 헬리콥터에 장착된 카메라가360˚ 회전하면서 움직이는 대상물의 모습을 진동 없이 보여 줄 때 사용한다. 예를 들어, 다가오는 대상물의 정면 모습을 부감하고 뒷면까지 끊어지지 않고 연속하여서 한 장면(one scene)으로 촬영 할 때 사용한다.

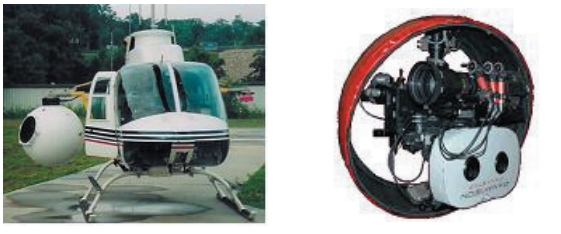

< Fig01. 헬리콥터와 화상 자동 추적 카메라 >



헬리콥터 운행 중에 화상 자동 추적 카메라는 움직임에 큰 영향을 받지않는다. 고도에서도 모든 목표점을 안정적으로 유지하며 고속의 진행 상황에서도 안정적으로 목표물을 추적한다. 또한 적외선 열상 처리 장치 및 야간 조명 장치를 추가로 장착할 수 있다.

< Fig02. 헬리콥터 중계 장비 >



2) 헬리콥터 중계의 특징

마라톤 중계는 헬리콥터 중계의 대표적인 사례로 선수들을 위에서 내려다보는 장면 등 여러 각도의 화면과 다양한 그래픽을 통하여 경기를 입체적으로 제작하는 것이 가능하다. 마라톤 중계는 보통 120여 명의 중계 팀이 동원되고 중계 장비는 중계차 다섯 대와 헬리콥터 두 대, 현장 오디오 방송을 위한 FM카 한 대 등이 동원된다. 헬리콥터 한 대에는 흔들림이 없는 웨스컴 카메라(WES camera)를 장착한다. 헬리콥터 중계는 재난 보도는 물론이고 크고 작은 사건 현장에도 현장의 영상 취재진을 투입하여 영상 취재와 리포트를 함께 할 수 있는 특징이 있다.

대표사진 삭제

사진 설명을 입력하세요.

< Fig03. 헬리콥터 중계 시스템 >





4. 위성 중계 SNG 시스템

1) 위성 중계망 구성

SNG(Satellite News Gathering)란 위성을 이용한 TV 중계 시스템으로 위성을 통하여 뉴스 소재를 전송하거나 생방송에 사용한다.

< Fig04. SNG 중계망 >



방송 중계망은 주로 지상파 마이크로 웨이브(M/W)를 통하여 이루어지나 1 GHz 이상의 높은 주파수를 사용하는 M/W 중계 방송의 경우 가시거리선상(Line-of-Sight)의 범위가 고층 빌딩과 산에 가려 확보하기 어려운 단점이 있다. 또한 다른 M/W 시스템에 전파 장애의 영향을 주지 않기 위하여 송신기의 출력이 제한되는 단점이 있다. 이러한 지상파 중계의 어려움을 극복하기 위하여 적도 상공 36,000km의 정지 궤도에 위치한 통신 위성을 이용하여 위성의 서비스 지역 내의 어느 지점에서도 생중계 또는 녹화 중계가 가능하게 되었다.

< Fig05. SNG 위성 중계차 시스템 구성 >



SNG 시스템은 현행 지상파 M/W와 마찬가지로 송신기와 수신기로 나눌 수 있다. 송신기는 방송 현장에서 소재나 프로그램을 위성으로 송출하기 위한 장비로서 이동이 편리하도록 가능한 간단하게 구성되어 있다. 따라서 보통 차량에 장비를 탑재한 SNG 밴이나 항공기로 이동할 수 있도록 분리 조립할 수 있는 방식으로 구성된다. SNG 송신기는 비디오, 오디오 표준 신호를 받아 이를 위성이 사용하는 주파수 대역으로 변조 증폭하는 송신기 및 파라볼라 안테나로 구성된다. 이동용은 전원 공급을 위한 휴대용 발전기가 반드시 필요하다.

SNG 수신기는 보통 방송국이나 통신 사업자의 허브 스테이션 (hub station)에 설치된다. 수신기의 안테나는 송신기의 안테나에 비하여 큰 안테나를 사용하는데 이는 고정된 수신기의 안테나 이득을 높여 송신기의 부담을 줄이기 위한 것이다.

SNG 시스템은 프로그램 라인과 별도로 보통 3∼4개의 연락용 회선이 제공되어 송신기와 수신기 운용자 간 원활한 업무 연락이 가능하다. 따라서, SNG 시스템은 단방향 또는 쌍방향 프로그램 및 연락 회선의 사용이 가능한 통신 시스템이다.



2) SNG 중계의 특징

위성 중계란 국제 텔레비전 전송 회선을 이용하여 외국에서 일어나는 각종 사건, 행사 등을 포함한 뉴스의 전송과 스포츠 경기 등을 현장에서 중계 방송하는 것을 의미한다.

< Fig06. SNG 중계 방식 >



과거 생방송 시 취재 지역의 지정학적 위치로 인하여 산, 건물 등 전파방해 요소가 있는 경우나 산간 오지에서의 중계 방송일 경우 마이크로웨이브망과 지상에 설치된 중계 안테나를 이용하여 릴레이식 방송을 해야 했다. 이에 따라 음질과 화질이 떨어지는 현상이 발생하여 산간 벽지, 낙도 오지, 남극 북극, 에베레스트 산 같은 고산 지대에서의 방송에 한계가 있었다. SNG는 적도 상공 약 36,000 km 궤도상에 있는 정지 위성인 통신 위성을 이용하여 지역적 제한을 받지 않고 간단한 장비를 이용하여 취재 현장에서 직접 통신 위성에 전파를 쏘아 방송국에 연결하여 생방송을 한다. 이를 통해 화상과 음향 품질 향상은 물론 신속성과 기동성 및

생생한 현장감을 전달하여 속보성 보도에 획기적 진전을 이룬 첨단 방송통신 서비스라고 할 수 있다.

① SNG의 특징

· 현장성 : 통신 위성 접속 가능 지역이라면 지상 어느 곳에서도 방송이 가능하므로 낙도, 극점, 고산 지대, 산간, 벽지, 재해 지역 등 지상회선의 접속이 불가능한 사고 현장에서의 방송이 가능하다.

· 신속성 : 현장 도착 30분 이내에 장치의 설치와 중계가 가능하므로 속보성 뉴스 방송에 적합하다.

· 독립성 : SNG는 이동 방송국 또는 소지구국과 같이 자체 송수신 및 자가 발전이 가능하므로 자체 방송을 위한 현지 방송사의 도움이 필요 하지 않으며 소규모의 인원만으로도 방송이 가능하다.

· 광역 동시성 : 한 지점에서 송신하고 여러 곳에서 동시에 수신할 수 있다.

② SNG의 단점

· 단점 : 전파가 위성이 있는 36,000 km 궤도상에 도달하는 데 0.25초, 다시 방송국에 도달하는 데 0.25초, 도합 0.5∼1초의 전송 시간 지연이 발생하여 화면과 대화의 시차가 발생하고 기상 악화나 악천우시 신호의 일시적 중단이 발생할 수 있다.

· 위성 방송은 위성에 탑재된 중계기가 100 W 이상인 대출력 중계기로 다수의 시청자에게 송신되는 방송이나 SNG는 10 W급 소출력중계기가 탑재되어 통신 위성을 이용하는 통신 시스템이자 방송 지원 장비이다.

③ SNG의 종류

· 차량 탑재용 SNG : 차량에 송수신 장비, 안테나, 모니터 장치, 발전기 등의 SNG 구성 설비가 탑재되어 있다.

· 휴대용 SNG : 이동용(fly-away type)으로 불리며 운반용 케이스에 장착하여 현장에서 안테나의 조립과 송신을 하는 장비로 산악지대 및 외국으로의 신속한 이동 시 사용된다.
