1. TV 중계차의 구성

1) 중계차의 개요

중계차는 스튜디오와 동일한 기능을 가진 부조정실이라고 할 수 있다. TV 중계차는 방송용 스탠더드 카메라와 EFP 카메라, 음향 제작을 위한 오디오 콘솔을 탑재하고 있다. 카메라에 의한 다양한 영상과 현장의 오디오 소스들은 중계차의 조정실에서 조정한다.

중계차에는 TV 스튜디오와 같은 다량의 방송 장비가 설치되어 있다.

각각의 카메라 영상을 볼 수 있는 프로그램 모니터와 프리뷰 모니터, 문자 발생기, 특수 효과 기능이 있는 스위처와 현장과 연락이가능한 인터컴 시스템을 갖추고 있다. 또한 다채널의 오디오 콘솔과 PA 시스템, 모니터 스피커를 보유한 음향 조정실, 여러 대의 VCR들을 보유한 녹화실이 있다.

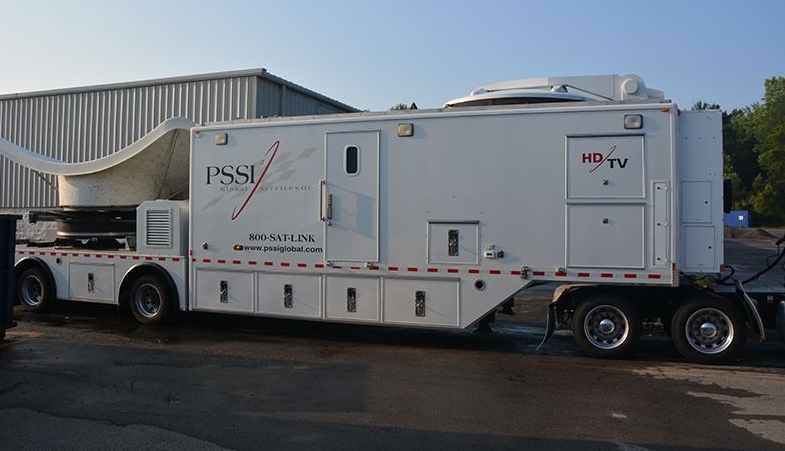

< Fig01. 대형 TV 중계차 >



또한 동기 신호 발생기, 카메라 컨트롤, 패치 보드, 신호 분배기, 마이크로웨이브 송신기를 갖추어 ST-Link를 구성할 수 있다. 중계차는 중계 프로그램 규모에 따라 대형, 중형, 소형 중계차를 활용한다.



2) TV 중계차의 종류

2-1) 대형 중계차

중계를 위하여 사용하는 대형 중계차는 일반적으로 대형 트럭이나 트레일러에 꾸며져 있다. 중계 장비는 비디오와 오디오 장비로 구성되어 있으며 스위처, 오디오와 조명 컨트롤, VCR, CG, 기타 방송 제작에 필요한 충분한 규격의 이동용 부조정실을 갖추고 있다. 경우에 따라서 여러 대의 중계차가 추가적으로 운영되기도 한다.

이러한 대형 중계차는 임시 스튜디오와 동일한 기능으로 사용하며, 프로그램 제작 스태프들이 모두 참여할 수 있을 뿐만 아니라 대회장 또는 연주회에서 장기간 방송 제작이 가능하다.(전국 체전, 야구 중계, 축구중계, 연주회 등)



2-2) 중형 중계차

중형 중계차는 좀 더 손쉬운 방법으로 이동하고 프로그램을 제작하기 위하여 비교적 작은 밴(van) 형태의 차량에 방송 장비를 설치한 것이다.

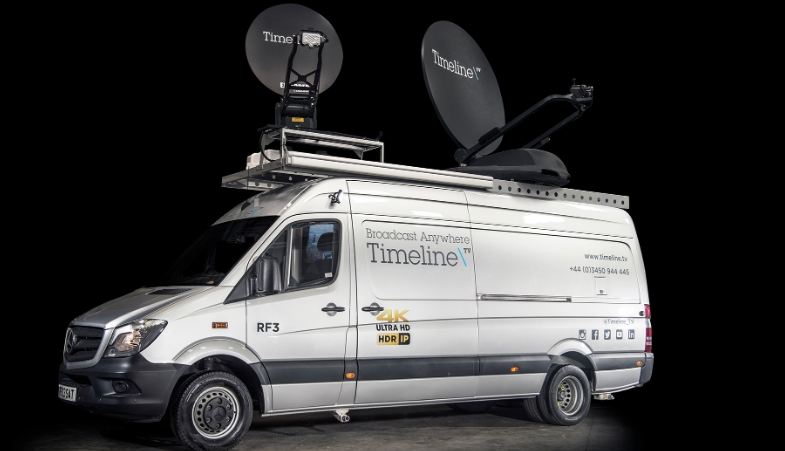

< Fig02. 중형 TV 중계차 >



중형 중계차는 2∼3대의 소형, 경량화된 카메라가 설치된다. 기본적인 영상 스위칭, 모니터, 오디오 설비 등이 있으며 프로그램의 내용은 나중에 방송국에서 편집하기 위하여 VCR에 수록하는 방식과 마이크로웨이브 장비를 이용하여 현장의 영상물을 방송국으로 전송하여 생방송으로 진행하는 방식이 있다.



2-3) 소형 중계차, 소형 밴 유니트

소형 중계차는 순발력과 기동성이 좋아 뉴스 취재용으로 사용된다. 또한 대형 중계차와 연계되어 대형 중계차가 제작할 수 없는 장소에서 프로그램 제작을 가능하게 한다. 소형 중계차는 보통 2∼3대의 소형, 경량의 방송용 카메라가 설치되어 있다. 다용도로 설계된 중계차는 지붕 위에 카메라를 설치할 수 있다. 프로그램 제작은 VCR 녹화 또는 마이크로웨이브를 이용하여 방송국으로 보낼 수 있다.





2. TV 중계차의 운영

1) TV 중계차의 운영 방식

TV 중계차는 녹화 방송과 생중계 방송으로 프로그램이 제작된다.

반응형

1-1) 녹화 방송

야외에서 VCR에 녹화된 프로그램을 방송국으로 운반하여 1： 1 편집 및 종합 편집을 거쳐 녹화 방송용으로 사용한다.



1-2) 생방송

중계 방송 및 녹화 방송 프로그램을 연주소에 전송하기 위하여 지역에 따라 2단 중계 또는 다단 중계를 통하여 프로그램을 전송한다. 요즈음에는 광전송 시스템을 이용하여 연주소로 전송할 수 있다. 또한 마이크로웨이브 회선 또는 헬리콥터, 인공위성(SNG)를 통하여 방송국에 생중계된다.



2) 중계차 스태프진과 임무

2-1) 기술 감독(TD)

프로그램 계획을 기술적으로 구체화하고 현장 답사, 계획 등 중계차의 전체적인 기술 업무를 총괄한다.



2-2) 스위처(switcher)

중계 카메라를 여러 대 사용할 경우 스위칭 업무를 담당한다. TD의 보좌 역할로서 프로그램 제작 시 연출자의 제작 의도를 이해하고 복수의 카메라 화면을 선택 스위칭한다.



2-3) 영상(video)

영상 조정 업무를 담당하며 TD 계획에 의거하여 영상 계통의 설계 및 보수·유지를 관장한다.



2-4) 녹화(vCR)

녹화, 수록, 편집 및 재생 업무를 담당하고 이의 보수 유지와 영상 계통업무를 보좌한다.



2-5) 카메라(camera)

카메라의 조작과 설치를 담당하여 화면에 의한 피사체의 구도를 구성한다. 사용 카메라 대수에 의하여 인원이 결정된다.



2-6) 음향(Audio)

음향 믹싱 기법, 마이크 배치 및 수음, PA 시스템 등에 대한 설계와 운용 계획 등을 수립하여 시행하고, 외부 음향 용역 업체에 대한 기술 지도하고 감독을 한다.



2-7) 조명(LD)

조명의 설계 및 조작을 담당하고 외부 조명 용역 업체를 기술 지도하고

감독한다.



2-8) M/W(Micro Wave)

TV 중계 링크(link) 구성 및 회선 점검 유지 보수를 담당한다.



2-9) 발전기(AC generator)

발전기는 중계차의 주전원이므로 정기적인 점검을 실시하여 전원 사고를미연에방지해야한다. 또한생방송시에는예비전원을구성해야한다.



3) 현장 답사

중계 방송 프로그램 제작에 앞서 사전 계획에 의한 현장 답사를 하는것은 프로그램의 성패를 좌우하는 중요한 일이다. 현장 답사는 중계 프로그램 계획에 따라 과거의 중계 실적과 경험, 자료, 현장과 관련되는 사람들과의 사전 연락 등을 통하여 현장에 대한 기술적인 정보를 입수하여 분석하고 이에 따라 필요한 조치를 취한다. 현장 답사 실시 때는 다음 사항을 중점적으로 점검한다.

중계차는 현장까지의 진입로 설정 및 근접할 수 있는 주차 공간을 확보한다. 주차된 중계차에서 예비 전원까지의 거리, 중계차와 M/W 송신점까지의 거리, 중계차 발전기 소음에 의한 현장의 영향 등을 점검하여 중계차 주차 위치와 중계차의 방향을 설정해야 한다.



4) 설치 운용

계획 중계 프로그램의 제작은 방송 장비가 전혀 설치되어 있지 않은 상태에서 모든 중계 장비를 스태프진에 의하여 설치 운용하고 있다. 때에 따라서는 현장 여건에 의하여 제작이 불가능한 경우도 발생한다. 대형 프로그램 제작일 경우 기재 운반 및 설치에 대한 계획과 각종 케이블 포설 계획, 안전 대책을 각각 수립하여 시행해야 한다.

· 소형인 마이크로부터 중량이 큰 카메라까지 운반에 대한 주의사항이 요구된다.

· 충격으로 인한 장비 손상 또는 과도한 중량으로 신체상의 위험 부담이 발생하지 않게 주의한다.

· 장비 설치 시 안전 사고가 발생하지 않도록 모든 작업에 신중을 기하여야 한다.

· 장비 설치는 영구적이 아니므로 설치와 철거가 용이하도록 하는 것이 설치 기술의 요령이다.
