계기용 변류기(Current Transformer)의 선정방법

계기용 변류기(Current Transformer)의 선정방법





계기용 변류기(이하 변류기라 한다.) 의 선정은 다음 항목에 의하여 선정하는 것이 기본이다.

다만 국내에서 주로 적용하는 규격 및 생산 범위만을 열거한다.

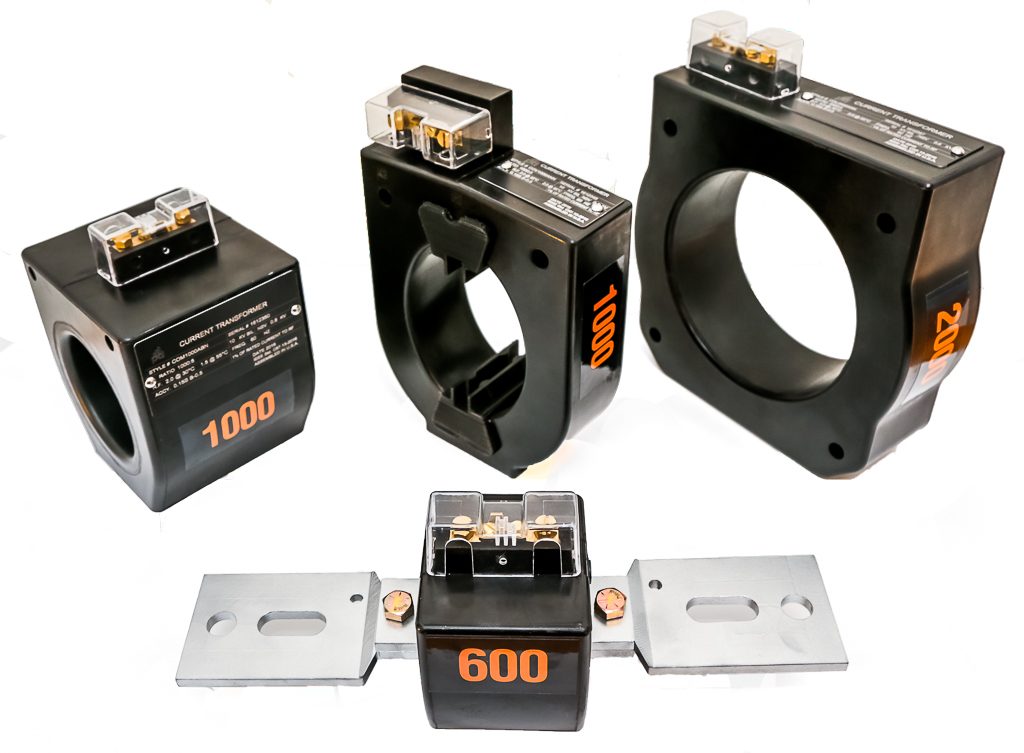

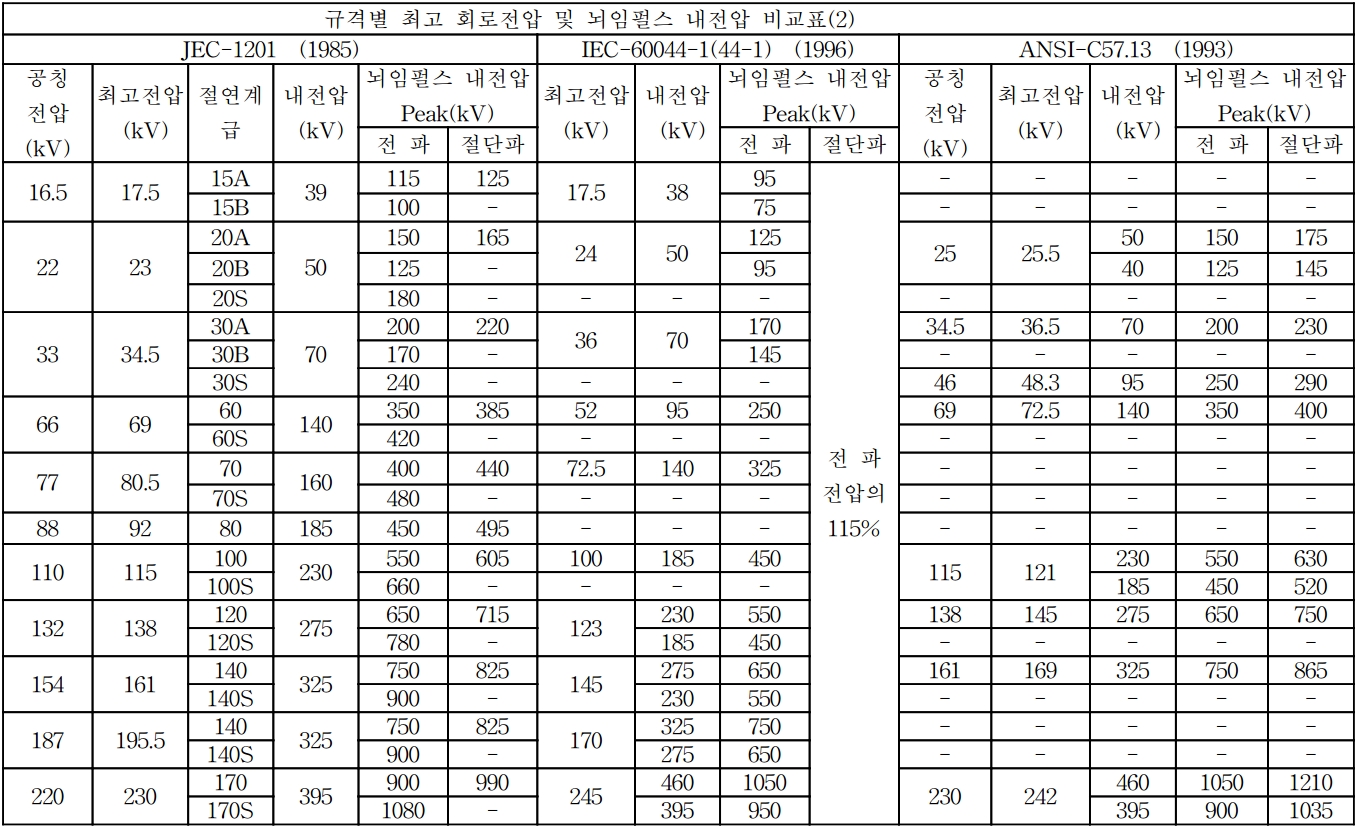

1. 최고 회로 전압 또는 절연계급 의 선정

최고 회로전압이란 변류기가 실제로 사용되는 전기선로의 공칭전압과 절연내전압 및 뇌임펄스내전압(BIL)을 의미하며

보통 선로 공칭전압의 1.05∼1.25배의 전압으로 표기된다.

절연계급이란 JEC 규격에서 언급된 것으로 최고회로전압을 기호로써 표기하는 방법을 말한다.







2. 오차 계급의 선정

오차계급이란 변류기의 2차에 정격 부담을 연결하고 1차 정격전류가 흐를 때 2차에 출력되는 전류의 오차의 한계를 말하며

계측기용과 계전기용에 따라 규격별로 다음과 같다.

* 계급 이 표 시하는 의미는 해당 규 격을 참고 하기 바람





3. 정격 부담의 선정

반응형

정격 부담이란 변류기의 오차계급의 허용오차 내에서 2차에 연결할 수 있는 총합 부하(연결도선 포함)를 말하며 규격은 다음과 같다.

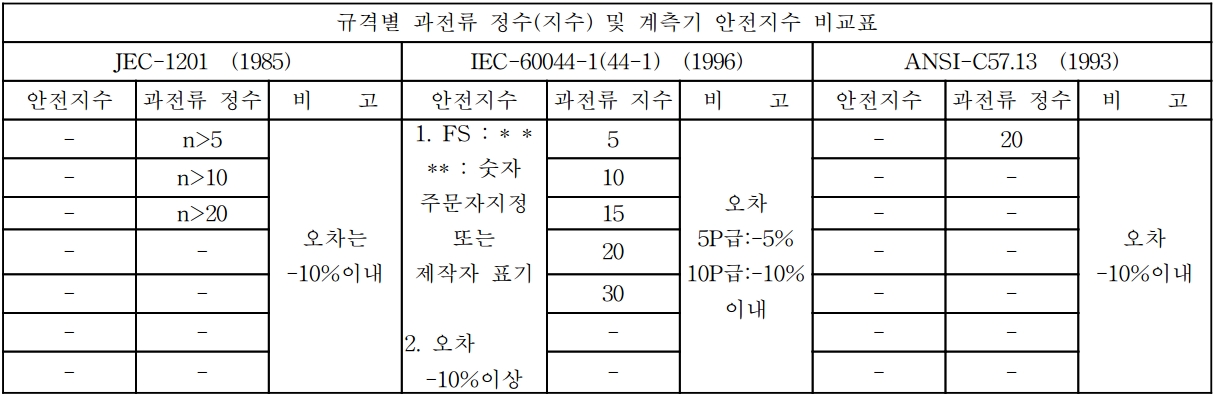

4. 과전류 정수(과전류 지수) 또는 계측기 안전지수의 선정

과전류 정수(과전류 지수)란 변류기의 1차에 정격 전류보다 높은(큰) 전류가 흐를 때 2차에 규격에서 보증하는 오차범위 이내의

2차 전류를 출력할 때의 과전류를 정격 1차 전류로 나눈 값을 말한다. 즉 오차한계 이내의 과전류로서 정격전류의 배수로 표기되며, 계측기 안전지수란 과전류정수와는 정반대의 의미로서 과전류에 의한 계측기의 안전을 목적으로 변류기 1차에 과전류가 흐를 때 2차에 규격에서 보증하는 오차범위 이상의 2차 전류를 출력할 때의 과전류를 정격 1차 전류로 나눈 값을 말한다.

즉 오차한계이상의 과전류로서 과전류 정수와 같이 정격전류의 배수로 표기된다.

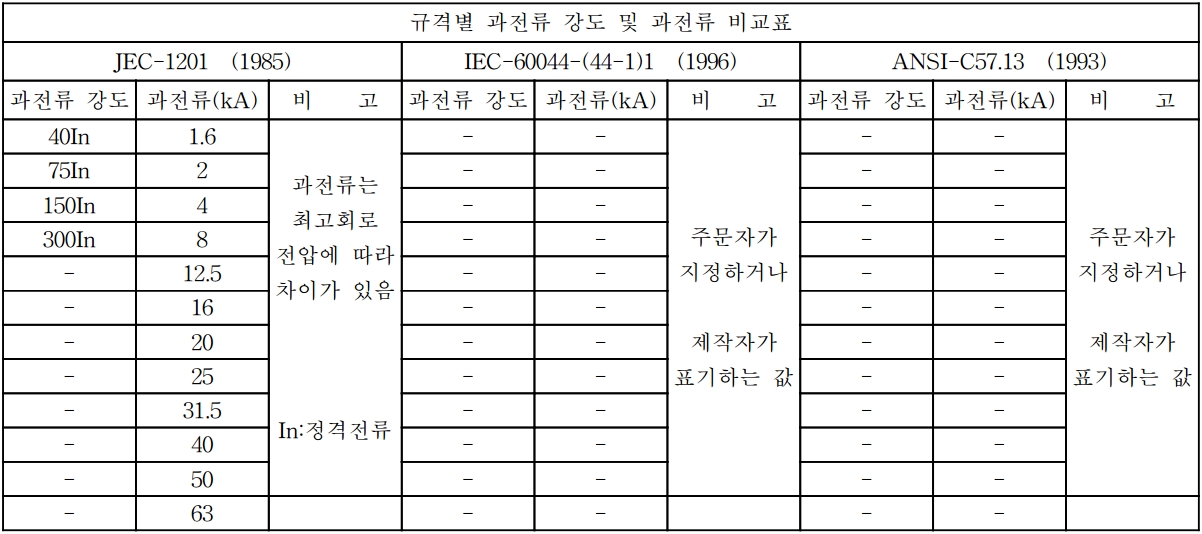

5. 과전류 강도의 선정

과전류 강도란 변류기 1차에 과전류가 흐를 때 변류기가 열적 또는 기계적으로 얼마만큼의 과전류에 견디는가를나타내는 것으로

변류기에 이상이 없는 과전류 또는 과전류를 정격 1차 전류로 나눈 배수 값으로 표기되며 통전시간은 1sec가 기본이다.

변류기의 과전류 강도는 단락사고 시 단락전류에 변류기가 견딜 수 있도록 선정해야 될 것이다.

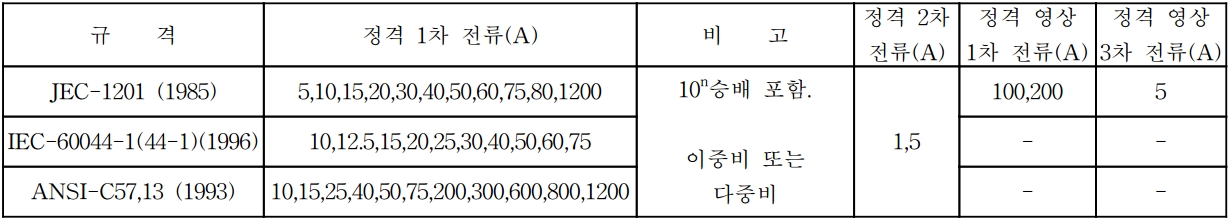

6. 정격 전류의 선정

정격 전류를 선정한다. 통상 부하 정격 전류의 1.5배 정도로 선정하며 규격별로 정격 전류는 다음과 같다.





7. 기타 선정사항 (필요시 지정함)

① 옥내용 또는 옥외용

② 단일형 변류기 또는 다중형 변류기(다중 철심형 -- 1차를 공용하여 2개 이상의 변류기를 1개의 외형으로 제작 )

③ 1차 권선형 또는 1차 관통형(붓싱형, 케이블형, 부스바형)

④ RF (Continuous thermal current rating factors) -- 열적 연속사용 지수
