평형보호층공사(전력용 Flat Cable공사 / Under Carpet)의 구조 및 설계시 고려사항

평형보호층공사(전력용 Flat Cable공사 / Under Carpet)의 구조 및 설계시 고려사항



1. 개요

사무작업의 정보화 및 정보전달의 효율화를 위한 각종 정보기기의 도입에 따른 부하의 변화에 대한 대응책의 일환으로 개발된 배선방식으로 평형보호층공사는 타일 카페트 밑에 Flat Cable을 부설하는 방식으로 유연성(부하대응성), 확장성이 풍부하며 기설건물에 적용이 가능하다. 또한 바닥 위의 배선노출에 대한 안전성이 우수하고, 미관면에서 우수하다.

즉, 평형보호층배선이라 함은 평형보호층에 평형도체합성수지절연전선을 넣은 것을 말한다.

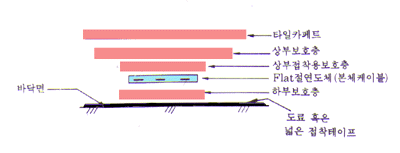

2. 구조



3. 설계 시공시 고려사항

1) 전선

평형보호층배선에는 기술기준 별표 평형보호층의 규격의 적용을 받는 평형도체합성수지절연전선을 사용하여야 한다.

2) 사용전압의 제한

사용전압은 대지전압 150V이하 이어야 한다

3) 조영물의 바닥면 또는 벽면에 시설할 것.

4) 다음에 열거한 장소 이외의 장소에 시설할 것.

- 주택

- 여관, 호텔, 숙박소 등의 숙박실

- 국민학교, 중 ·고등학교, 맹아학교, 농아학교, 양호학교, 유치원, 보육원 등의 교실 기타 이와 유사한 장소.

- 병원, 진료소 등의 병실.

- 플로어 히팅 등 발열선이 시설된 바닥면.

5)평형 보호층 (상부 보호층, 상부 접지용 보호충 및 하부 보호층을 말한다 이하 이 조에서 같다)내의 전선을 외부로 인출하는 부분은 조인트 박스를 사용할 것.

6) 전선에 전기를 공급하는 전로에는 전로에 지기가 생겼을 때 자동적으로 전로를 차단하는 장치를 시설할 것.(인체 감전보호용 누전차단기)

7) 전선은 정격 전류가 30A 이하의 과전류 차단기로 보호되는 (전용)분기회로에서 사용할 것. 이 경우 과전류차단기의 정격전류는 그 평형도체 합성수지 절연전선에 표시된 정격전류 이하로 할 것.

8) 전로의 대지 전압은 150V 이하일 것.

9) 평형 보호층 내에는 전선의 피복을 손상할 우려가 없도록 할 것.

10) 평형 보호층은 조영재를 관통하여 시설하지 아니할 것.

11) 약전류전선은 평형보호층배선 위에 설치할 것.

단, 기설건물 둥 부득이한 경우에는 하부보호층의 아래에 접지공사를 한 상부접지용 보호층을 시설하여 평형보호층배선이 손상이 되지 아니하도록 할 것.

12) 평형도체합성수지절연전선을 직접 겹쳐서 시설하지 아니할 것. 단 꺽어서 구부리는 개소 / 교차하는 부분 / 접속기 및 전선인출부 주변은 제외한다.

13) 평형 보호층, 조인트 박스 꽃임 접속기 및 기타의 부속품은 기술기준에 의하여 시설하여야 한다.

(적당한 방호장치란 방호성/방염성이 있는 타일카페트 또는 이와 동등 이상의 것을 말한다.)

14) 평형보호층을 벽면에 시설하는 경우에는 금속덕트에 넣어서 시설할 것.(바닥면에서 인상하는 길이가 30㎝ 이하인 경우로서 적당한 방호조치를 한 경우 제외)

15) 평형도체합성수지절연전선의 접속

- 평형도체의 상호 접속/평형도체와 단자대 또는 콘센트 등의 접속은 전용의 코넥터를 사용하고, 전용공구가 필요한 경우 반드시 공구를 사용할 것.

- 평형도체와 다른 배선 또는 콘센트와의 접속은 평형도체에 적합한 단자대를 사용하여 접속할 것

(단, 코넥타와 절연전선이 접속가공되어 있는 것 / 평형도체와 콘센트가 일체접속가공되어 있는 것 / 콘넥터와 콘센트가 일체 접속가공되어 있는 것은 단자대를 생략할 수 있다)

- 코넥타는 재사용 하지 않을 것

16) 접지

- 상부보호층 및 상부접지용보호층과 죠인트박스 및 꽂음접속기의 금속제 외함에는 제 3종접지공사를 하여야 한다.

- 상부접지보호층 상호 및 평형도체 합성수지 절연전선의 접지선은 전기적으로 완전하게 접속하여야 한다.

- 평형도체합성수지절연전선의 녹황색의 무늬모양 또는 녹색으로 표시된 선심은 접지선 이외의 것으로 사용하지 않을 것.



4. 평형보호층 및 부속품의 선정

1) 평형 보호층은 기술기준 에서 정하는 규격에 적합한 것일 것.

2) 조인트 박스 및 꽃임 접속기는 전기용품 안전관리법의 적용을 받는 것일 것.

3) 평형 보호층, 조인트 박스 꽃임 접속기 및 기타의 부속품은 그 평형도체합성수지절연전선에 적합한 것일 것.
