케이블트레이(Cable Tray) 공사의 종류및 시공방법

케이블트레이(Cable Tray) 공사의 종류및 시공방법





1. 케이블트레이의 개요

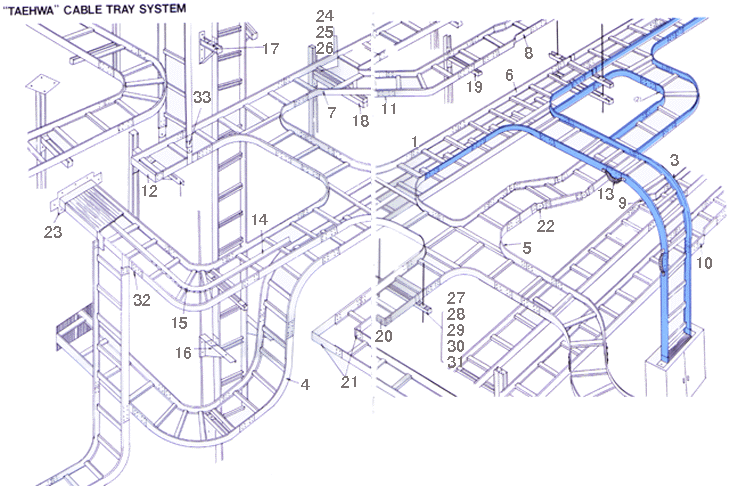

Cable Tray System이란 금속 케이블 트레이 단면도와 기타 부대자료를 하나로 모아서 케이블을 버팀하는 구조물을 만드는 시스템을 말한다.



2. 종류

케이블트레이의 종류는 사다리형 / 구유형 / 고체바닥형 / Channel형으로 구분되며, 2.4m 또는 3m가 표준길이로 생산된다.

1) 사다리형

각각의 Transverse Member에 의해서 연결되는 두 개의 경도의 측면레일로 구성되는 금속구조물이다

2) 구유형

바닥에 배출구가 있으며 통합 또는 분리된 경도의 측면레일 내에서의 너비가 4인치 넓은 금속구조물이다.

3) 바닥이 고체인 케이블트레이는 통합 또는 분리된 경도의 측면레일 내에서 배출구가 없는 바닥으로 구성된 금속구조물이다.

4) Channel형

배출구가 있는 고체바닥이 하나있으며 너비가 4인치를 초과하지 않는 찬넬 단면으로 구성된 금속구조물이다. 공기 유통이 가능한 배출구가 있다고 가정하면 케이블을 버팀하는 계획된 평면의 60% 미만은 활용한다고 말할 수 있다.



3. 적용

전력케이블 / 통신케이블 등의 배선설계에 적용



4. 설계시 고려사항

1) 기술기준에 적합하도록 유의한다.

2) 설계하중을 고려한다

(허용가능한 작업가능 적재용량은 케이블 트레이가 정지상태에서 케이블의 중량을 지탱할 수 있는 능력을 나타내며, 이것은 파괴적재용량/안전율로 구해지며 안전율은 1.5~2.0으로 생산되고 있다.)

3) 방향의 변화로 인한 계속적인 기계적 접속을 위해 KS규격에 의한 부속품을 설계에 반영한다.

4) 지지점 및지지방식에 대한 설계자의 의도를 시공자가 쉽게 인식할 수 있도록 상세도를 추가한다.

5) 열팽창/열신축을 고려한다(케이블 트레이는 연결물 사이의 약 반의 거리에 자리한 한 고정된 위치를 제외하고는 모든지지 위치에서 자유로이 수직적 움직임이 허용되어야 한다.

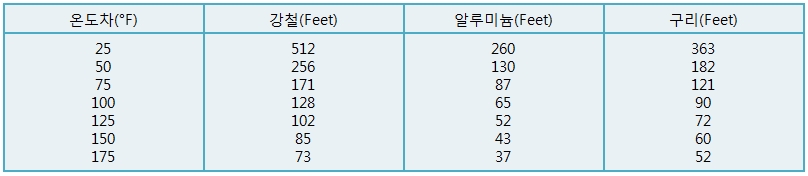

< 1인치 축소나 팽창을 위한 길이 >



5. 기타

케이블트레이의 전기적 연속성(저항시험)

각 표본은 기계적 연결물을 이용하여 연결하고 30A의 전류를 통과시켜 접합부 양쪽 6인치 되는 지점들 사이에서 저항을 측정한 값이 0.00033Ω을 초과하지 않아야 한다(Authorized Engineering 정보자료임)
