1. 셀룰라덕트공사의 개요

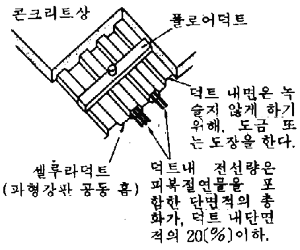

철골 건축물의 콘크리트 바닥 구조재인 Deck Plate의 홈을 이용 특수구조의 커버를 부착하고 홈 내부에 전선을 수납하는 방법으로 헤더닥트, 시스템박스 데크플레이트용 또는 플로어닥트와 조합하여 사용한다.
2. 특징
· 바닥 돌출물이 없고 바닥이 깔끔해 지며 칸막이 책상배치 등 인테리어 디자인이 자유롭다
· 플로어 닥트에 비해 바닥 콘크리트의 양을 줄일 수 있어 경제적인 방법이다.
· 전기/전화/데이타 배선을 한곳에서 연결하여 사용할 수 있으므로 인텔리젼트빌딩에 적합하다.
· 사용전압 300V이하의 전로에 사용
· 적용
- 금속덕트, 금속관, 플로어 덕트 등과 조합하여 콘크리트 내 옥내배선에 이용.
3. 적용장소
· 임대사무실과 같이 수요자의 요구가 수시로 변하는 곳
· 백화점과 같이 매장의 레이아웃의 변화가 심한 곳
· 전화/인터폰/컴퓨터/전기스텐드 등 수시로 이동하여야 하는 기기의 배선설계
4. 설계 시공시 주의사항
· 전선은 절연전선을 사용하고 전선은 지름 3.2㎜(알루미늄 4㎜)를 초과하는 경우에는 연선일 것
· 셀룰라덕트 내에서는 전선을 접속하여서는 아니된다.(단, 전선을 분기하는 경우에 있어서 그 접속점을 쉽게(덕트에 설치하는 100mm정도의 구멍)점검할 수 있을 때는 덕트 내에서 전선의 접속을 시행할 수 있다.
· 교류회로에서는 1회로의 전선을 동일 덕트 내에 넣는 것을 원칙으로 한다(전자적 평형상태로 할 것)
· 습기 및 먼지의 방지
금속관에는 배관 후 전선을 인입할 때까지 관내에 습기 및 먼지 등이 침입하지 아니하도록 조치하고 전선을 인입하기 前 적당한 방법으로 청소를 한다.
· 전선의 인입
전선을 인입할 때 사용하는 윤활제는 전선에 유해하지 아니한 것이어야 한다
· 사용전압의 제한
사용전압은 400V 미만 이어야 한다.
· 시설장소의 제한
옥내의 건조한 장소로서 다음중 1에 해당하는 장소에 한하여 시설할 수 있다
- 점검할 수 있는 은폐장소
- 점검할수 없는 은폐장소로서 콘크리트 또는 신더 콘크리트 바닥 내에 매설하는 부분.
· 매설방법
- 덕트상호 및 덕트와 조영물의 금속구조체, 부속품 및 덕트에 접속하는 금속체와는 견고하고 또한 전기적으로 완전하게 접속하여야 한다
- 물이 고이는 부분이 없도록 시설하여야 한다.
- 덕트에 설치한 전선인출구는 플로어면에서 돌출되지 않고 물이 스며들지 않도록 밀봉하여야 한다.
- 덕트의 종단부는 폐쇄하여야 한다.
- 셀루라덕트 내의 전선을 외부로 인출하는 부분은 금속관배선/합성수지관배선/금속제가요전선관배선/플로어덕트배선/케이블배선으로 하고, 다른 배선방법을 접속하는 경우에는 배선방법 상호의 접속부분을 쉽게 점검할 수 있을 것.
· 접지
- 덕트는 제3종 접지공사로 접지한다
5. 셀룰라덕트 및 부속품의 선정
· 셀루라덕트 및 부속품의 재료는 강판 또는 이와 동등이상의 것으로 단구 및 내면은 전선의 손상이 없도록 매끈한 것일 것. 또한 부식을 방지하기 위한 도금 또는 도장을 한 것.
· 치수는 다음에 적합할 것

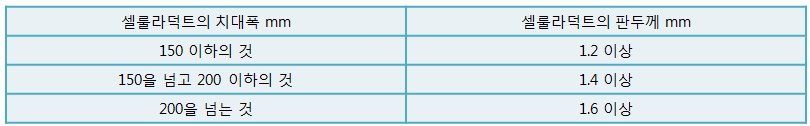

- 셀룰라덕트의 판 두께
- 부속품의 판 두께는 1.6mm 이상일 것
· 셀룰라덕트에 설치하는 底板부분은 다음계산식에 의하여 산출한 값의 하중을 저판에 가하였을 때 셀룰라덕트의 각부에 실용상 유해한 영구적인 비틀림 또는 파손되지 않는 강도를 가질 것.
P = 0.6D [P:하중㎏/m, D:셀룰라덕트의 단면적㎠]

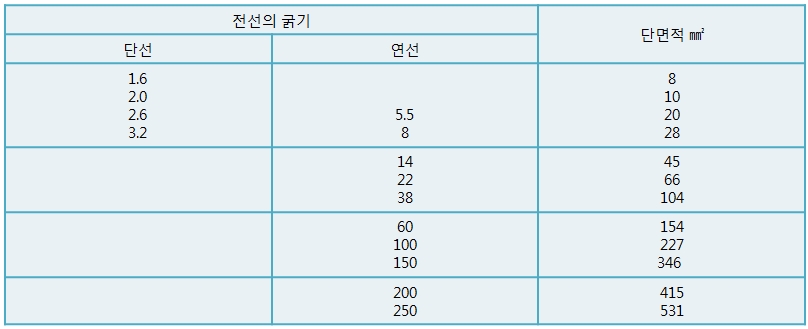

· 절연전선을 동일 셀룰라덕트에 넣을 경우 아래 표에 따라 전선의 절연피복물을 포함한 단면적의 총합계가 플로어덕트 내 단면적의 20% 이하가 되도록 선정하여야 한다.
6. 닥트 및 부속품의 종류

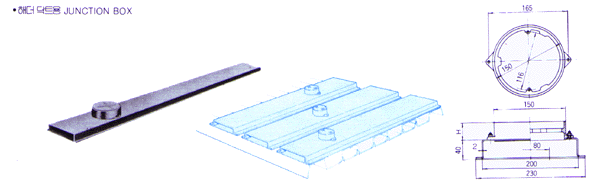

· 헤더닥트용 정션박스

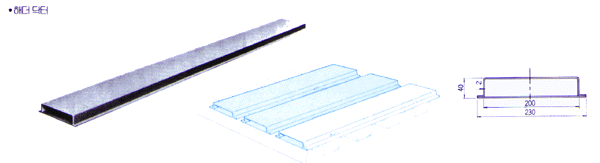

· 헤더닥트

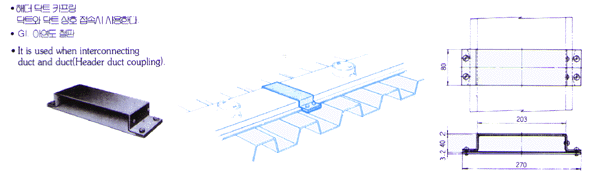

· 헤더닥트 카프링

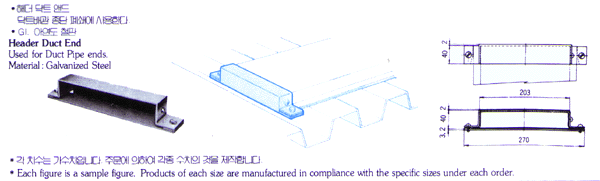

· 헤더닥트 엔드

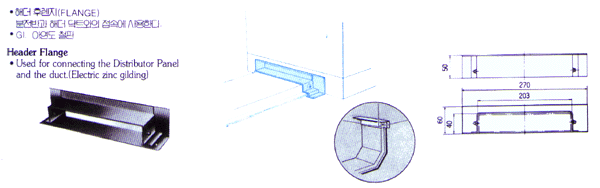

· 헤더 후렌지

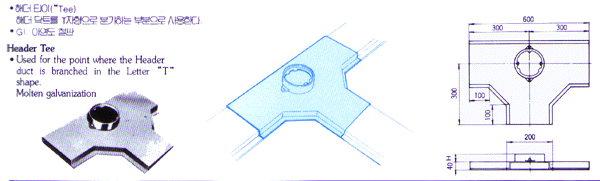

· 헤더 TEE

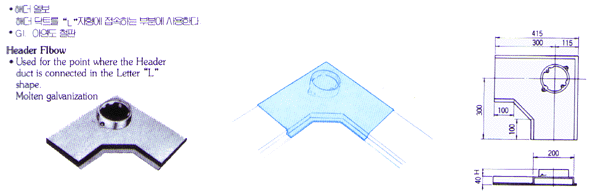

· 헤더 엘보

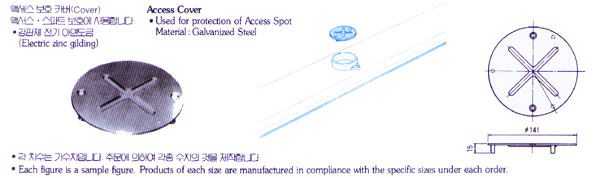

· 엑세스 보호 커버

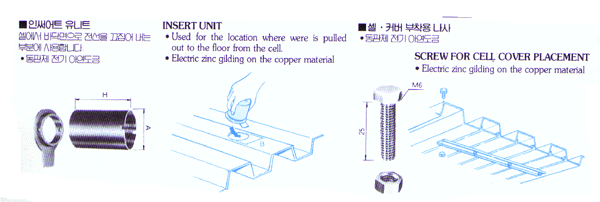

· 인서트 유니트 / 셀 부착용 커버 및 나사

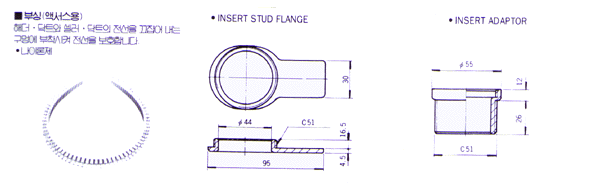

· 부싱 / 인서트 스터드 / 인서트 아답터

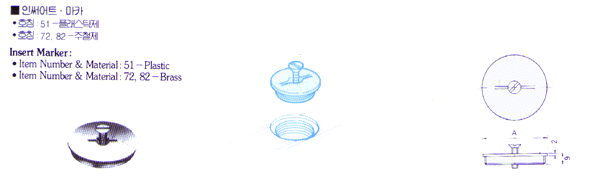

· 인서트 마카

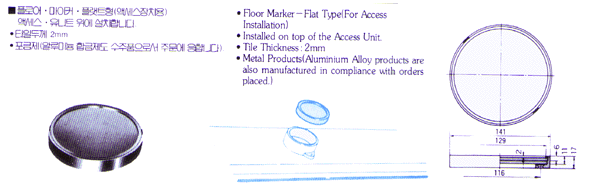

· 플로어 마카
