1. 애자사용공사의 개요

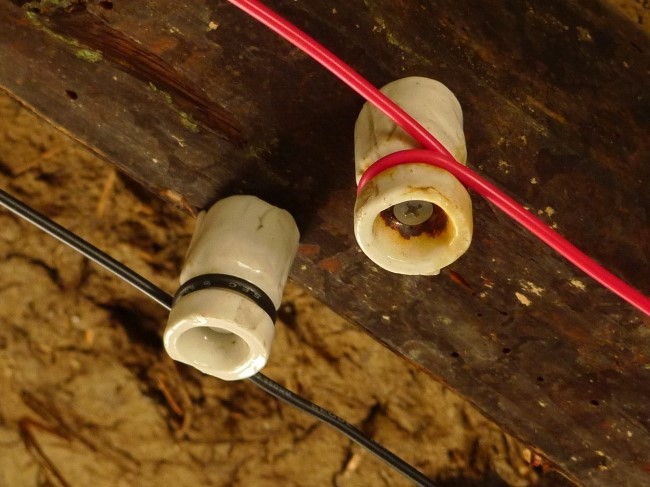

절연전선을 애자로 지지하여 시설하는 배선공사

· 노브를 나사못으로 시공한 다음 바인드선으로 전선을 묶어 고정시킨다.

· 적용

- 전개된장소 및 점검할 수 있는 은폐장소에 시공

- 최근에는 통나무집 등의 한정된 장소에 사용.



2. 설계/시공시 고려사항

1) 전선은 절연전선을 사용할 것

단, 전기로의 주변에서 열로 인한 영향을 받는 장소에 시설하는 전기로용 전선 / 바스덕트배선에 의하여 시설하는 경우 또는 트롤리선을 시설하는 경우 / 취급자 이외의 사람이 출입할 수 없도록 설비한 장소에 애자사용배선에 의하여 시설하는 전선



2) 애자

- 애자는 절연성 / 난연성 / 내수성이 있는 것일 것

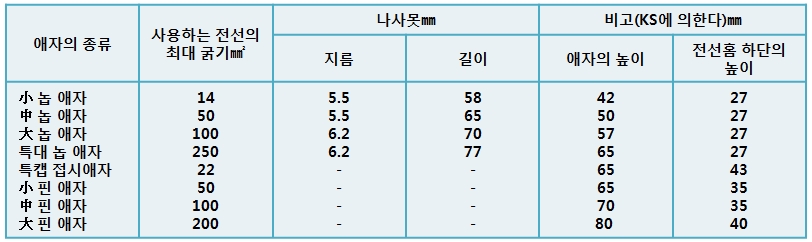

- 애자와 전선 굵기와의 관계는 다음 표에 따른다(배전반 분전반 등의 배선에는 적용하지 않는다)

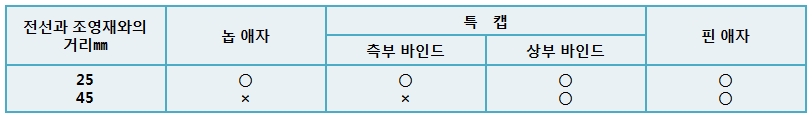

- 전선과 조영재와의 최소이격거리 및 애자의 사용구분은 다음 표에 따른다



3) 애관 등

- 애관은 절연성/난연성 및 내수성이 있는 것으로서 단구 및 내면이 매끄러울 것

- 이동하지 아니하도록 고정시킬 것

- 애관을 2본이상 연속시설하는 경우에는 상호 이탈하지 아니하도록 할 것(테이핑 등)

- 절단 또는 깨진 애관을 사용하지 아니할 것.

- 우선 외에서 사용하는 경우에는 물의 침입이 되지 않는 구조로 하고 외측을 하향으로 하고 전선을 아래쪽으로 구부릴 것.

- 전선관과 연결부분에는 관의 양단부(20㎝ 단 가옥의 외벽을 관통할 경우에는 60㎝ 이내)에는 애자를 설치하여 전선을 지지할 것.



4) 절연전선의 바인드

- 바인드선은 동 또는 철의 심선에 피복을 입힌 것을 사용할 것

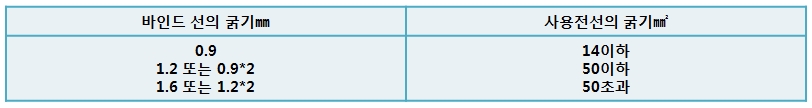

- 바인드선과 전선굵기의 관계는 다음 표에 의할 것(전선에 동선을 사용하는 경우)



- 바인드는 절연전선 및 바인드선의 피복이 손상 및 늘어지지 아니하도록 할 것



5)애자사용배선의 시설방법

- 노출장소 / 점검가능한 은폐장소 / 옥측 및 옥외에 시설하는 노출장소 및 점검가능한 은폐장소로서 400V 미만의 애자사용배선 / 옥측 및 옥외에 시설하는 400V 이상의 애자사용배선으로 노출장소

- 사람이 쉽게 접촉될 우려가 없도록 시설(사용전압 400V이상인 경우에는 사람이 접촉될 우려가 없을 것)

- 절연전선이 조영재 등에 접촉할 우려가 있는 경우에는 합성수지관 또는 애관(연질포함)에 넣어 시설할 것

- 절연전선이 조영재를 관통할 경우에는 그 부분의 전선 모두를 각각 별개의 애관 및 합성수지관 등에 넣어 시설한다(관통하는 구멍은 공용하여도 된다)



6) 배선방법

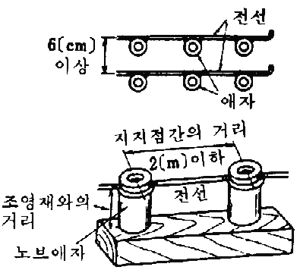

- 배선은 조영재의 하면이나 측면에 시설하고 다음 표에 따라 시설한다(기술기준에 따르면 공사상 부득이한 경우에는 상면에도 취부할 수 있다)

-지지점간의 거리

(주)지름 2mm 이상의 경동선을 사용하고 핀애자 장간애자 등을 사용할 경우에는 전선상호간의 거리를 넓히고 전선지지점간의 거리를 넓힐 수 있다.

- 전선이 조영재를 관통하는 경우에 사용하는 애관/합성수지관 등의 양단은 조영재에서 1.5㎝ 이상 돌출되어야 한다.

- 애자사용의 옥측 및 옥외배선은 상기 배선방법에 따라 시설하여야 한다.
