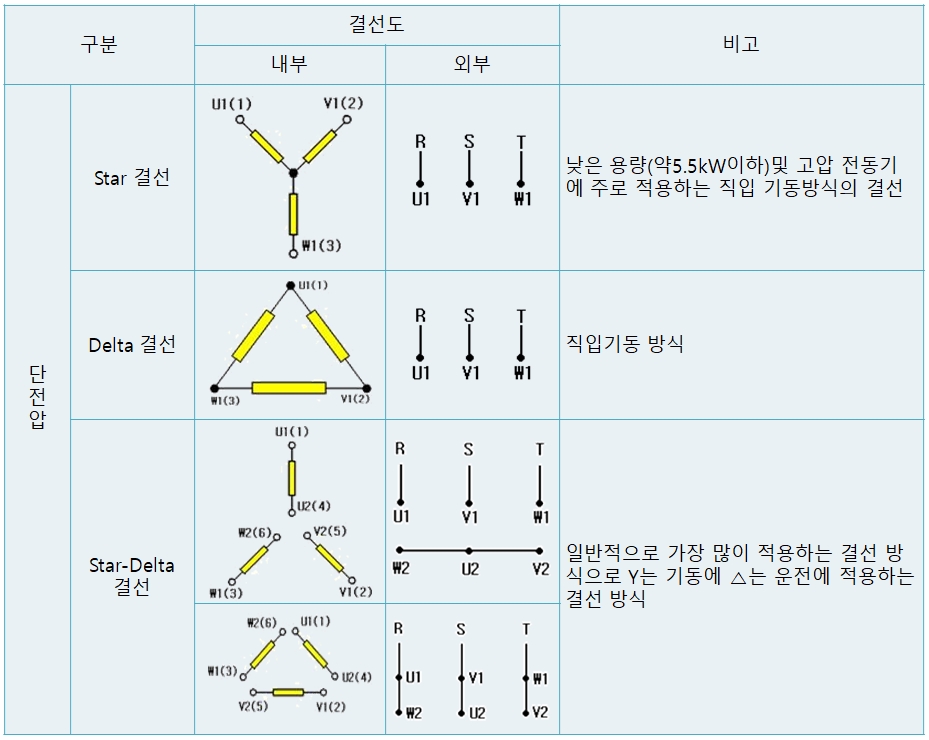

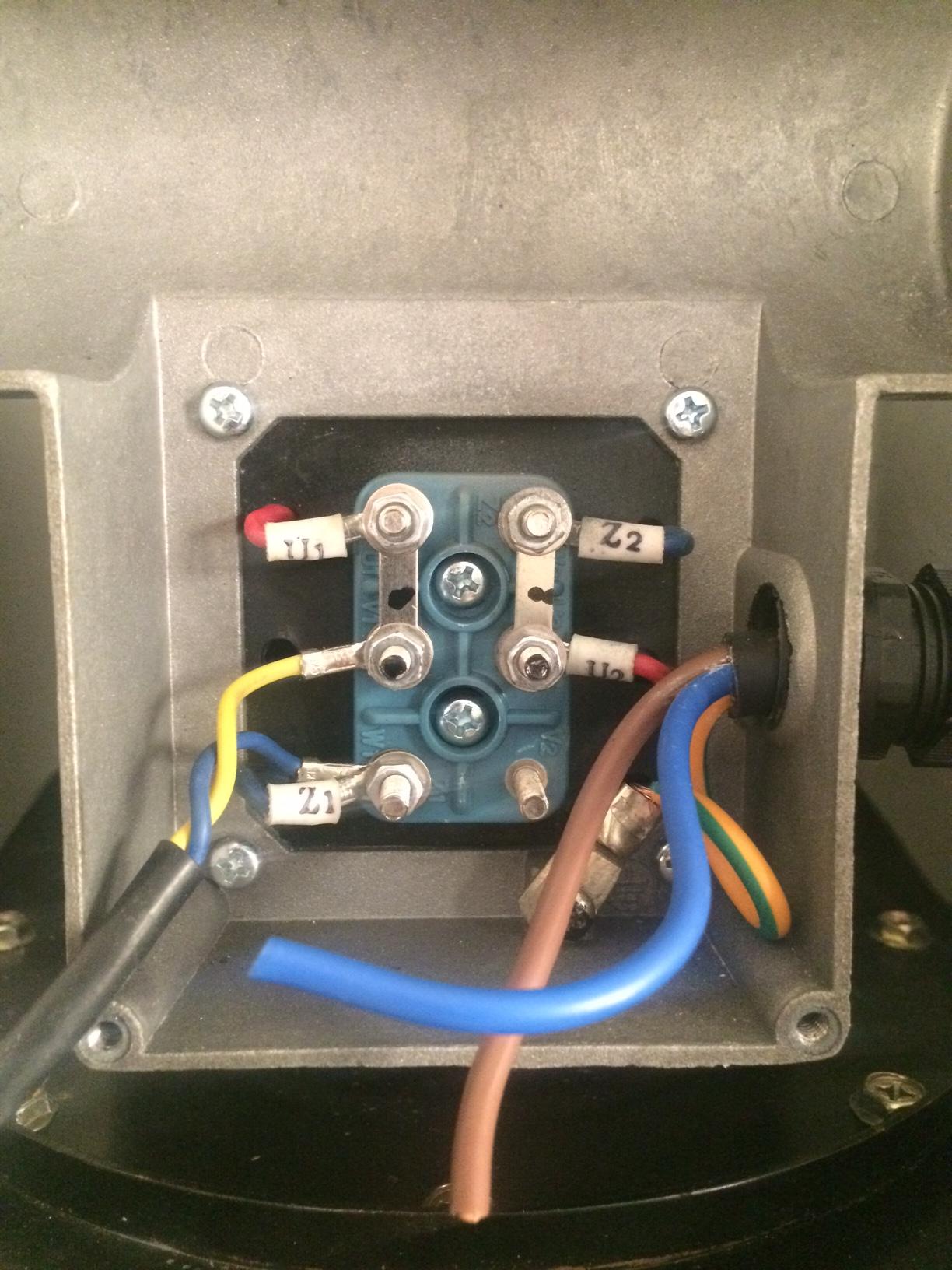

1. 단전압 결선도

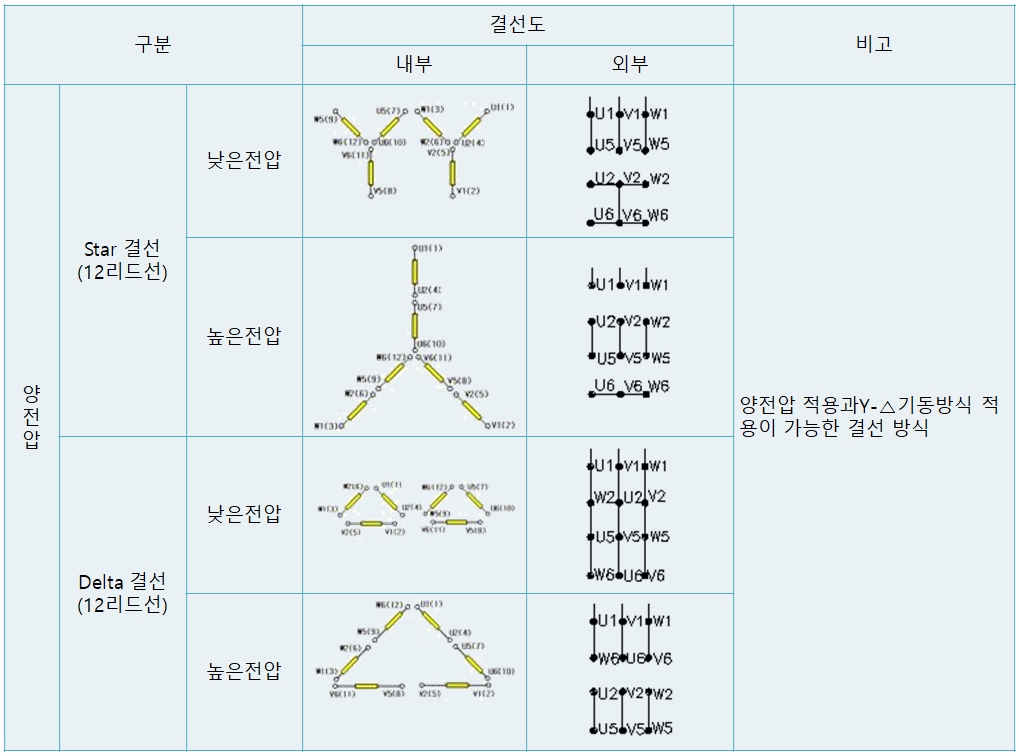

2. 양전압 결선도
상기 리드선의 번호 표기는 리드선에 표기되어 있는 것을 의미하며 R,S,T는 전원을 표기로 위의 그림과 같이 결선할 경우 부하측에서 볼 때 시계반대방향으로 회전하는 것을 표준으로 하고 있음
(명판의 내용과는 약간 차이가 있으나 같은 내용을 포함하고 있음)
상기 그림의 노란 부분은 전동기 내부의 권선을 의미함
