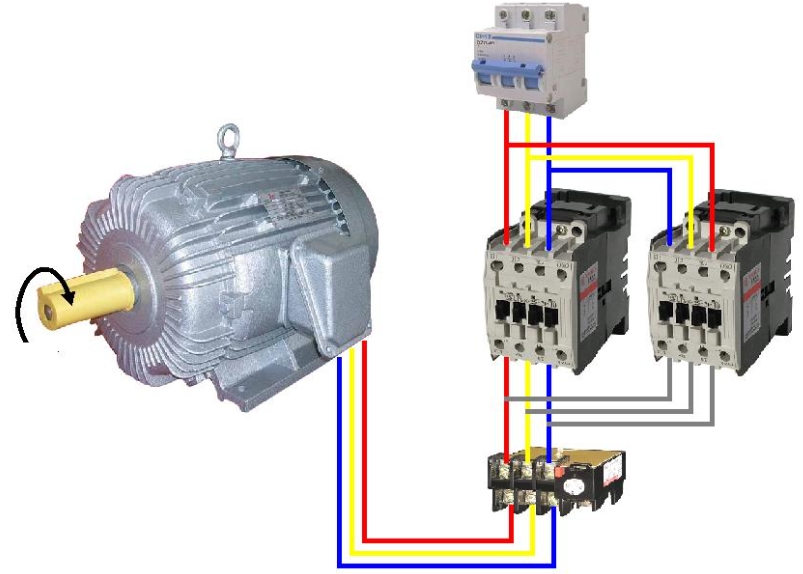

1. 전동기 회전방향 변경 방법
- 3상유도전동기는 전원인입선의 2개의 상을 교차 시키면 전동기의 축의 회전방향이 반대로 됩니다.
- 단, 부하기기의 회전방향에 맞는 결선 및 전동기 냉각 기류가 전동기의 반부하(후드,팬카바)에서 부하측 방향으로 흐르는지 확인을 해야 합니다.
- (일반적으로 저압전동기는 양방향 회전에 가능한 냉각팬을 사용하나, 일부는 단방향 팬을 적용하고 있어, 회전방향이 변경될 경우 전동기 냉각에 문제가 될 수 있음)
1) 직입기동(리드선3가닥)
- 전원 3가닥 중, 2가닥을 교차하여 결선합니다.

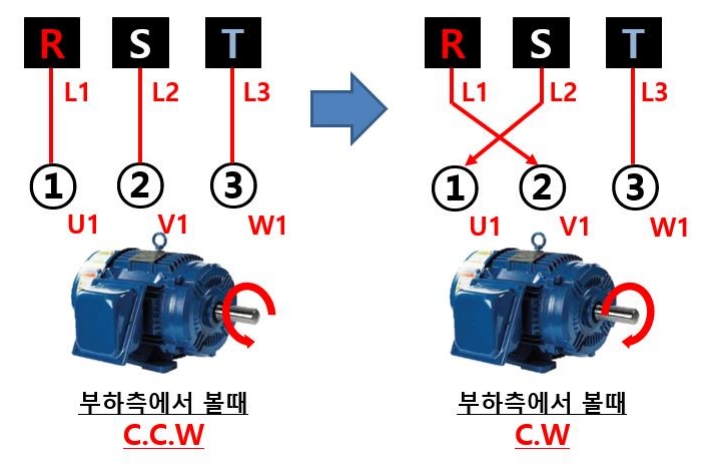

< Fig01. 직입기동(3가닥) 회전방향 변경 >
2) 직입기동(리드선6가닥)
- 전원 3가닥 중, 2가닥을 교차하여 결선합니다.

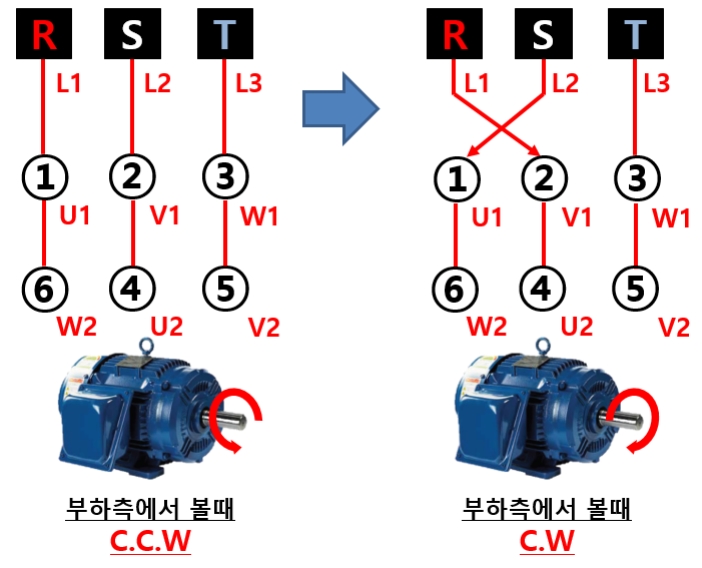

< Fig02. 직입기동(6가닥) 회전방향 변경 >
3) Y-D기동

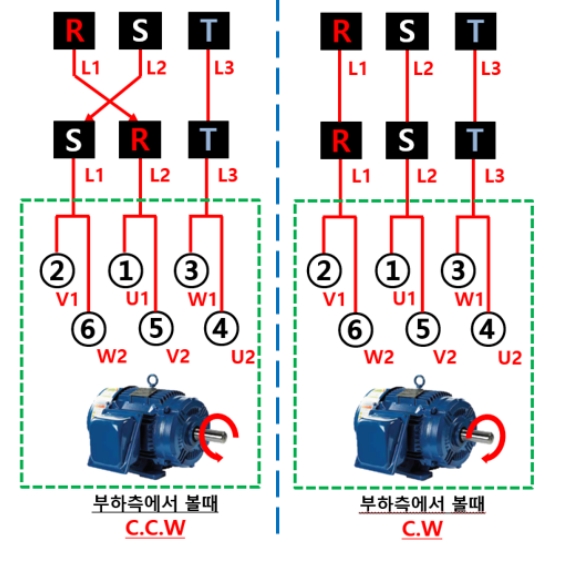

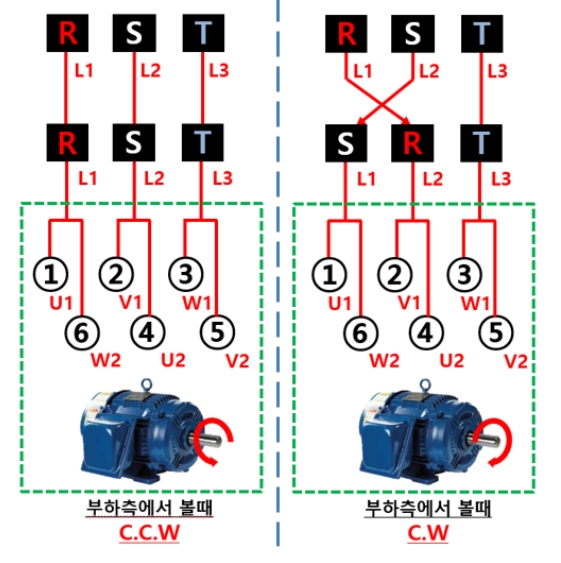

< Fig03. Y-△기동 회전방향 변경 >

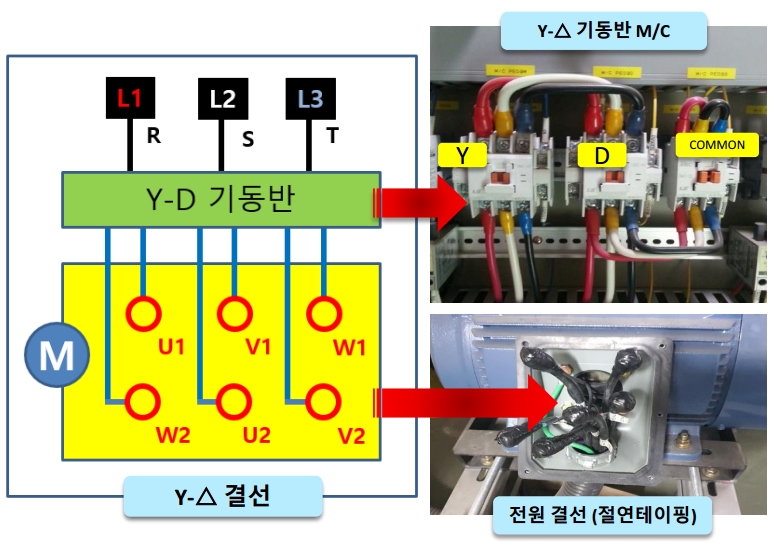

2. Y-△ 기동반 결선 설명
주)
1. Y-D 기동 방식 (Y결선으로 기동하여 Delta(직입)로 운전)
2. Y-D 기동반(판넬)에서 오는 전원선 6가닥은 전동기 리드선 6선과 각각 연결 되어야한다.
[ 출처 : 효성중공업 ]
