전동기(Motor)의 종류 및 AC/DC전동기의 특징

전동기(Motor)의 종류 및 AC/DC전동기의 특징

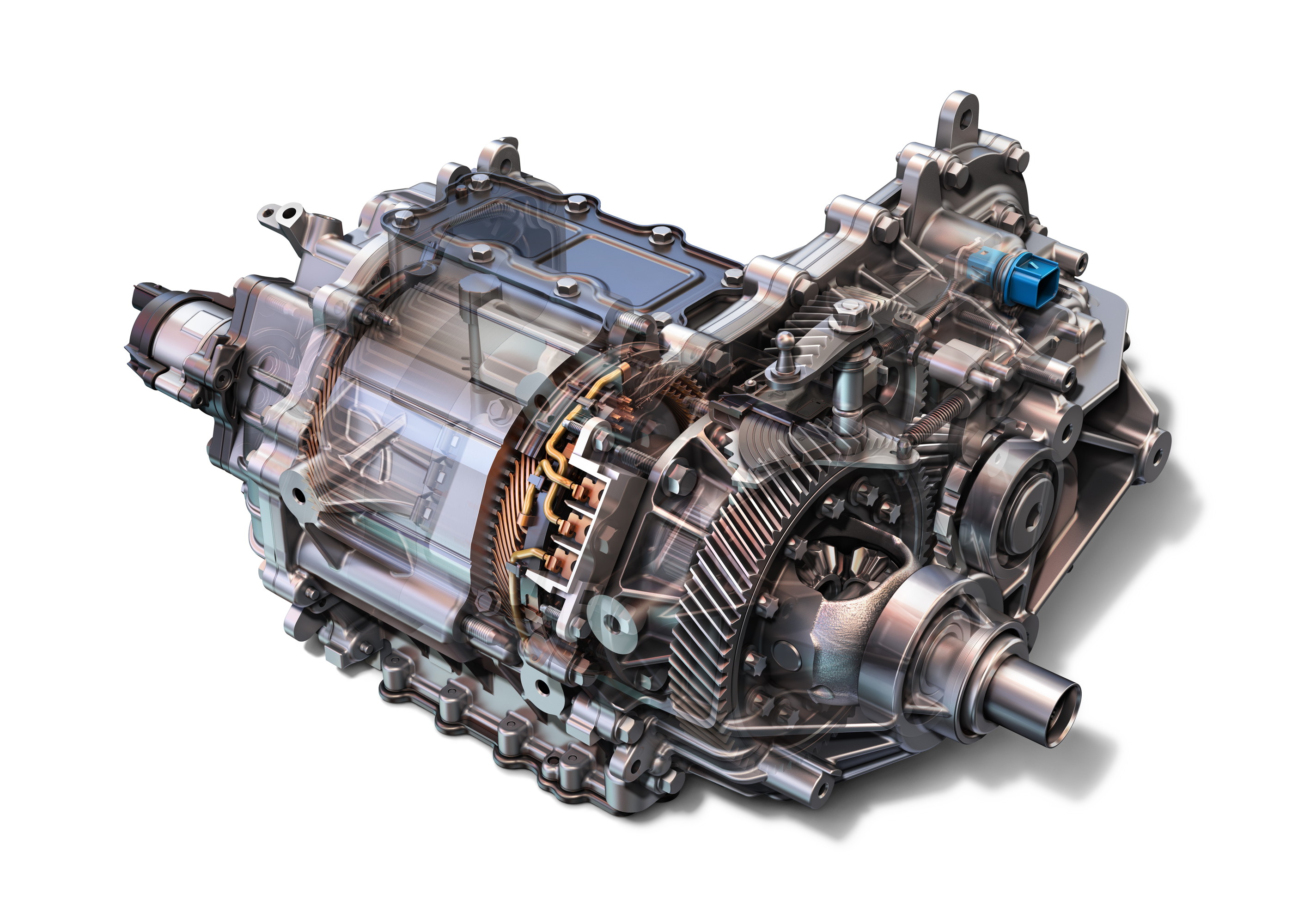

1. 전동기의 정의

- 전동기는 입력인 전원으로부터 전력을 받아, 출력으로 기계적인 동력을내는 회전기를 뜻하는데, 즉, 전기에너지를 기계에너지로 변환하는 회전기라 말할 수가 있다.

- 입력 : 전원(전력)

- 출력 : 기계적인 힘(회전력 등)

- 電(전)기를 받아 動(동)력을 발생 시키는 機(기)계

- 에너지변환장치 중, 전동기는 엔진과 유사한 기계장치로, 동일하게 기계적 회전력(출력)을 발생시키나, 입력이 화학(석유,가스)적 에너지냐 전기적 에너지냐의 차이가 있음





2. 전동기의 종류

반응형

- 전동기의 종류는 여러가지가 있으나, 크게 전원의 종류로 구분할 수 있다. 직류전원으로 구동되는 직류(D.C)전동기, 교류전원으로 구동되는 교류(A.C)전동기로 분류 한다.



- 권선형은 농형보다 기동특성 및 속도 제어성이 우수하나, 유지보수에 필요한 부품이 많고, 최근 인버터로 농형 전동기의 속도를 제어할 수 있어, 농형 유도 전동기가 대부분을 차지하고 있음.





3. AC 유도전동기의 특징

1) 유지보수의 편리성 : 내부 구조가 단순하고, 대부분의 자재가 반영구적수명을 갖고 있어, 유지보수가 편리함

2) 높은 호환성 : 산업 전반에 사용하는 전동기가 대부분 유도전동기로 표준화/규격화로 인해, 제조사가 달라도 대체품으로 호환성이 높음

3) 전원을 간단히 얻을 수 있고, 구조가 간단하고 견고혀며, 경제적이며, 취급이 용이하여 운용함에 있어 편리함

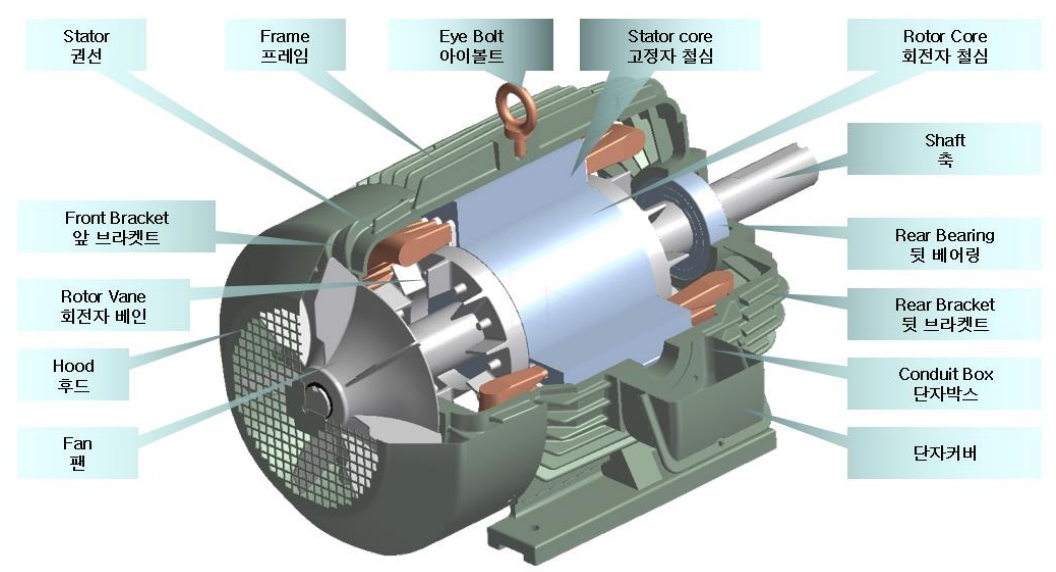

4. AC 유도전동기의 내부 구조





5. DC전동기의 특징

1) 고정자에 일정한 전류가 가해져 발생하는 자장 또는 영구자석에 의해서발생하는 자장내에서 회전자의 코일이 받는 힘에 의해 회전

2) 정류자를 이용하여 회전자가 회전하더라도 코일에 흐르는 전류의방향을 바꾸어 주어 항상 일정한 방향으로 회전력이 발생하도록 함

3) D.C전동기의 회전력은 전류에 비례하고 회전속도는 전압에 비례

4) 방향과 속도 제어가 간단하고, 효율이 높음

5) A.C전동기에 비해, 유지보수가 분리함(정류자 교체 등)

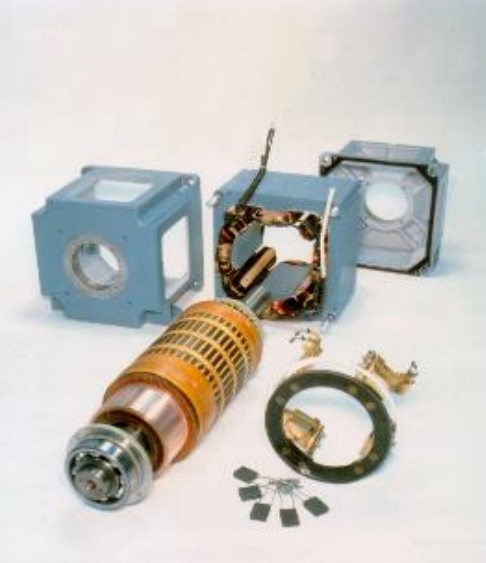

6. DC전동기의 내부 구조

1) 고정자 : 전동기에 고정되어 있는 부분으로 권선을 지지하는 철심

2) 회전자 : 전동기에서 회전하는 부분으로 전기자라고 하며 권선을 수용

3) 정류자 : 전류의 방향을 주기적으로 바꿔주어 전기자에 공급하는 장치

4) 브러시 : 돌아가는 정류자에 닿아 전류를 끌어들이는 장치
