TV수신시스템(Television Reception)의 공사방법

TV수신시스템(Television Reception)의 공사방법





1. TV수신시스템의 시공시 건축공정과 시공절차

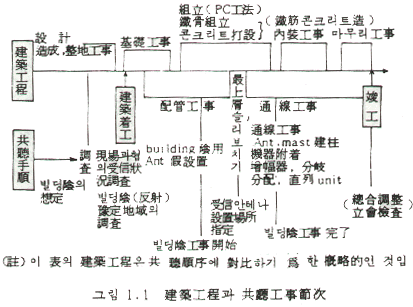

TV 공청공사의 시공절차는 그림 1.1에 나타난 대로 건축공사 공정에 맞춰 시공한다. 또 건축의 진행상황에 따라 공정표의 수정과 작업의 진행에 주의해 관계부분과의 충분한 협의가 필요하게 된다. 여기서는 건축공정과 공청관계에 대해 시공측에서 본 주의점을 설명한다.

1) 건축 착공전의 절차

건축물의 계획이 완성되고 종합적인 설비의 설계에 이르러서는 TV공청설비의 설계도 병행된다. 이 기간의 작업절차는 다음과 같다. 특히 최근의 전파장해는 복잡하고 대형화되고 있어 적합한 대책을 강구할 높은 수준이 요구된다.

1-1) 건축장소 또는 부근의 전파상황의 조사

안테나를 설치할 장소 및 높이를 상정하고 전파의 강도(수신레벨)를 조사하고 수신화상상태를 조사한다.

1-2) 건축물에 의한 인근주변의 전파발생상황 조사와 예측

건축물이 완공되었을 경우 그 후면과 전면에서 ghost등의 장해를 받는 지역의 예상 등 이들 지역의 개선책과 대책을 실시할 경우 건축물의 배려 및 예산문제가 대두된다.

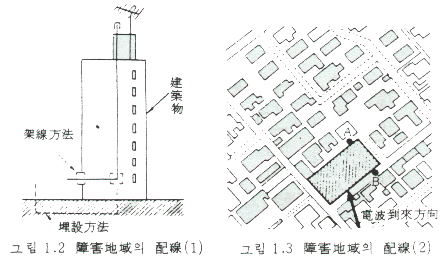

- 장해지역용의 배관을 빌딩 공청용과는 별도로 준비해 둔다.(그림 1.2)

- 건축물로부터 외부까지의 배관방법을 정한다.

건축물의 그늘이 되는 지역에 배선은 그림 1.3 A측에 또 반사파에 의한 장해가 예측될 경우에는 B측에 행하며 가선 또는 매설에 의한 공법 등을 고려한 방법을 취한다.



2) 건축착공후의 건축협의

2-1) 설계도를 점검해 변동이 있으면 확인을 한다.

설계변경 등으로 증폭기가 추가되었을 경우 또는 분기 분배기가 증가 했을 경우 배선방법, 기기를 수용할 함의 치수 등 기구를 부착할 계단에 문제가 발행하지 않도록 한다. 또 수신점과지지 mast(자립식,측면식 등)의 앵커볼트의 부착위치 등 시공상태를 확인한다.

2-2) 증폭기 전원인입 확인

증폭기 등은 전원내장형이나 케이블의 형태에 따라 전원 콘센트가 필요하게 되므로 현장에서 확인한다.

2-3) 벽면단자의 증감 등에 대한 설계변경

벽면단자의 추가를 圖示만으로 처리하지 않고 block diagram, level diagram에 따라 접속방법과 레벨을 확인하고 경우에 따라서는 간선계통의 변경 등을 배려하는 것이 필요하다.



3) 건축 착공후의 시공절차

3-1) 안테나 mast의 부착

설계시 안테나 위치 및 부착방법 등은 예정이므로 시공전에 다음 사항에 대해 확인한다.

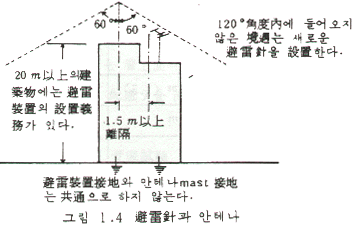

3-1-1) 피뢰침과의 관계(보호각 범위내에서 설치)

· 피뢰침과 안테나의 보호각이 60° 이내에 들어오게 설치하며 보호각 범위내에 들어오지 않을 때에는 새로운 피뢰침을 설치할 필요가 있다.

· 피뢰침과 안테나의 이격거리는 1.5m 이상이 되도록 한다.

· 피뢰침용 접지와 안테나 mast용 접지는 공통으로 하지 않고 개별로 설치한다.



3-1-2) 안테나 설치거리의 관계

· 가공전선과 수신안테나의 접근제한거리(전기설비기술기준),

수신안테나가 가공전선보다 높은 경우 수신 안테나와 가공전선과의 수평방향의 거리이상 이격하여 설치한다.

· 배기공(냉,난방, 배연공 등)과의 관계

· 수조탑과의 관계(전파장해)

· 네온탑의 설치예정이 있을 때(야간 중의 장해)

· 작업상의 문제(mast 부착시의 경우)

· 안테나 케이블과 가공전선과의 거리

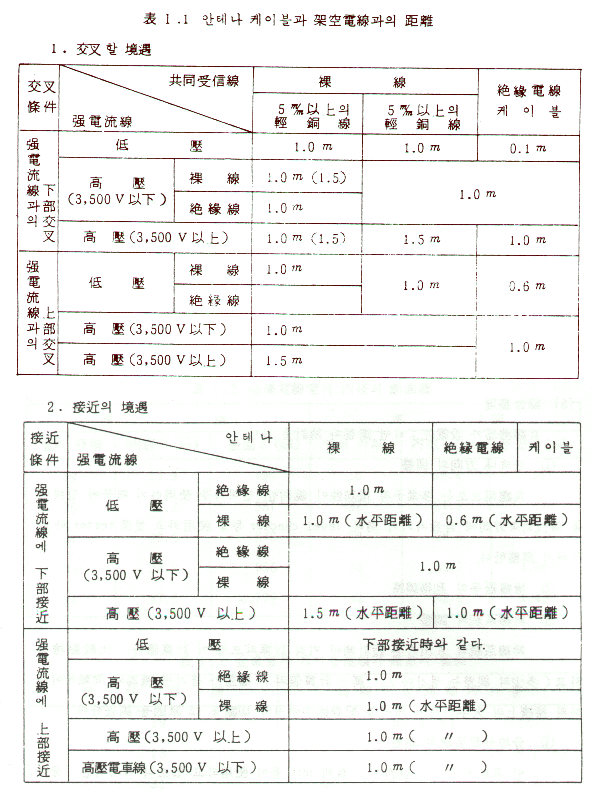

안테나 케이블과 가공전선과의 거리는 표1.1에 따른다.

3-2) 안테나 mast의 설치방법

mast는 자립식인지 측면식인지(자립식이면 mast base의 콘크리트 기초의 배려, 지선을 설치할 경우에는 옥상면의 점용부분의 배려. 또 측면식의 경우에는 지지금구 부착용 안테나 볼트의 배려)를 결정하고 안테나 설치장소와 동시 입상배관의 위치도 정한다.

3-3) 안테나 설치위치에서의 수상시험

안테나의 위치를 정할 때는 수상시험을 실시해 최고 품질의 수상품위가 얻어질 수 있도록 위치를 확인한다.



4) 공청용 기기의 설치

공청용 기기의 부착시기는 건축물의 내장마무리 방법 등에 좌우되며 특히 벽면에 유니트를 설치할 때는 주의를 요한다. 도료 등의 마무리 시기에 기기가 더럽혀질 우려가 있으므로 내장 후에 설치하도록 한다.



5) 종합정리

공청기기가 설치완료되면 조정과 시험을 한다.

5-1) 안테나 방향의 조정

공청용으로는 다소자의 지향성이 예리한 안테나를 사용하기 때문에 안테나를 전파도래방향에 합치시키기 위해 level checker 등을 사용하고 수신 tester 와 병행해서 조정한다.

5-2) 증폭기 등의 이득 조정

5-3) 간선계통의 조정

간선계통의 입출력은 설계시에 미리 계산되므로 이 계산치와 비교점검을 하고(다소의 차이는 발생한다) 계산치와 차가 생기면 기기와 동축케이블과의 접속상의 실수라든가 케이블 배선 도중에서의 절단 등 그 원인을 조사한다.

5-4) 분기배선계통의 조정

이 계통에서는 일반적으로 직렬유니트 등이 사용되고 있으나 여기서는 분기 분배단위 또는 벽면단자마다 수상시험 및 레벨 측정을 하고 기록하여 보관하는 것이 보수 점검등에 도움이 된다.





2. TV수신시스템의 배관배선공사

배관공사는 금속관공사 또는 경질비닐전선관을 사용하며, 금속관배선 및 경질비닐관 공사에 준한다.





3. 배선공사

1) 배선공사시 주의사항

· 동축케이블을 관내에서 접속하지 말 것.

· 배선은 반드시 손으로 하고 2인이 함께한다.

· 케이블 선단은 다음 작업까지 방습을 위하여 테이핑 처리한다.

· 배선 후 기기수용함 내에 케이블의 행선을 표시한다.

· 전선관에 입선되는 케이블의 단면적은 관내경단면적의 40%이하가 되게 한다.



[표1.5] 전선관에 1개의 케이블을 입선할 경우의 전선관의 굵기

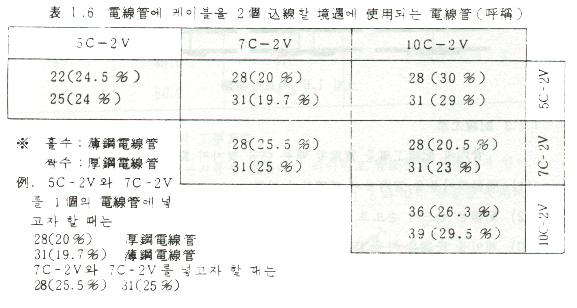

[표1.6] 전선관에 2개의 케이블을 입선할 경우에 사용되는 전선관 및 케이블 단면적이 차지하는 비율





4. 기타공사

1) 기기 수용함

분기기,분배기를 콘크리트 벽면에 수용하는 것으로 철제함을 매입하여 기기와 함께 증폭기를 설치할 때는 전원콘센트를 설치한다.

2) entrance cap

entrance cap은 안테나로부터 동축케이블을 건물내로 인입할 경우와 간선을 건물밖으로 인출하는 부분에 사용한다. entrance cap은 박강전선관용과 후강전선관용이 있고 cap의 출입구에는 동축케이블 인출용 절연판을 나사에 의해 부착하게 되어 있다.





5. 기기의 설치

1) 안테나 mast의 설치

어떤 고감도의 안테나를 설치해도 설치장소가 나쁘면 성능을 충분하게 발휘하지 못하게 된다. 따라서 다음사항을 고려하여 설치하여야 한다.

1-1) 안테나의 설치장소

최상층의 슬라브를 다 친後 설계상에 안테나 설치장소로 문제가 없는지 현장을 조사한다. 안테나 설치장소로는 ghost등의 전파장해가 적고 가장 안테나 출력전압이 큰 지점을 골라 도래전파가 펜트하우스의 그늘에 들어가지 않도록 주의한다.

1-2) 안테나 mast의 설치방식

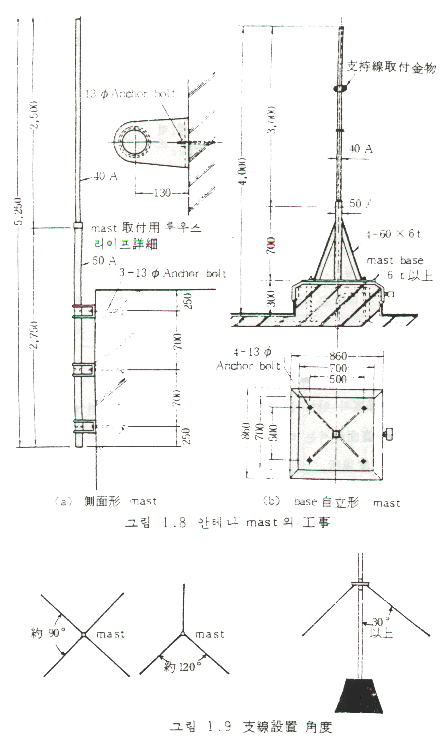

풍속 40m/s 이상에 견디어 낼 강도가 필요하며 기초부는 콘크리트대를 만들고 매입볼트에 의해 고정한다. 안테나 mast의 설치방법은 그림 1.8과 같이 옥탑의 측면에 하는 측면설계형과 base자립형이 있다.

지선은 mast의 최상부부터 설치하는 것이 기계적으로 가장 유효하기만 안테나와 지선이 접근하는 것을 피해 30~50cm 아래에 설치한다. 지선에는 1.3㎜~2.7㎜(16~12번선)정도의 아연도금 철선을 사용한다. 지선을 3방 또는 4방에 똑같은 각도에서 지선과 mast와의 각도는 30° 이상이 되게 한다.



2) 증폭기의 설치

증폭기는 안테나 mast에 설치, 벽면에 설치, 기기수용박스에 설치하는 방법 등이 있으나 아파트나 공공주택 등은 분기 분배기를 넣는 기기 수용박스에 설치한다. 기기수용박스내에는 목재판(10mm두께)에 증폭기를 설치한다. 이때에 분기분배기의 배열 및 입출력케이블의 방향을 충분히 고려해 위치를 정한다.

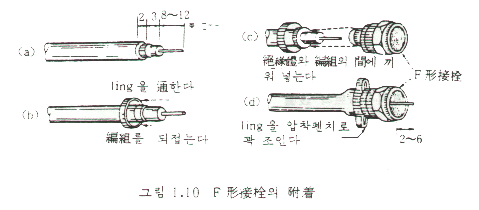

3) F형 콘넥터의 취부

동축케이블과 기기의 접속에는 F형 콘넥타가 일반적으로 사용되고 있다.

온도의 변화로 동축케이블의 중심이 신축하고 접속불량을 생기게 할 경우가 있으므로 규정치수대로 절단한다.

짧은 케이블의 양단에 콘넥터를 접속할 경우에는 케이블에 loop를 만들고 심선이 미끄러지지 않도록 하고 나서 콘넥터를 취부한다.



4) 분기 분배기의 설치

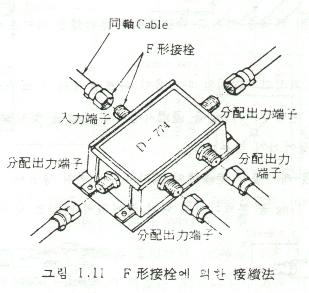

분기 분배기에 동축케이블을 접속하는 데에는 그림1.11과 같은 F형 콘넥터방식이 주로 쓰이고 있다. 케이블의 접속은 F형 콘넥터를 사용하고 있기 때문에 납땜의 필요없이 간단히 접속된다. 빈 단자가 있을 경우에는 종단저항을 접속시킨다.



5) 직렬유니트의 설치

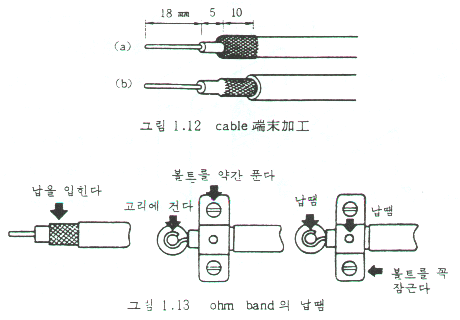

직렬유니트의 입출력단자는 ohm band방식 이므로 동축케이블의 접속시에는 심선과 편조가 접촉하지 않도록 주의하고 입출력단자를 확실히 하여야 하며, 납땜시 심선과 편조사이에 있는 합성수지가 녹지 않도록 신속하게 한다.
