1. Plutter장해의 정의

이동물체에 의한 수신장해(Plutter장해)란 고가철교,열차가 통과할 때,비행기가 상공을 통과할 때,화면전체가 흔들리거나,同期가 벗어나가는 경우가 있다. 이와 같은 장해를 말하며, ghost와 fading이 복합된 장해이다. 이 현상은 수신안테나에 도래하는 전파의 세기가 비행기와 열차 때문에 수신기 AGC 기능의 범위를 넘어 크게 변화하는 경우에 장해가 심하다. 이 plutter장해는 수신측에서 안테나로 개선하는 수밖에 없다.





2. Plutter 장해의 개선

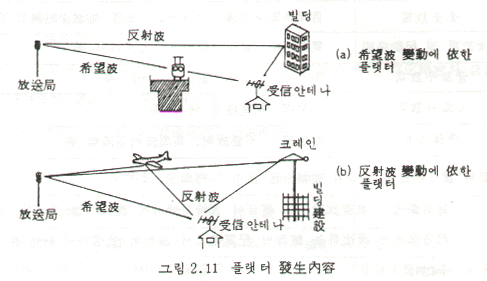

그림 2.11은 platter 발생의 구분으로 비행기에 의한 plutter 의 경우와 전차와 열차에 의한 경우는 그 방지방법이 다르다.

1) 비행기에 의한 platter

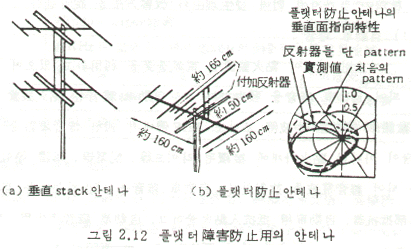

上方으로부터 오는 방해파를 될수 있는 한 수신하지 않는 안테나를 선택해 희망파를 강하게 수신할 수 있는 장소에 안테나를 설치한다. Platter 방지용 안테나는 그림 2.12와 같다.



2) 전차와 열차에 의한 plutter

반응형

안테나의 위치가 전차와 열차의 통과위치에 후방이 되지 않도록 안테나의 높이와 장소를 택해 plutter를 방지한다.





3. 잡음장해의 정의

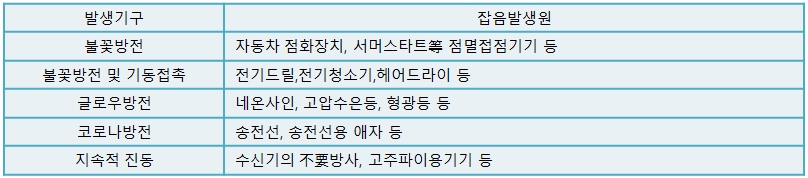

TV주파수帶(VHF,UHF)에 존재하는 잡음발생원은 자동차,송배전선,전기철도, 각종전동기, 각종 고주파 이용설비,네온,수은등 등이 있다. 발생기구에 의한 잡음을 분류하면 표2.4와 같다.

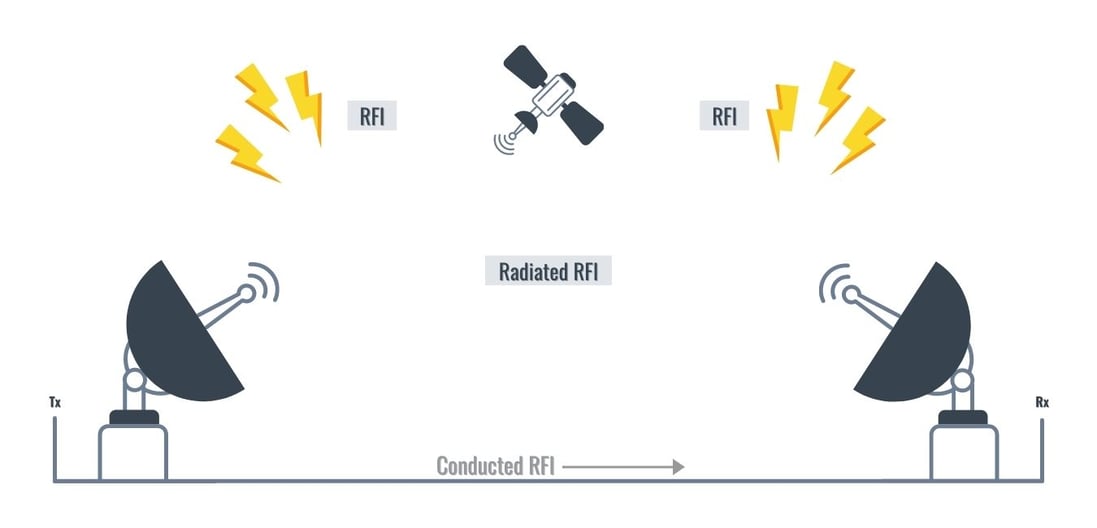

4. 잡음의 혼입경로

· 잡읍원에서 직접방사되는 잡음이 직접 안테나에 혼입하는 경우

· 잡음원에서 유출하는 잡음이 배전선에서 방사돼 수신안테나에 침입하는 경우.





5. 잡음의 방생이유와 개선방법

1) 자동차 잡음

가솔린 엔진의 점화장치는 전기불꽃을 이용하고 있으며, 이 전기불꽃이 원인이 되어 자동차 잡음을 발생한다. 이 자동차 잡음은 점화장치 및 차체의 구조, 치수관례 등으로 中波帶 보다도 VHF대에서 강한 잡음장해를 준다. 전기불꽃이 잡음이 아니라 점화마개에 접속된 리이드선, 배전선, 차체 등이 공지기나 안테나가 되어 잡음전파를 방사한다.

자동차 잡음을 방지하는 데는 자동차 잡음방지용 외부저항기, 자동차용 저항入점화플러그, 자동차 잡음방지용 고압저항전선이 있다. 그러나 자동차 잡음과 같이 불특정 다수가 원인이 된 경우에 있어서 본래 전파잡음은 발생원측에서 방지해야만 하나 수신측에서도 방지책을 생각하여야 한다.

수신안테나를 도로측에서 떨어져 설치하고 피이더를 동축케이블로 하면 상당한 자동차 잡음을 방지할 수 있다.



2) 기타 불꽃잡음

불꽃이 원인이 되어 잡음을 발행하는 기기는 매우 많아 자동차도 그 예인데 소형 정류자 전동기도 정류불꽃이 잡음의 원인이 되는 경우가 있다.
