1. 전화설비의 개요

전화설비는 외부와 내부 또는 내부 상호간에 정보(음성, 데이터, 문자, 영상 등)의 송수신 및 전화연락을 하기 위한 장치로서, 구내교환기는 회선을 집약하여 사용효율을 높이고 전화설비의 경제적인 이용을 위해 설치되고 있다.

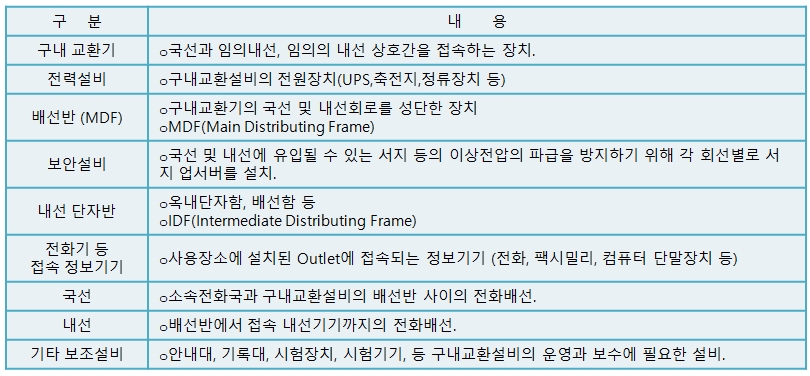

2. 구내교환설비의 구성





3. 교환방식

직선 결선방식과 교환점 방식으로 구분할 수 있고, 교환점방식을 일반적으로 채택하고 있으며 그 세분류는 다음과 같다.

반응형

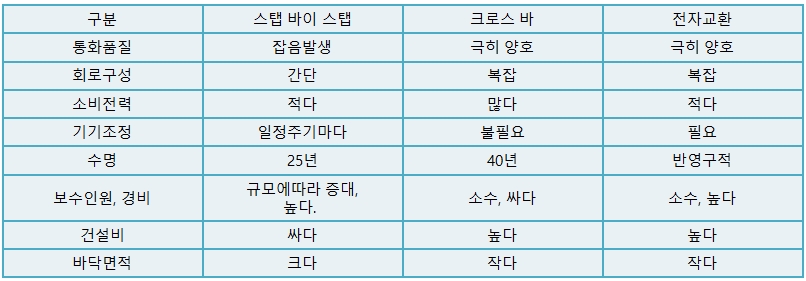

4. 교환방식별 특성비교

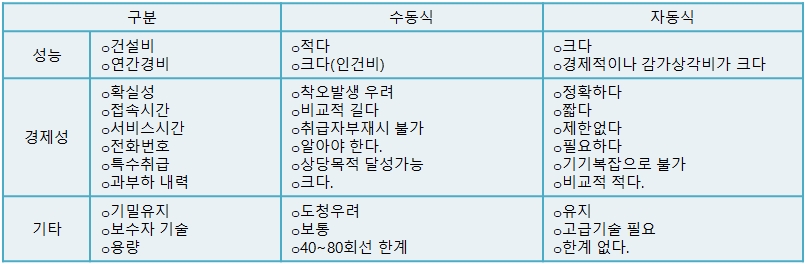

5. 자동식교환방식의 특성비교





6. 구내교환기의 설계

1) 시설설계

관계법에 저촉여부 검토

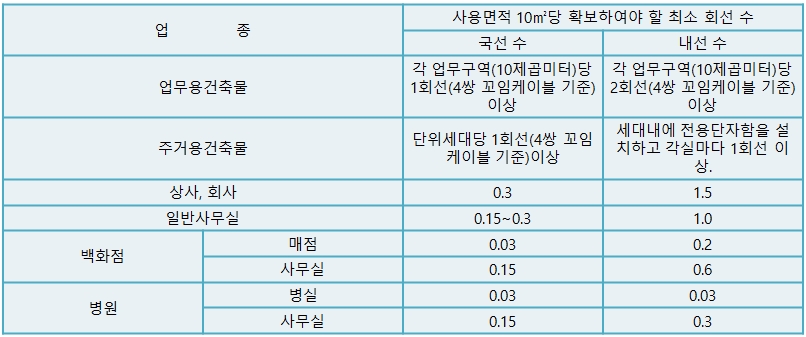

1-1) 내선전화기 및 국선수의 약산



1-2) 회선의 표준설비 수



2) 제조설계

2-1) 스위치 수 산출

스위치 수 = 최 빈번시 호출량×호출손율(통화중으로 접속할 수 없는 확율) = 호출 수×평균보류시간

2-2) 기기가수의 결정

1기에 탑재하는 스위치 가수 결정→스위치 수로부터 소요가수 결정→기의 총 연장과 교환기실의 소요면적 약산.



3) 교환기실의 설계

3-1) 각 실의 구분과 평면계획

경제적인 배선루트와 취급자 및 보수요원의 작업편리성을 고려한다.

· 층고 : 4m이상 확보

· BATTERY ROOM : 별도의 실로 구성.

· MDF(Main Distributing Frame)실 및 교환기계실

· 전력(UPS) : 외부잡음, 서지, 순간정전 방지.

· 공기 조화실(항온 항습기) : 교환기의 온도특성에 따른 실온 유지.

· 교환실(침실 및 휴게실)

· 보수 요원실 및 창고

· 조명 : 조도-1.000lx, 눈부심이 없고 시그널 램프의 동작상태를 판별하는데 지장이 없을 것.



3-2) 교환원 자격과 소요인원

· 교환원 자격 : 법률로서 부여(비밀유지)

3-2-1) 취급자 인원배치(PBX 기술기준)

가장 바쁜 시간에서의 평균응답시간으로 규정

(1좌석 : 5초이하, 2좌석 : 4초이하, 3좌석 : 3초이하)

3-3) 보수요원 : 기술자격 소지자



4) 교환실의 건축공사시 검토사항

· 바닥하중 내력 : 600~1,000 ㎏/㎡

· 층고 : 교환기 높이 + Access Floor 높이 + 케이블 렉(30~50㎝)

· 벽면보강 : 벽면설치 교환기(크로스바 자동교환기)

· 출입구, 복도, 계단 등은 기기(교환기, 정류기, UPS, 항온항습기 등) 반출입에 지장이 없는 높이 및 넓이로 한다.





7. 구내선로

배관 및 배선은 교환기 시험운전 전까지, 교환기 시험운전은 준공 1~2 개월 전까지 완성하는 것이 필요하다.

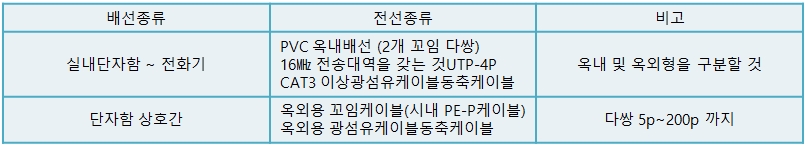

1) 전화용 배선

증설에 대비한 예비 관로의 설치가 필수적으로 되고 있다.



2) 회선종단장치

· 주거용건축물의 통신용 인출구는 모듈러잭이나 4단자형커넥터 또는 동축커넥터 등으로 종단하여야 한다.

· 업무용 및 기타건축물의 경우에는 각 실별(고정된 벽 등으로 반영구적으로 구분된 장소) 단위로 제1항의 통신용 인출구 또는 통신용 단자함으로 종단하여야 한다.

· 인출구의 효율적인 사용을 위하여 통신용선로와 종합유선방송설비 등을 하나의 인출구로 종단할 경우에는 선로상호간 누화로 인한 통신소통에 지장이 없도록 하여야 한다.
