1. 정보통신망(Information Network System)의 구성요소

1) 단말기

정보를 전기적으로 전송하기 쉬운 형태로  바꾸어 주는 장치로서 모뎀, 데이터 단말기, 영상 표시장치, 전화기 등을 말한다.



2) 전송로

정보전달의 수단으로 사용하는 선로



3) 교환기

단말기 간의 접속 및 각종 통신서비스를 제어하는 장치.





2. 정보통신망의 구성요건

· 누구나 자유롭게

· 어디서나

· 동일한 품질로 신속하게

· 경제적으로

· 정확하고 안정된 통신망을 제공 받을 수 있을 것.





3. 정보통신망의 분류





4. 광통신 방식이란?

광통신 방식이란 파장이 0.8~1.7㎛ 정도의 가시광선으로부터 근적외선을 정보전달 매체로하는 통신시스템으로서 DATA통신에서 전자계산기와 단말장치와의 연결통신 회선선로방식으로 전송매체로 광 화이버를 사용하는 통신 시스템이다.(데이터통신 참고)

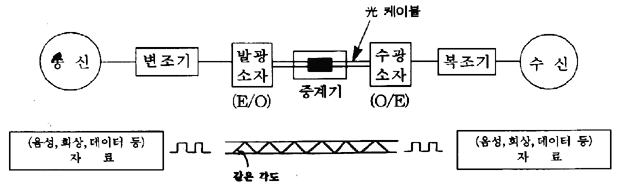

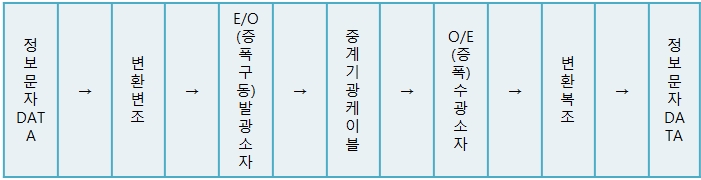

5. 광통신 방식의 계통 구성







6. 광통신 시스템의 전송방식

① 디지털 광전송방식

② 아날로그 광전송방식

③ 광변조 방식

④ 다중화방식

⑤ 파장분할방식 : 하나의 광섬유에 서로 다른 여러 개의 광(光) 신호를 전송하는 방식으로 주로 채택되는 전송방식이다

※ 특징

· 양방향 전송이 가능하다.

· 이종신호의 동시 전송이 용이하다.

· 선로의 증설 없이 회선 증설이 용이하다.

· 대용량화가 용이하다.
