1. 디지털전자식(DPBX)교환기의 개요

디지털 전자 교환기는 기존 재래식교환기의 개념을 탈피하여 사용자의 상호 통신기능을 일부분화하고 부가서비스의 대표적인 첨가로 사무자동화 및 고도 정보통신망을 구축하는데 필수 불가결한 역할을 하고 있다.

사업소간의 정보통신 Node로서 음성,데이터,영상 등의 교환이 가능하며 교환기에 전자 메일장치나 컴퓨터장치를 부가 함으로서 정보의 축적 처리가 가능하다.





2. 디지털전자식(DPBX)교환기의 구성

컴퓨터와 거의 동일하며 CPU,Display 및 프린터, 전원장비 (UPS, AVR, Battery), 전화회선, OA기능 부속장치 등으로 구성된다.





3. 주요기능

기본적인 교환기능 이외에 부가적인 기능을 더 많이 가지고 있으며 다른 정보기기와의 공동운영이 가능한 교환기로서 종래의 전화 교환기 개념보다 종합적인 컴퓨터 기능으로서의 교환기능을 수행하는 컴퓨터의 일종이다.

제어방식은 포선 이론제어(Wirred Logic Control)방식과 축적 프로그램 제어(Stored Program Control)방식 등이 있으며 통화기능 만을 보면 공간 분할형과 시분할형으로 나눌 수 있다.

1) 구내전화

내선대표, 구내페이징, 전자동전송(비상연락망), 부재전송, 단축다이얼, 콜홀더, 콜픽업, 콜웨이팅 등



2) 다기능 전화

전화회의, 원터치콜, 메모리콜, 상대번호표시, 부재시 착신기록, 통화요금표시, 개별페이징 등



3) 음성축적서비스

음성메일, 화중메일, 부재시 응답, 홍보 등



4) 전화망서비스

전화 및 전용선을 이용한 각종 네트원크, 정보검색, 데이터 베이스 이용 등



5) 단말접속서비스 기능

데이터단말, 팩시밀리, 퍼스컴, 각종디지털단말접속 등.



6) 문서통신서비스 기능

팩시밀리메일, 다른기종 단말간의 접속 등



7) 영상계 서비스 기능

정지 영상회의, 비디오텍스(CAPTAIN), 전자흑판 등

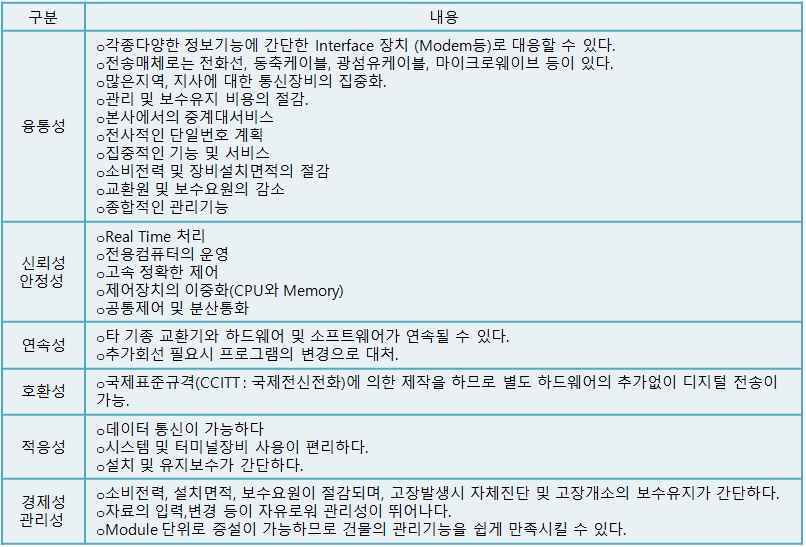

4. 디지털교환기의 특징





5. 설계시 고려사항

1) 건축상고려사항

· 가능한 지상층에 위치

· 바닥 : Free Access Floor

· 층고 : Free Access Floor(450㎜이상)+층고(2400㎜이상)+항온항습기용 공조덕트(400㎜이상)

· 바닥하중 : 500㎏/㎡이상

· 환경 : 온도=18~22℃, 습도 = 50~60%(항온항습기 설치)

· 전원 : 무정전전원장치(UPS)를 설치하고, 용량은 항온항습기를 포함하는 것이 좋다.

· 접지 : 단독접지(등전위 접지가 유리하다)

· 교환기의 용량 : 회선수에 따라 가격이 좌우되므로 내선 및 회선수를 검토하고, 회선증설등 예상되는 증가폭을 예상하여 건축면적, 전원장치 및 항온항습기의 용량의 결정에 반영하여야 한다.

· 정전기 방지대책 강구

· 장비운반에 대비한 통로 확보.

· 부식가스,먼지,전자파간섭등의 영향이 없는 곳.

· 동선의 흐름이 원활할 것.



2) 항온항습기 설치시 고려사항

· 장비의 형태에 적합하도록 공기분배형식(Over Head 또는 Under Floor)을 결정한다.

· 습도가 높을 경우 수증기가 발생하고 습도가 낮을 경우에는 정전기가 발생하므로 온습도 조건을 적하하도록 설정한다.

· 용량산정시에는 기기의 발열량, 인체발열량, 잠재적부하, 예상가능한 재열, 외기인입량, 외부벽의 전도율, 천장,바닥, 문 등의 개구부, 파티션, 유리벽 부분을 고려한다.



3) 전기적 고려사항

3-1) 조명대책

· 바닥면에서 75㎝ 부분에서 600~800Lx 확보.

· 직사광선을 피할 것.(센서 및 표시램프 파악 불편)

· 전반조명은 구간 개폐가 가능할 것.

3-2) 피뢰대책

· 1차 전원이 가공 송전선로 이거나 1차 전원에 피뢰설비가 설치되어 있는 경우에는 장비측에 별도의 피뢰대책이 필요하다.

· 장비 설치지역이 전기쇼크, 뇌서지 등을 받기쉬운 장소일 때 서지보호 등의 별도 피뢰대책이 필요하다.

3-3) 전자유도장해 방지를 위해 필터설치, 배전선의 차폐대책, 유도장해 발생기기 및 배전선과 이격시킨다.

3-4) 정전대책으로 비상용발전기 및 UPS설치

3-5) 교환기 컴퓨터실 내에는 컴퓨터전원회로와 분리된 일반 전원에 접속된 콘센트 설치.





6. 안전 및 방재대책

1) 안전대책

· 비상조명등 설치 : 조도 20Lx 이상

· 장비를 수납한 실(천장,벽,바닥)은 불연성, 난연성 재료를 사용하여 시설하여 화재시 최소 1시간 이상 견딜 수 있는 구조일 것.

· 위험물질의 저장, 통과, 생산지역에서 떨어진 곳.

· 침수,누수가 되지 않는 구조이고 또한 배수시설을 할 것.



2) 장비실 내의 방재시설

· 화재 탐지설비 설치

- Access Floor의 경우

자외선 불꽃감지기가 적합하다.

- 오동작 방지를 위해 AND회로를 구성한다

"예" (광전식 + 이온화식)

· 이동용 소화설비 및 소화대책 강구

- Access Floor의 경우

바닥공간에도 하론소화설비로 배선에 대한 소화대책을 강구한다

· 자동 스프링쿨러 장치는 물의 양을 조절할 수 있는 타입을 선정.

· 쓰레기용 콘테이너는 금속재로 화재억제용 뚜껑을 부착한 것을 설치한다.
