1. IC카드시스템의 개요

ID(Identification)-CARD 시스템은 건물내의 모든 근무자에게 IC BASE의 통일된 신분증(ID 카드)을 지급하여 빌딩 외부의 방문객과 구별함으로써 근무자에게는 편리한 건물 시설의 이용을 제공하며, 외부의 침입자로부터는 시설 및 정보의 보안을 유지하는 양면적인 기능을 제공하여야 한다.

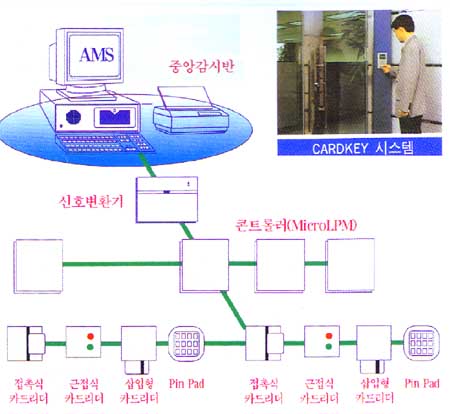

이러한 ID CARD 시스템의 주요 구성은 CARD READER, DOOR LOCK, 방범용 침입 감시센서와 이들을 통합하는 DPC및 통합관리 제어하는 HOST로 구성되어야 한다.



2. ID CARD의 출현배경

① 은행의 CASH 카드나 CREDIT 카드를 비룻한 자기 카드 등의 급격한 보급에 따라 개인 정보기록 매체로서 카드에 요구되는 기능이 한층 고도화되었고,

다음의 기능을 갖는 카드가 강력하게 요구된다.

· 기억 정보량의 증가

· 정보의 기밀 보안성 향상

· 컴퓨터 시스템의 외부 기억매체로서의 기능

② 자기카드는 휴대가 가능한 정보기록 매체로서의 역할을 다하고 있으나 기억용량의 증가 필요성이 대두되고 있다.

③ 자기기록을 해독하는 것이 비교적 용이하기 때문에 정보의 도용을 방지하는 대책이 불가피하게 되어 자기 Stripe보다 나은 정보기록 매체가 요구된다.

④ 이러한 요구들을 충족하기 위해 자기카드보다 우수한 매체로서 새롭게 등장한 것이 IC카드이다.



3. IC CARD란

기존 CREDIT카드나 자기 카드와 같은 크기, 같은 두께의 프라스틱 카드에 MIRCRO-PROCESSOR 및 ROM 등의 소자를 내장하여 대량(현재 8000자 가능)의 정보를 기록하고,카드 내의 정보를 쉽게 읽을 수가 없어 고도의 SECURITY를 보장하는 카드로서 미래 신용 사회의 NEW MEDIA로 각광받고 있는 차세대 카드이다.

반응형

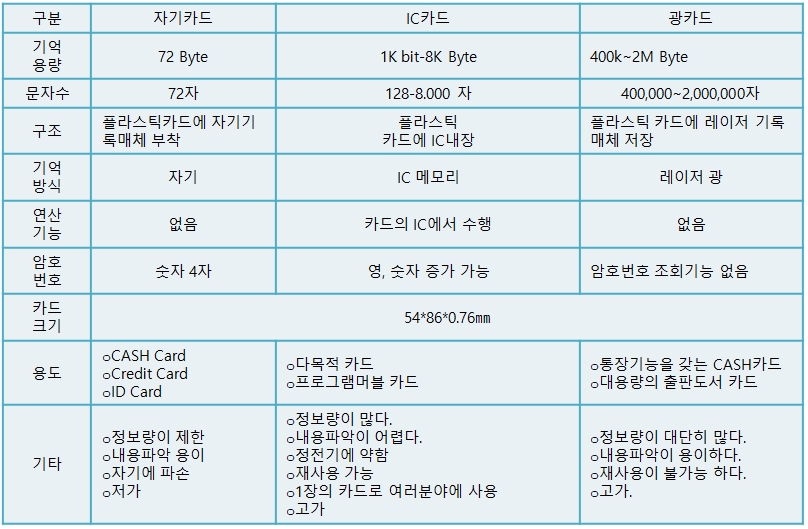

< 자기카드와 IC카드, 광카드의 비교 >



4. IC 카드의 특징

1) 높은 안전성

마이크로프로세서를 내장하고 있어 컴퓨터와 통신이 가능하며 Software에 의해 동작하기 때문에 다양한 응용이 가능하다.

카드 자신이 연산처리를 할 수 있어 고도의 기밀유지가 가능할 뿐 아니라 위조 및 변조 등에 대한 안전성도 우수하다.

2) 대용량 메모리

자기 카드의 100배에 해당하는 2K Byte 또는 8K Byte의 메모리 용량을갖고 있다.

기억내용의 보존성이 우수하고 데이터의 fANDOM한 읽기, 쓰기 및 수정이 가능하다.

3) 다목적 사용

안전성이 높고, 메모리 용량이 크기 떼문에 1매의 카드를 여러 용도에 사용할 수 있다.

용도에 따라 여러 가지 카드를 소지해야 하는 불편을 덜 수 있다.

4) 정보의 분산처리 가능

휴대성이 우수하기 때문에 DATA FILE의 분산보관이 가능하여 HOST 컴퓨터의 부담을 경감한다.

5) 자기카드와 병행사용

종래의 자기 카그와 같은 사이즈로 휴대가 가능한 외부 기억 매체로서 폭넓은분야에 사용 가능하다.

자기띠도 사용 가능하기 때문에 기존 자기 카드 시스템으로부터의 사용변경도 용이하다.



5. IC카드의 종류

IC CARD는 프라스틱에 삽입되는 IC의 종류에 따라 구분되어진다.

1) 단순 MEMORY 카드

· 플라스틱에 삽입되는 CHIP이 단순히 MEMORY CHIP인 경우 ROM이나, PROM, EPROM, EEPROM 등이 주로 사용된다.

· 텔레폰 카드, 게임기용 S/W, 전자수첩의 MEMORY카드로 사용중 비ISO규격의 카드로서 MEMORY 기능을 중시한 분야에서 사용이 예상된다.

2) CPU 내장 카드

· CPU와 MEMORY가 내장된 카드

· CPU는 주로 8 Bit Microprocessor를 사용하며, Memory는 PROM, EPROM, EEPROM등을 사용한다.

· 고도의 판단능력, 데이터 보호능력을 갖춘 일종의 마이컴 형태이며 ISO 표준화 카드로서 향후 IC카드의 모델로 정착되어 간다.

3) 다기능 카드

· CPU 내장카드를 기본으로 정보표기기능, 정보입력기능 보유카드 자체 내에 전원 배터리 내장하고 다양한 s/w 기능을 부가시킨 휴대 단말기라고 할 수 있다.



6. IC 카드 시스템의 구성요소

1) IC 카드

프라스틱 재료인 PVC SHEET를 7∼8장 포개어 열 PRESS한 적층 구조 내에 CPU와 메모리를 1 CHIP으로 내장하고, 인쇄쉐 및 자기 STRIPE 등을부착한 카드이다.

2) READER / WRITER (R/W)

IC카드의 DATA를 해독하거나 입력하고 또 어느 영역의 DATA를 소거하기 위해 IC카드와 접점하는 부분을 가지며 컴퓨터나 터미널과 접속할 수 있는장치이다.

R/W는 응용분야에 따라 KEY PAD, DISPLAY, PRINTER등을 부착할 수 있다.

KEY-PAD : 암호번호의 입력

DISPLAY : 입력의 표시, ERROR표시, 조작지시

접 점 부 : IC CARD와의 접점

CONTROLLER : IC CARD와의 통신, TERMINAL과의 통신, IC CARD R/W 제어

3) 응용 단말기

IC 카드용 CD, ATM, HANDY TERMINAL, POS 시스템 등 응용분야에 적합하게 개발하여 사용할 수 있다.



7. 기 능

1) CARD관리 기능

개별로 CARD를 발급하며 분실 및 이전시에는 중앙장치의 취소 명령으로 사용이 불가능하여야 한다.

2) 출입 통제 기능

해당 사무실 출입 등에 사용되며 개인번호를 부여하여 한층 더 통제의 효율성을 강화할 수 있도록 한다.

3) 방문자 카드 관리기능

방문자 카드를 사용하며, 퇴실시에 회수하도록 한다.

4) 비상전원 기능

전원 이상시에도 최소 8시간 이상 데이터의 보관이 가능하도록 CONTROLLER에 비상전원을 내장한다.

5) 비상시 기능

SYSTEM 전체는 화재에 준하는 비상 상황이 발생하여 CONTROLLER의 기능이 마비되었을 때에는 출입이 허용되도록 FAIL-SAFE TYPE으로 구성한다.

6) OFF-LINE 기능

COMPUTER(HOST) 또는 COMMUNICATION CONCENTRATOR 기능이 마비될 경우 ACCESS CONTROL UNIT 자체 기능으로도 출입 관리가 될 수 있도록 구성한다.

7) MASTER CARD 기능

경비원이나 청소부에게 발급하며 특수 시간대에만 출입이 가능 하도록 한다.

8) 자체 진단 기능

CCMS는 항상 CONTROLLER의 상황을 CHECK하고 이상 발생시에는 상황을 표시한다.

9) PASSWORD기능

OPERATOR의 등급에 따라 SYSTEM CHECK 및 수정이 제한되어 SYSTEM의 보호가 가능하여야 한다.

10) 원격제어 기능

CCMS에서는 개별 또는 DOOR의 개폐가 가능하여야 한다.

11) ALARM 기능

SENSOR 및 DOOR DETECTOR의 경보를 수신하여 OPERATOR에게 (시각 및 청각)을 통하여 경보를 알려야 한다.

12) MAP 기능

ALRAM 발생시 사고위치 및 처리 내용이 GRAPHIC과 TEXT로 보여줌으로써 OPERATOR가 보다 즉각적으로 대처할 수 있도록 한다.

13) REPORT 기능

특정별, CARD별, 출입문별 등 여러 양상으로 DATA를 분류할 수 있어야 하며 Ploppy DISK등 보조 기억장치에 DATA를 기록 보관하고 PRINTER를 출력할 수 있어야 한다.

14) READER 연결 기능

향후 확장을 고려하여 1024개의 READER 및 DOOR 제어가 가능토록 한다.

15) CARD발급 기능

최대 1,000매 이상의 CARD수용이 가능토록 한다.



8. 설치 및 배선

1) CARD READER의 설치

CARD READER는 DOOR HANDLE쪽의 벽면에 설치하며, 마감시에 미려하도록 벽면매립형을 사용하여야 한다. 또한 사용자가 개폐여부를 알 수 있도록 INDICATION LAMP가 붙은 형을 사용하여야 한다.

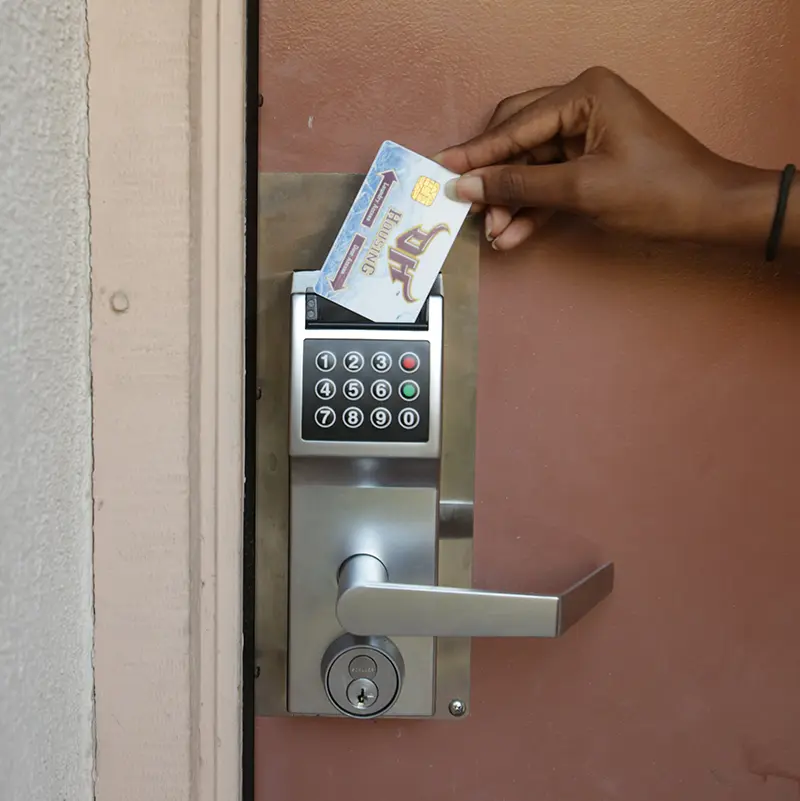

2) LOOMING DEVICE (DOOR LOCK)의 설치

DOOR LOCK은 문짝부에 첨부하며 CONTROL WIRE는 경첩 상단부 쪽으로 연결되어 문틀까지 이어진 배관을 타고 입선하도록 하여야 한다.
