1. 전선의 색상 변경
한국전기설비규정(KEC)
부 칙 (제2020-738호, 2020. 12. 31)
제1조(시행일) 이 공고는 2021년 1월 1일부터 시행한다. 다만, 522.3.2(과전류 및 지락 보호장치)의 2 규정은 2021년 9월 1일부터 시행한다.
제2조(경과조치) 이 공고의 시행 당시 이미 시설되어 있거나 전기공사계획 인가(신고)를 받은 것 또는 전력기술관리법 시행령 제18조제4항에 의한 자가 공고 시행 전에 사업승인을 얻은 것 또는 건축법 제11조(건축허가), 제14조(건축신고), 주택법 제15조(사업계획의 승인)에 따라 사업승인, 건축허가・신고를 받은 것에 대하여는 종전의 기준을 따를 수 있다.
2. 전선의 식별
1) 전선의 색상은 표1에 따른다.

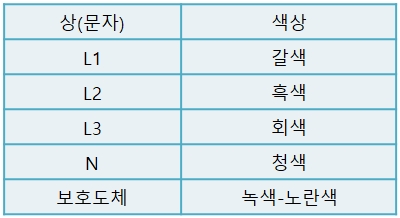

< 표1 전선식별 >
2) 색상 식별이 종단 및 연결 지점에서만 이루어지는 나도체 등은 전선 종단부에 색상이 반영구적으로 유지될 수 있는 도색, 밴드, 색 테이프 등의 방법으로 표시해야 한다.
3) 제1 및 제2를 제외한 전선의 식별은 KS C IEC 60445(인간과 기계 간 인터페이스, 표시 식별의 기본 및 안전원칙-장비단자, 도체단자 및 도체의 식별)에 적합하여야 한다.

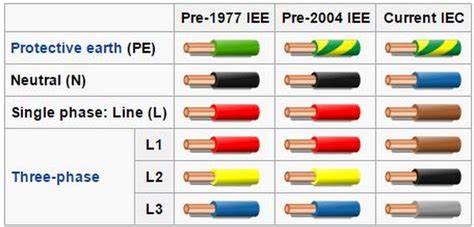

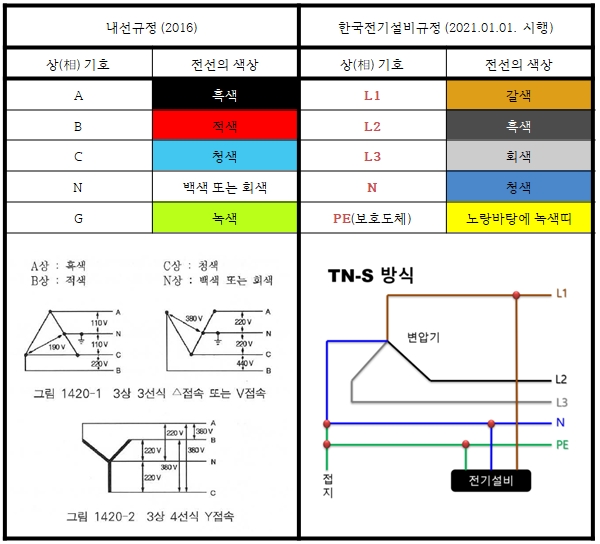

< 변경 전 색상 >

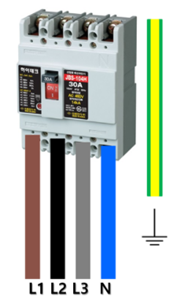

< 변경 후 색상 >
