1. 염해현상
해안지방의 전력설비는 염분 때문에 절연이 열화되기 쉽고 연면 방전전압이 낮고 또 누설전류가 커진다.
특히 습도가 높은 공기 속, 짙은 안개속,가랑비가 내릴 때에는 절연저항과 섬락전압이 떨어진다.
그러므로 해안지방에 건설되는 변전소 및 송전선로는 염해에 대한 대책을 강구하여야 한다.
※ 섬락전압

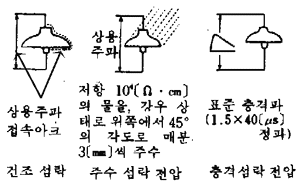

애자의 양 끝에 전압을 가하고 서서히 전압을 높이면 건전 애자에서는 애자 주위의 공기를 통하여 아크가 발생하게 된다. 이때의 전압을 섬락전압이라 하며, 상용주파수에서의 건조섬락 전압과 주수섬락 전압(어느 것이나 실효 값) 및 표준 충격전압을 가하는 충격섬락 전압의 3가지가 있다.
· 250㎜ 현수애자의 경우
- 건조섬락 전압 : 80㎸
- 주수섬락 전압 : 50㎸
- 50% 충격 : 125 ㎸
2. 해안지방의 염해 영향범위
· 경 오염지구 : 해안으로부터 10㎞
· 중 오염지구 : 해안으로부터 1㎞
3. 애자의 섬락을 좌우하는 인자
· 등가 염분부착밀도(㎎/㎠)
- 클수록 섬락전압은 낮아진다.
· 누설거리
- 길수록 오손시의 내압치가 높아진다.
· 평균직경 D = S/πℓ, S : 내자의 전 표면적(㎟),ℓ: 누설거리(㎜)
- 평균직격이 클수록 오손시의 내전압 값은 낮아진다.
4. 염해에 대한 대책
대책으로는 과절연, 세정, 실리콘도포, 설비의 밀폐화 등이 있다.
1) 애자류
1-1) 스모그애자(smog insulator)의 사용 ( 과 절연의 방법 채택)
표준애자에 비하여 누설거리를 크게 한 심구애자로서 섬락전압은 높아지나 애자의 제작,연결,청소 등이 곤란하다.
1-2) 장간애자의 사용
건조섬락 특성은 표준애자보다 떨어지나 주수섬락 특성은 표준애자보다 높으며, 빗물에 의해서도 잘 청소되고 소제도 용이하다. ( 과 절연의 방법 채택)
· 구조
막대모양의 자기에 원통형의 턱을 설치하고 상하에 연결용기구를 설치한 애자.
· 특징
- 무열화, 무관통으로 불량애자 검출이 필요없다.
- 혼의 설치에 의해 내(耐) 아크 애자로써 유효
- 빗물에 의해 세정작용이 있어 청소가 용이하다.
1-3) 실리콘코팅
· 변압기 또는 차단기 등의 부싱에는 실리콘 액(두께1~2㎜)을 바르는 실리콘 코팅을 실시하여 누설전류를 줄이는 방법이 취한다.
· 실리콘코팅의 수명
- 중 오염지구 : 약 6개월
- 경 오염지구 : 약 2년
1-4) 세정
· 제트활선세정
- 제트 노즐로 애자 표면의 염분을 물로 씻어내는 방법
- 인력을 사용하므로 설비비가 저렴하나, 악천후에는 세정이 곤란하고 세정시 사고의 위험이 있다.
- 적용 : 77㎸이하의 경 오염지구
· 고정 스프레이세정
- 기기 주위에 세정노즐을 배치하고 밸브의 개폐에 의해 애자를 일제히 세정하는 방법으로 악천후에도 세정이 가능하다.
1-5) 애자의 청소주기
1년에 2회(8,9월사이, 1~3월)이상 정기적으로 실시한다.
2) 전력기기
폐쇄배전반에 수납하여 염해의 접촉을 원천 방지한다.
