1. 기계식 전력량계 보는법

1) 대상고객

저압으로 공급되는 고객 중 기계식 전력량계 설치 고객



2) 전력량계 검침

검침은 정수까지 하며, 위에 kWh표시까지가 정수입니다.

위 그림 전력량계 사용량 지침 : 3,510kWh



3) 사용량 계산방법

당월사용량 = 당월지침 - 전월지침

예시

당월 검침일 전력량계 지침 : 3,510kWh

전월 검침일 전력량계 지침 : 3,305kWh

당월 사용량 : 205kWh





2. 전자식 전력량계 보는법

반응형

1) 대상고객

저압으로 공급되는 고객 중 전자식 전력량계 설치 고객

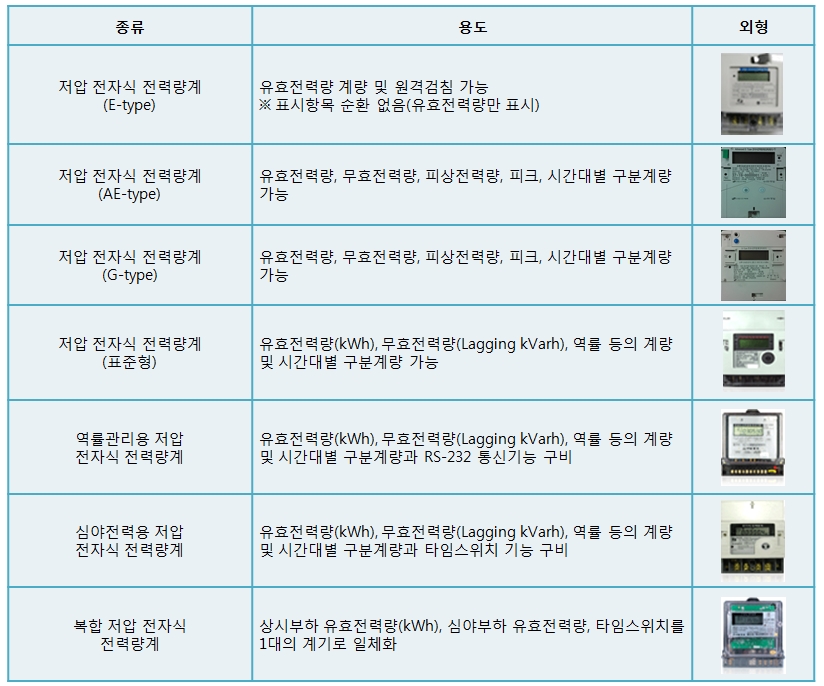

2) 저압 전자식 전력량계 종류

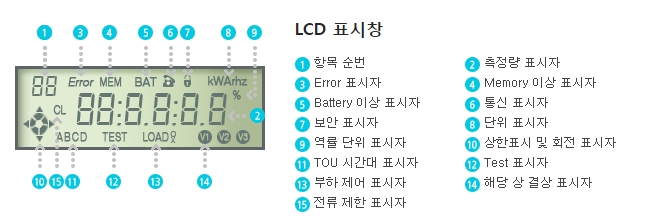

2-1) 저압 전자식 전력량계(G-type)

- 표시내용은 5초 간격으로 13항목(1종) 또는 23항목(3종)으로 자동 순환되어 표시

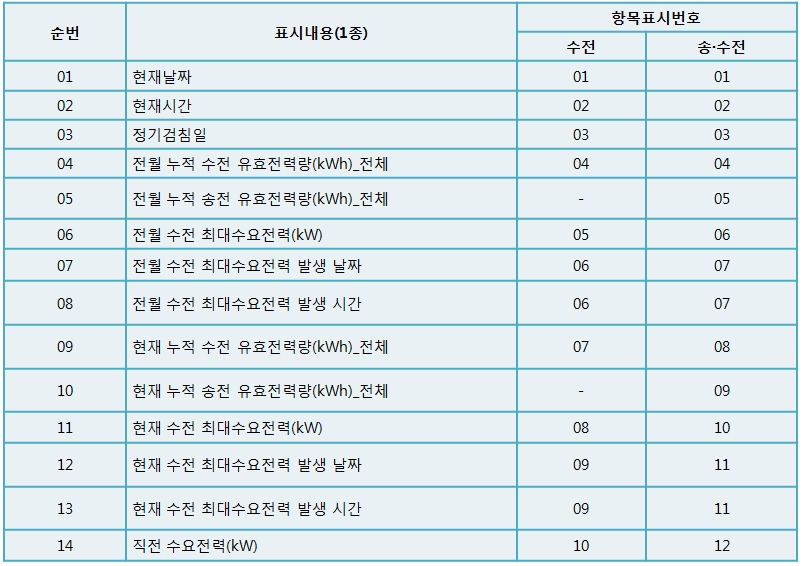

[1종 항목별 표시내용]

※ 항목표시번호는 01부터 오름차순으로 순환한다.

※ Key로 설정하여 종이 변경될 경우 검침(SR, DR)이 발생해야 한다.

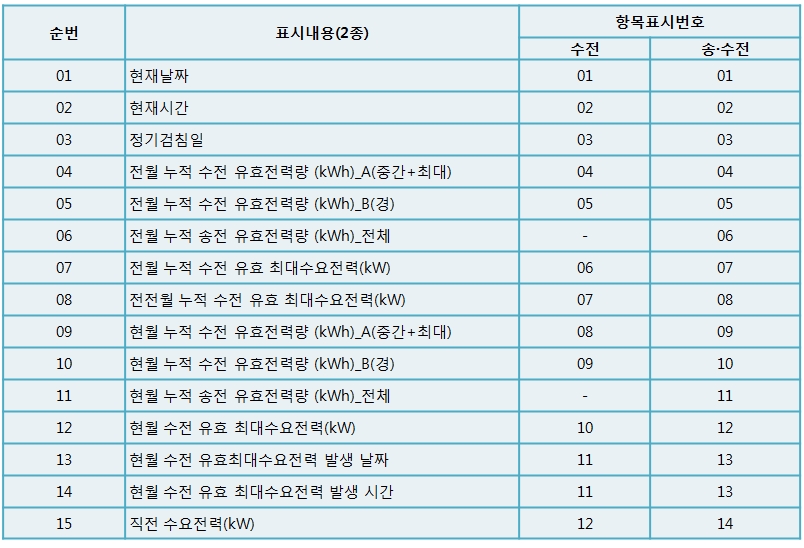

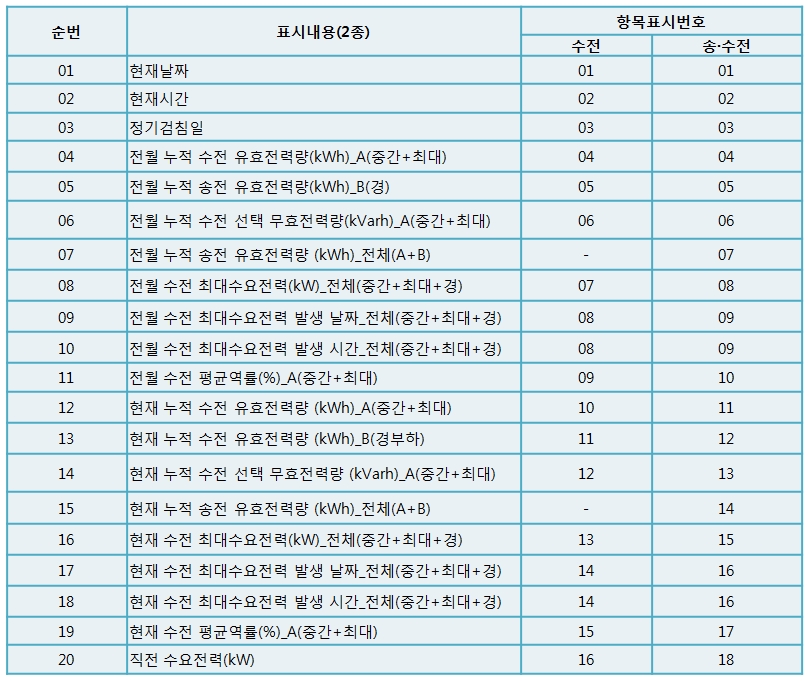

[2종 항목별 표시내용]

※ 항목표시번호는 01부터 오름차순으로 순환한다.

※ Key로 설정하여 종이 변경될 경우 검침(SR, DR)이 발생해야 한다.

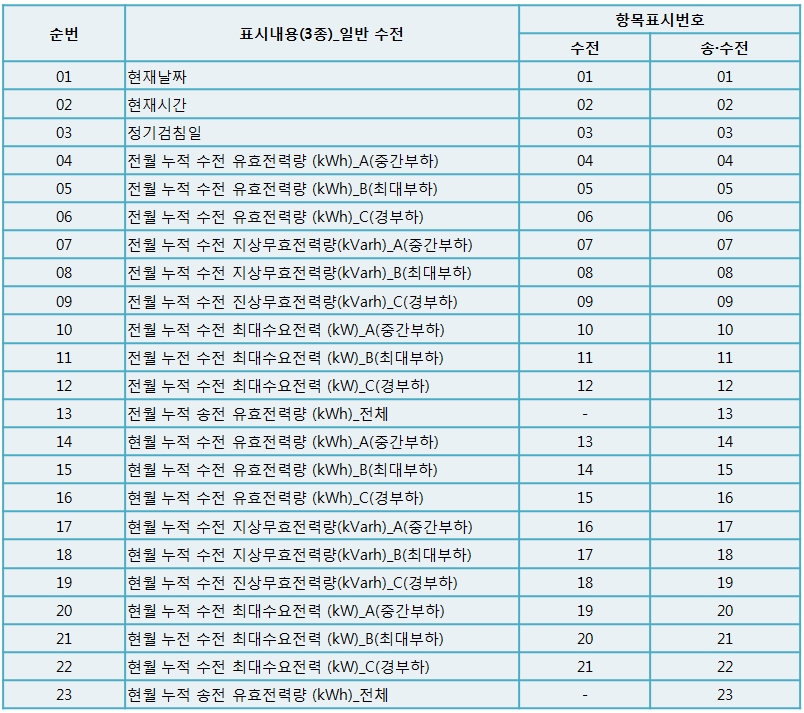

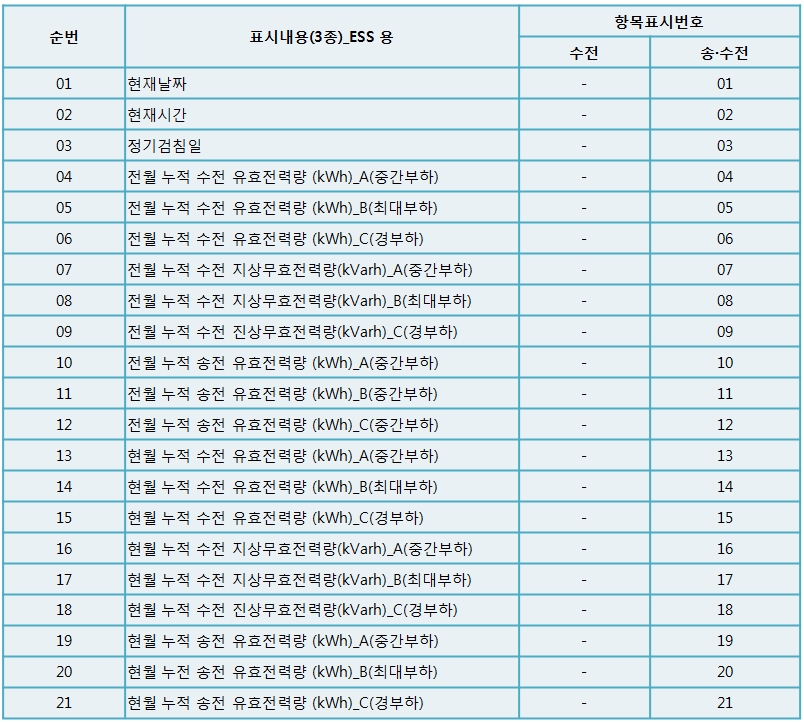

[3종 항목별 표시내용]

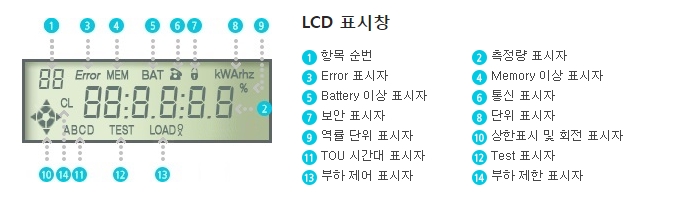

2-2) 저압 전자식 전력량계(AE-type)

- 표시내용은 5초 간격으로 13항목(1종) 또는 23항목(3종)으로 자동 순환되어 표시



[1종 항목별 표시내용]

※ 항목표시번호는 01부터 오름차순으로 순환한다.

※ Key로 설정하여 종이 변경될 경우 검침(SR, DR)이 발생해야 한다.



[2종 항목별 표시내용]

※ 항목표시번호는 01부터 오름차순으로 순환한다.

※ Key로 설정하여 종이 변경될 경우 검침(SR, DR)이 발생해야 한다.

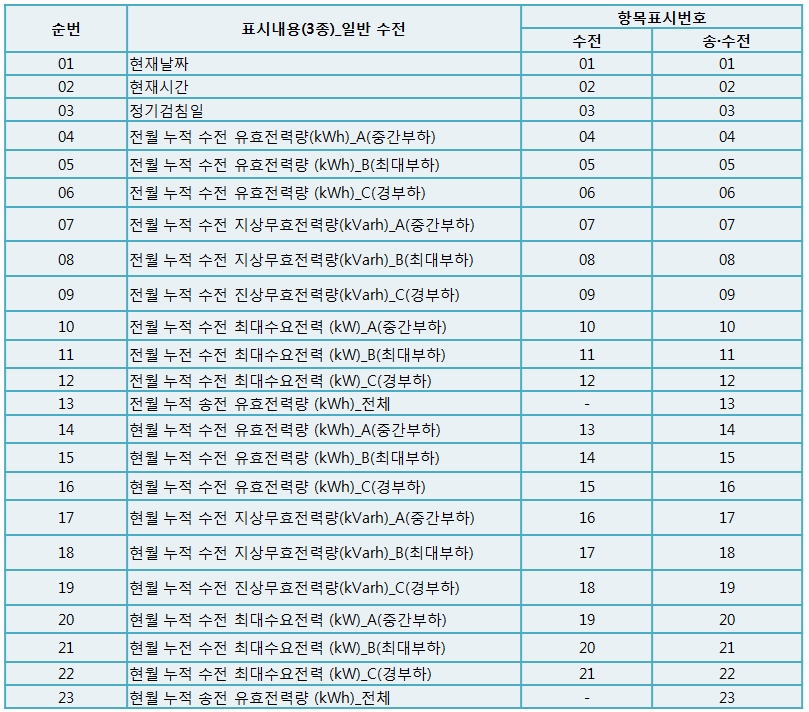

[3종 항목별 표시내용]

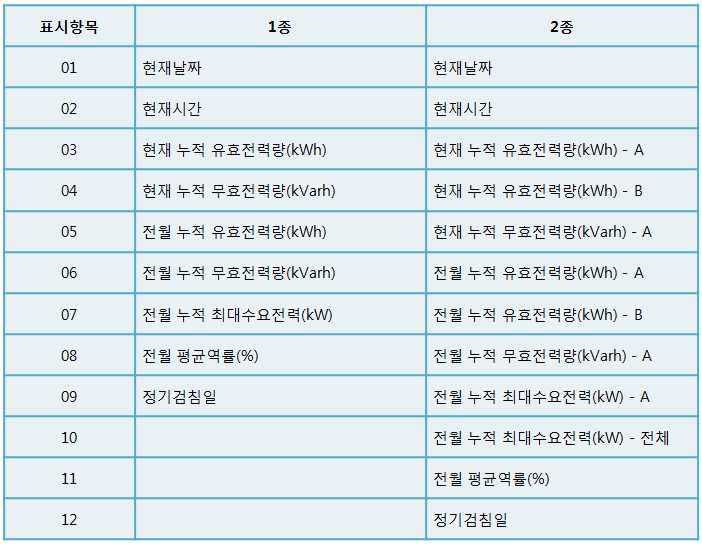

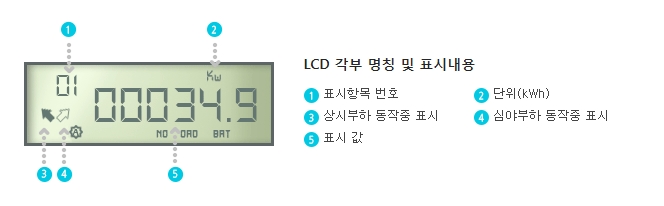

2-3) 저압 전자식 전력량계(표준형), 역률관리용 저압 전자식 전력량계, 심야전력용 저압 전자식

- 표시내용은 6초 간격으로 계기 설정에 따라 9항목 또는 12항목으로 순환표시



※ 2종 3번~9번 표시항목 중 A, B는 계량시간대 구분 표시

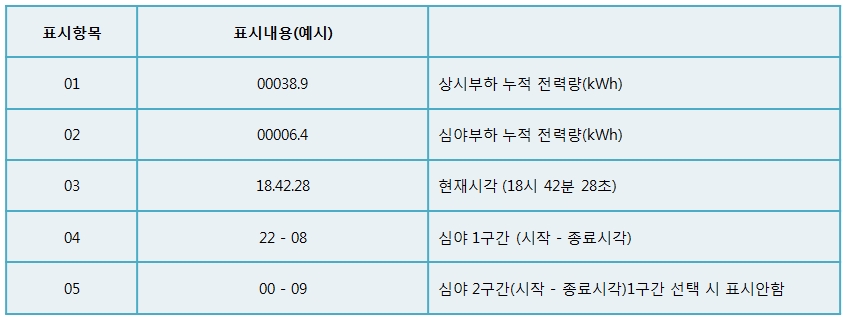

2-4) 복합 저압 전자식 전력량계

- 표시 내용은 6초간격으로 자동 순환되어 표시됨
