1. Per Unit Method(단위법:p.u)의 개요

어떤 양을 나타내는데 그 절대량이 아니고 기준량에 대한 비로서 나타내는 방법을 단위법이라고 한다.

또한 임피던스로 표시하는 방법으로 백분율법에서 100%를 없앤 것으로 퍼유닛으로 표시하고 적당하게 선정된 기준량(전압, 전류 또는 전력)을 기준(1.0)으로 하여 모든 양을 이 값에 관련시켜 10진법의 비로(그 기준전압 또는 기준전류에 몇 배인가를 표시하는 방법)표시하는 방법을 말하며 표시한 양에는 (p.u)를 붙인다.

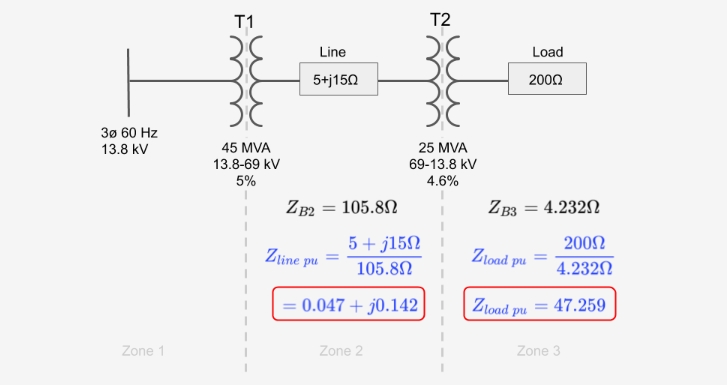

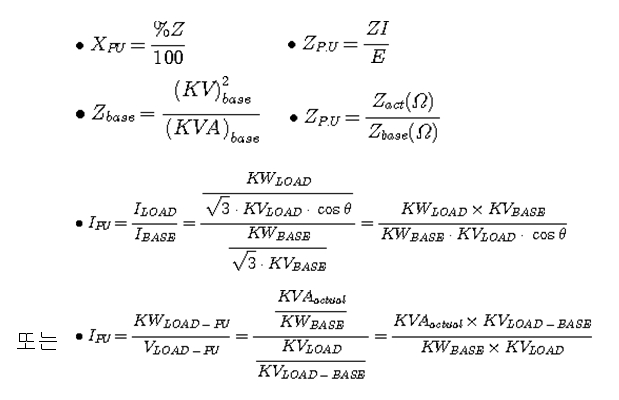

2. 기본식

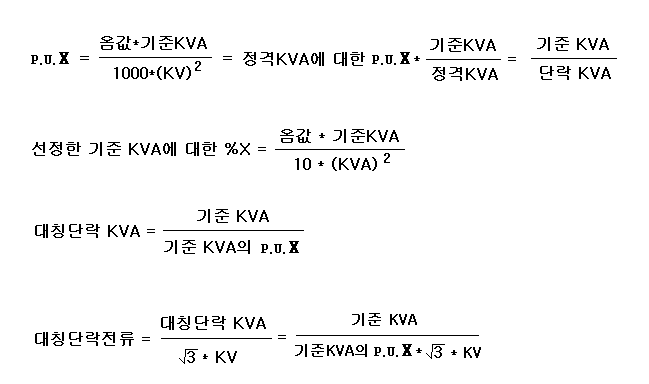

1) 정격 KVA에 대한 Per-unit 리액턴스

전압강하를 계산하는 경우 KVA를 산출하고 유효분과 무효분을 표시하여 계산한다.



2) 선정한 기준 KVA에 대한 Per-unit 리액턴스
