1. 개요

계기용 변성기란 전기계기 또는 측정장치와 함께 사용되는 전류 및 전압의 변성용기기로서 계기용 변류기와 계기용 변압기를 총칭하며, 전력설비가 제기능을 발휘할 수 있도록 선정에 주의하여야 한다.

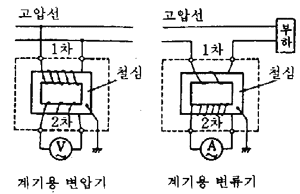

2. 계기용변성기의 구조

· 계측기에 적당한 전압이나 전류로 변화하여 계측기를 고 전압 회로에서 절연한다.

· 측정정확도가 향상된다.

· 사용시에 2차측 회로를 개방시키면 고 전압이 발생되어 위험하게 되며 계기를 소손할 우려가 있다.



3. 계기용변성기의 특성

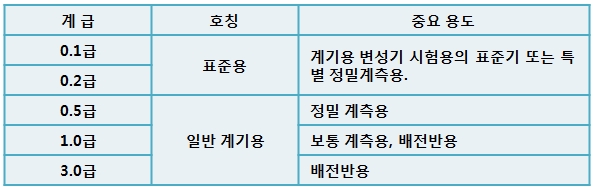

1) 계기용 변성기의 계급

계기용 변성기의 정확도를 나타내는 것으로 정격부담하에서 정격 주파수의 정격전류 또는 정격전압을 가했을 때의 비오차의 한도를 나타낸다.

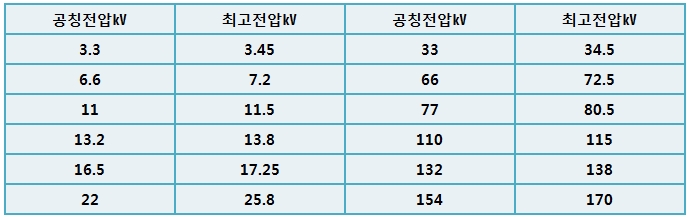

2) 최고전압

최고전압은 규정조건하에서 특성을 보증할 수 있는 통상 발생하는 최고의 회로전압을 말한다.

★ 22㎸ 계통에 22.9㎸계통 포함.



4. 내선규정에서 정한 시설기준

· 보호계전기용 변성기는 관통형 영상변류기를 제외하고 고압회로에는 몰드형(옥내용)일 것.

특별고압회로에는 몰드형(옥외용) 또는 유입형을 사용할 것.

· 책임분계점으로부터 주 차단장치까지의 사이에는 지락보호계전기용 변성기. 주차단장치 개폐상태표시용 변성기, 주차단장치 조작용 변성기, 및 전력수급계기용 이외의 계기용변성기를 설치하지 말 것.

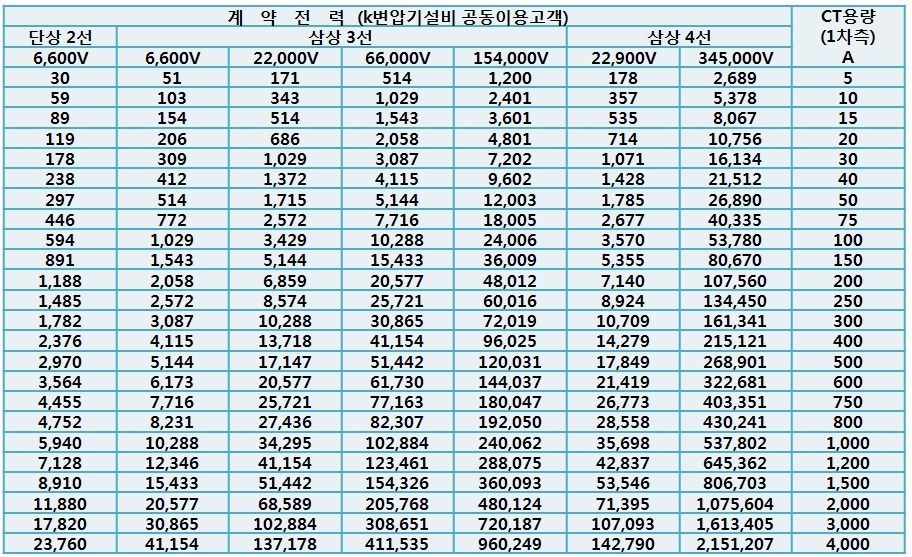

[표] 계기용변류기 선정표

주1) 3,300V는 6,600V의 1/2배, 5,700V는 22,900V의 1/4배 계약 전력을 적용함

주2) 154kV 3상 4선식 공급시에는 3상 3선식 공급시와 동일치를 적용함

주3) 본 용량표는 역률 90%를 기준으로 산정한 것임



5. 전력수급계량장치

1) 전기계기의 정밀등급

전기계기 및 동 부속장치는 원칙적으로 다음 표에 정한 정밀등급 이내의 것을 사용한다.

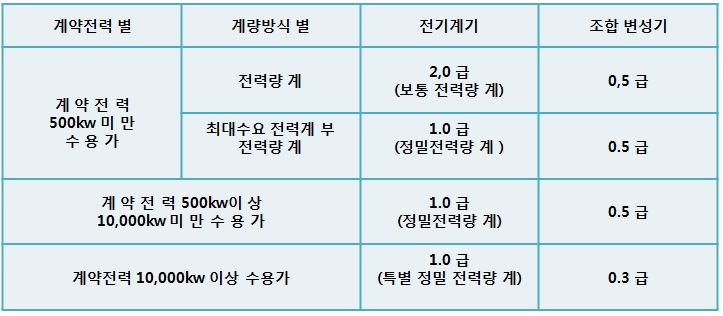

[표] 전기계기의 정밀등급



2) 전기계기의 설치기준

· 산업용 전력(을) 수용가에 대하여는 시간대 구분계기를 설치한다.

· 최대수요전력을 측정할 수 있는 계기(이를 "최대수요 전력계"라 한다)는 15분계의 누산형으로 한다.

· 고압 또는 특별고압으로 전기를 공급받는 수용가에 대하여는 역률계산을 위하여 무효전력량 계를 설치한다. 다만, 계약전력 300kw이상 수용가에 대하여는 주간시간에만 계량하기 위하여 타임스위치가 있는 무효 전력량계 및 전력량계를 설치한다.
