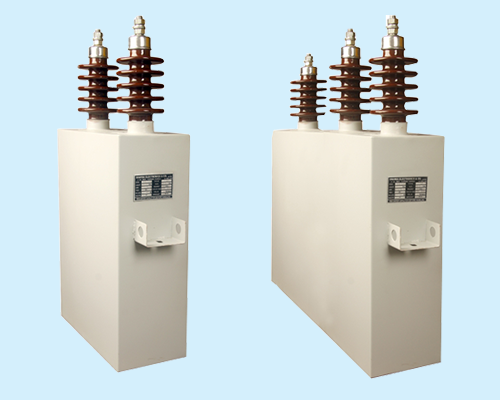

1. 전력용콘덴서의 결선법

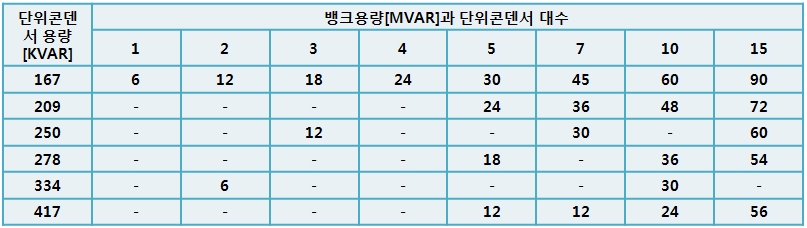

1) 23KV 콘덴서 뱅크용량과 단위콘덴서의 수

2) 콘덴서 결선

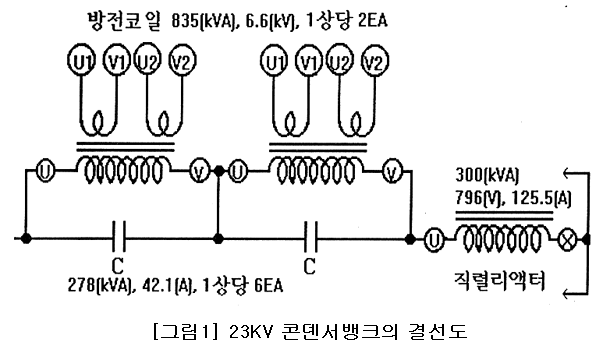

1-1) 23KV 콘덴서 뱅크의 결선

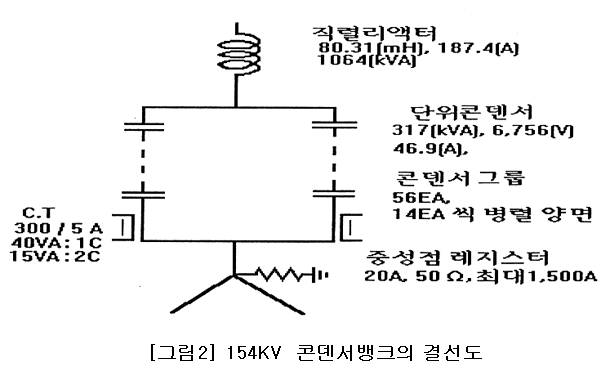

1-2) 154KV 콘덴서 뱅크의 결선



2. 전력용콘덴서의 점검방법

1) 설치환경

일반적으로 허용주위온도 -20℃~40℃, 24시간 평균 35℃ 이하인 장소에 설치하며, 가능한 한 다음과 같은 장소는 피하도록 한다.

콘덴서의 허용과전압은 정격의 100% 연속이며, 최대 허용과전류는 정격의 120%로 제한된다.

· 철분, 분진이 많은 곳(단자부위의 절연불량을 유발시킨다.)

· 부식성 가스가 발생되는 곳

· 온도가 높은 곳

· 염해가 있는 곳

· 진동이 많은 곳(접속부와 단자의 접촉불량을 유발시킨다)

· 직사일광을 받아 최고 허용온도를 초과하는 곳(콘덴서의 파손 유발)

· 밀폐된 장소



2) 전력용 콘덴서의 초기통전

1-1) 결선확인

· 주회로를 점검한다.

· 보호방식에 따른 보조회로의 결선상태를 점검한다.

· 각 부의 조임은 적정하게 조여졌는가 확인한다.

· 절연저항이 확보되어야 할 개소의 절연저항을 측정한다.

· 변성기의 결선을 확인한다.



1-2) 가통전 준비

· 콘덴서로 향하는 주회로를 분리시킨다.

· 콘덴서용 개폐장치의 보조접점과 인터록 유무를 확인한다.

· 콘덴서 뱅크의 보호방식을 점검하여 유사시 동작할 수 있도록 한다.

· 콘덴서와 연결된 모선의 전압, 전류, 역율, 변압기 탭 등을 기록한다.



1-3) 가통전

· 콘덴서 주회로의 접지철거, 인원철수, 이상유무 등을 확인한다.

· 콘덴서 뱅크를 투입한다.

· 보호방식에 따른 개방신호를 인가한다.

· 개폐장치가 배항되는가 확인하며 개방시간을 기록한다.



1-4) 가압

전력용 콘덴서는 역률개선, 손실감소, 설비의 여유용량 증가 등의 이점을 주지만, 고장발생시 폭발이나 화재 및 대형 정전을 초래하기 쉽다. 따라서 콘덴서의 고장을 미연에 방지하기 위하여 적절한 점검과 부수가 필요하다, 전력용 콘덴서를 검검시에는 주 통전회로를 분리하고 반드시 검점기로 검전 후 접지하여 잔류전하가 없음을 확인하여야 한다.

· 콘덴서의 주회로를 연결한다.

· 콘덴서 뱅크를 투입한다.

· 모선의 전압, 전류, 역률변화 등을 체크한다.

· 가압 후 최초 1시간은 전압,전류, 역률변화 등을 체크한다.

· 가압 후 최초 1시간은 전압, 전류변화 등을 감시한다.

· 하루동안 매시간 전류, 역률, 온도, 전압 이음발생 등을 점검 기록한다.

· 첫 1주일은 가능한 하루에 5~6회 이상 점검한다.



3) 전력용 콘덴서 뱅크의 점검사항과 고장원인

1-1) 전력용 콘덴서의 점검사항

전력용 콘덴서의 점검주기 및 항목은 [표]와 같으며, 점검을 시행시 절연저항 측정이나 손실측정 후 반드시 충전된 전하를 단락이나 접지로 방전하여야 한다.

부속설비인 리액터의 점검은 외부점검, 절연저항 측정, 절연유 내압시험 등을 들 수 있으며, 일반적인 변압기의 점검과 비슷하다, 직렬 리액터는 철심에 공극이 있어, 이로 인한 진동과 소음이 크므로, 평상시 소음과 진동이 큰 것은 외부의 볼트 조임부와 내부의 중신을 재조입할 필요가 있다.

방전코일의 점검은 직렬리액터의 점검에 준하며, 절연가대의 볼트류의 풀림, 발청, 애자류의 오손과 파손 등을 점검한다.

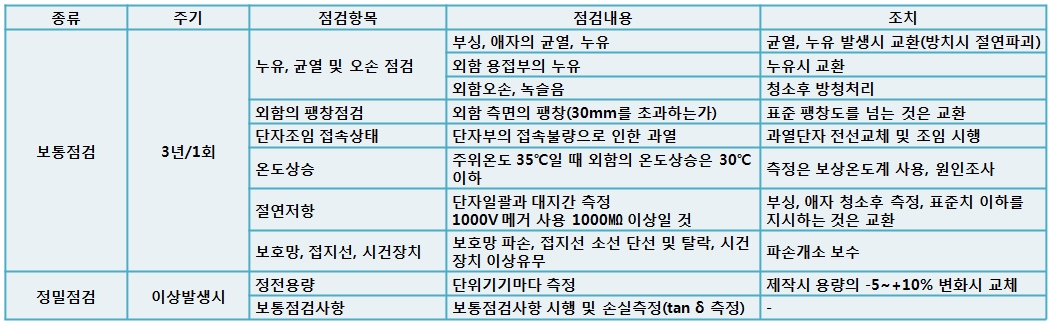

[표] 전력용 콘덴서의 점검사항

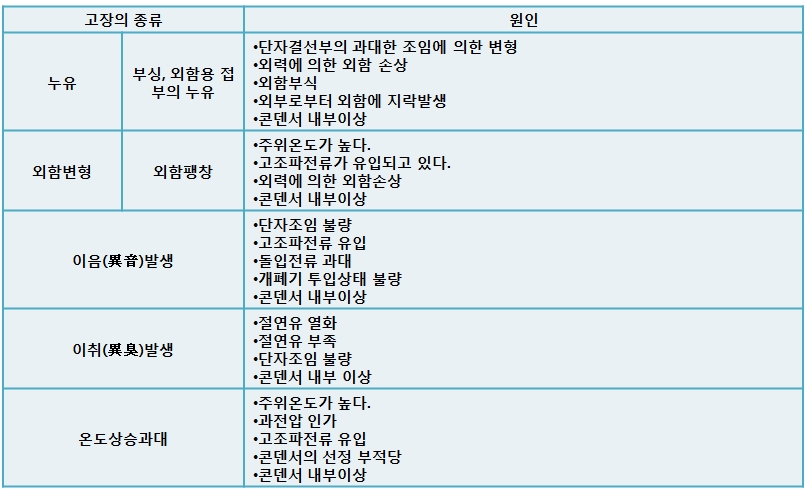

[표] 전력용 콘덴서의 고장과 원인
