전력공학 - 전선로(켈빈의 법칙)

전력공학 - 전선로(켈빈의 법칙)





1. 전선의 구비조건

도전율이 높을 것.

기계적 강도가 클 것

내구성이 있을 것.

중량이 가벼울 것.

가요성이 클 것.

가격이 저렴할 것

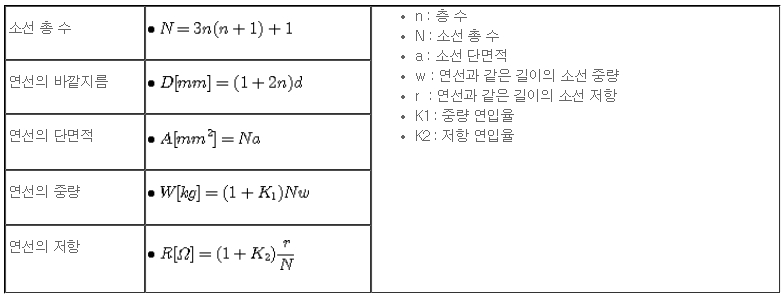

2. 연선

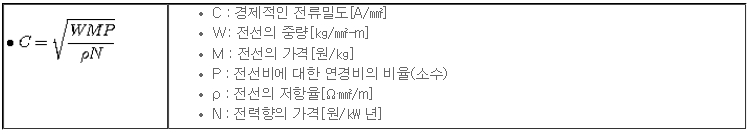

3. 켈빈의 법칙

전선 단위 길이당의 연간 전력손실량의 가격과 전선단위 길이당의 건설비의 이자와 상각비가 같게 될 때 전선의 굵기가 가장 경제적인 전선이라는 법칙

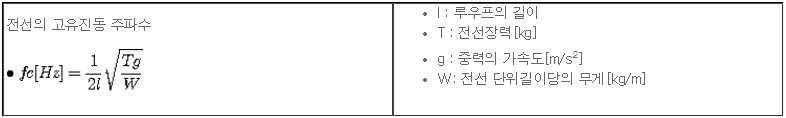

4. 전선의 진동과 도약

전선의 도약

전선 주위에 빙설이 부착하였다가 탈락하는 반동으로 전선이 튀어 올라가 상부의 전선과 혼촉되는 경우를 도약이라 하며, 이 현상을 방지하기 위해 오프셋을 한다.

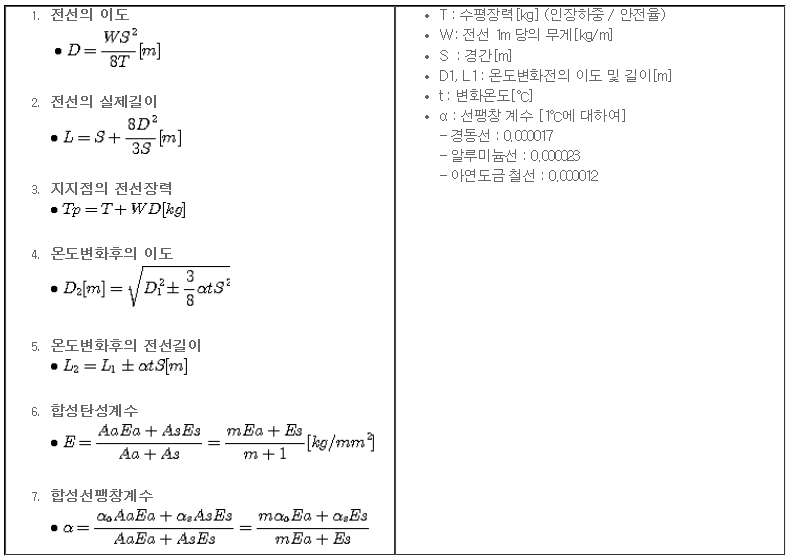

5. 전선의 이도

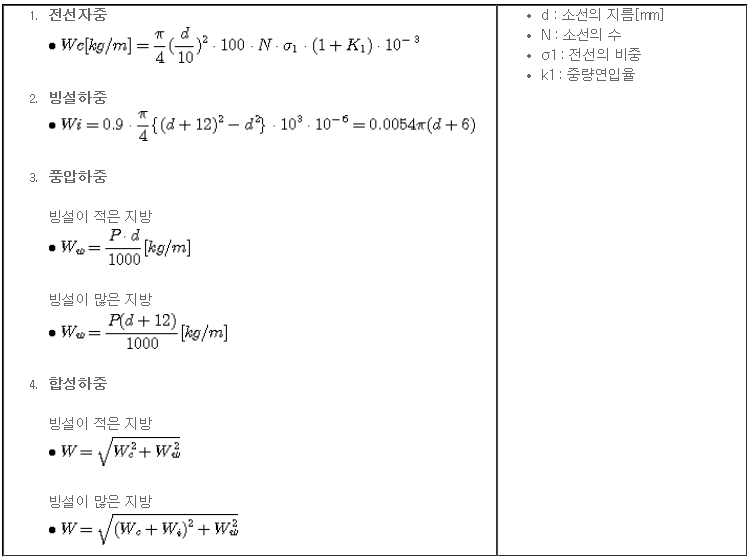

6. 전선의 하중

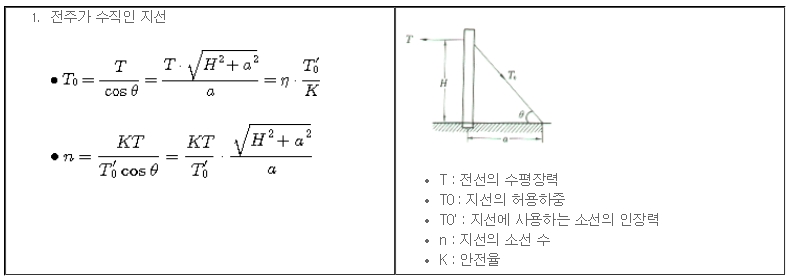

7. 지선

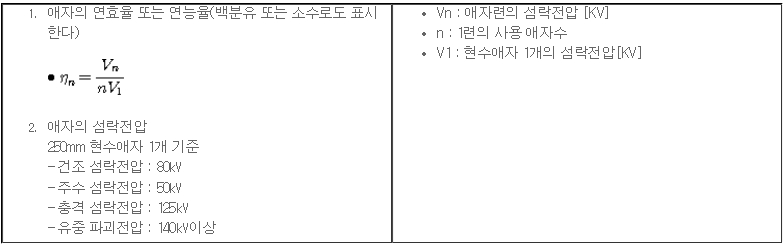

8. 애자

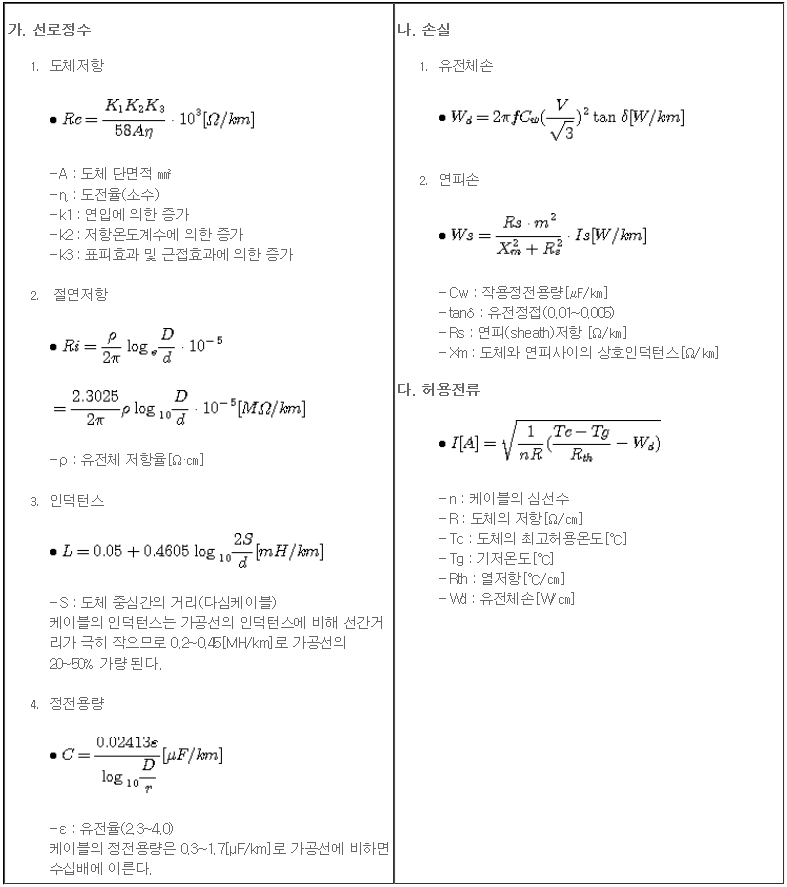

9. 지중전선로
