코일/황화카드뮴 셀/집적 회로의 설명

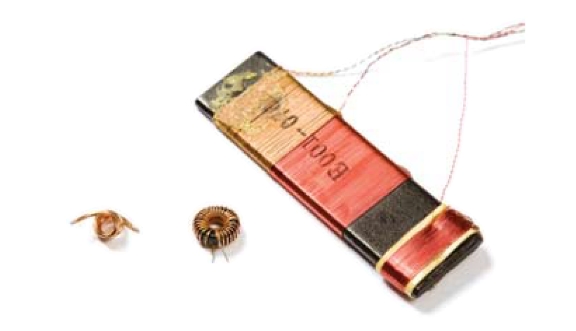

코일

▶전기 전도도가 좋은 도선을 절연 피복하여 원통형 또는 나선형으로 감은 것임

1. 코일의 역할

자기장을 발생시킴

전파를 수신하는 일을 함

2. 용도

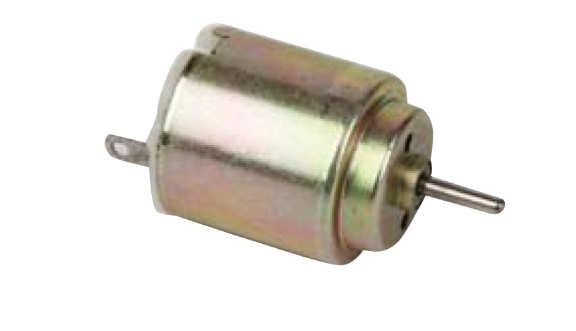

전동기 : 두 개의 자석 사이에 코일을 감은 회전축을 넣어 만든 것으로, 전기를 운동 에너지로 바꾸는 일을 함. 주로 동력을 이용하는 전기·전자 기기에서 동력을 발생시키는 데 사용됨

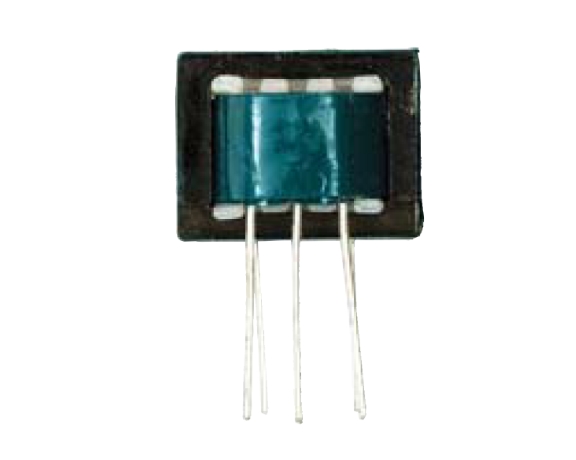

변압기 : 철심 양쪽에 코일을 감는 횟수를 다르게 하여 만든 것으로, 전압의 크기를 바꾸는 일을 함. 1차 코일에 전류가 흐르면 코일을 감은 수의 비만큼 전압의 크기가 바뀌어 2차 코일에 흐름

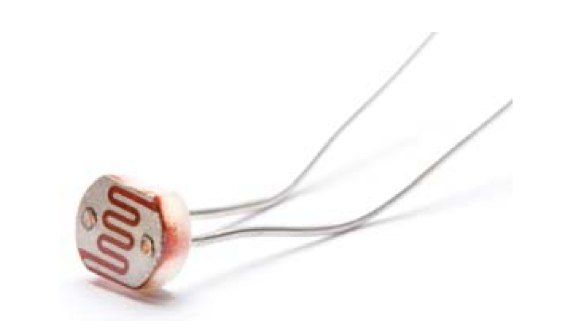

황화카드뮴 셀

▶빛의 밝기에 따라 전기 전도성이 변하는 황화카드뮴의 성질을 이용한 전기 · 전자 부품임

1. 황화카드뮴 셀의 특성

일종의 가변 저항기로, 주변이 밝으면 저항이 감소하여 전기가 잘 흐르고, 주변이 어두워지면 저항이 증가하여 전기가 잘 흐르지 않음

2. 용도

어두워지면 자동으로 불이 들어오는 가로등이나 야간 조명등에 빛을 감지하는 센서로 많이사용됨

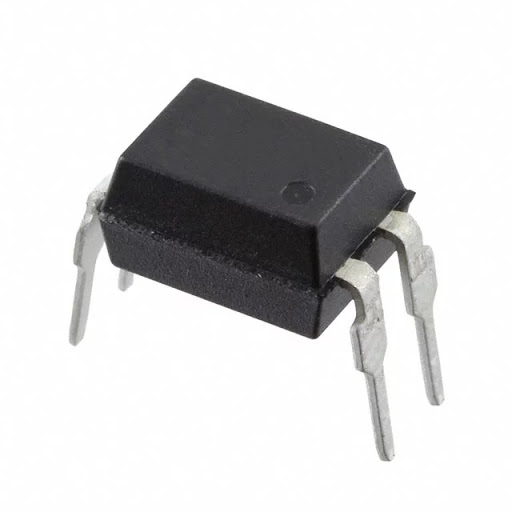

집적 회로

▶여러 개의 전자 부품으로 구성된 복잡한 전기 회로를 한 개의 작은 칩 안에 구성한 것임

1. 집적 회로의 특성

동작 속도가 빨라 정보를 신속하게 처리하여 전기 · 전자 제품의 성능을 향상시킴

고장이 적고 작은 크기, 적은 전력 소모, 뛰어난 성능을 가지고 있어 오늘날 대부분의 전기 · 전자 기기에서 중요한 부품으로 사용되고 있음

초소형 제작이 가능하므로 생산 비용을 낮추고, 초경량화 제품 제작과 소비 전력의 절감에도 이바지함

최근에는 더욱 미세한 공정이 가능해지면서 크기와 전력 소모는 줄고 성능은 뛰어난 고밀도 집적 회로와 초고밀도 집적 회로를 만들어 이용하고 있음

회로를 작게 만들어야 하는 이유

전자 계산이나 컴퓨터, 가전 기기의 제어 장치처럼 복잡한 작업을 하는 전기 회로를 만들려면 상당히 많은 전자 부품이 필요하므로 작은 크기, 적은 전력 소모, 뛰어난 성능이 요구됨
