옴의 법칙

저항값이 R(Ω)인 저항에 전압이 V[V]인 전원을 연결하였을 때, 회로에 흐르는 전류 I[A]를 측정하면 전류와 전압, 저항 사이에는 다음과 같은 관계식이 성립한다.

1. 옴의 법칙

전기 회로에 흐르는 전류의 양은 전압의 크기에 비례하고, 저항의 크기에 반비례함.



2. 전력

전기가 단위 시간 동안 하는 일의 양, P = VI



3. 전력량

전기가 일정 시간 동안 하는 일의 양 W = Pt

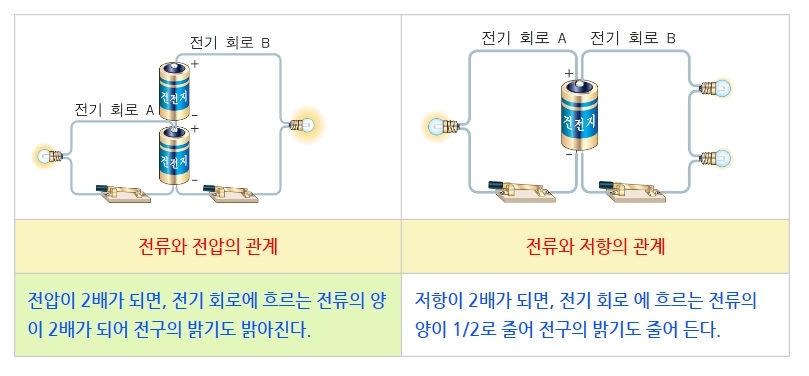

전류와 전압 및 저항의 관계

전기회로에 흐르는 전류의 양은 전압의 크기에 비례하고, 저항의 크기에 반비례한다.

이처럼 전기회로 내의 전압, 전류, 저항의 관계를 나타내는 법칙을 옴의 법칙이라고 한다.

1. 옴(Ohm, Georg Simon)

1787년에 독일 에르랑겐에서 태어난 과학자로서, 1827년에 전기의 가장 기초가 되는 법칙인 '옴의 법칙'을 발표하였다. 저항의 단위인 옴(Ω)은 전기에 대한 그의 업적을 기념하기 위하여 붙여진것이다.



2. 저항의 연결

여러 개의 저항은 직렬이나 병렬로 연결할 수 있는데, 저항의 연결 방법에 따라 회로 전체의 저항이 변하고, 각 저항에 흐르는 전류 또는 전압의 크기도 변한다.



3. 저항의 연결 (저항의 직렬 연결과 저항의 병렬 연결)
