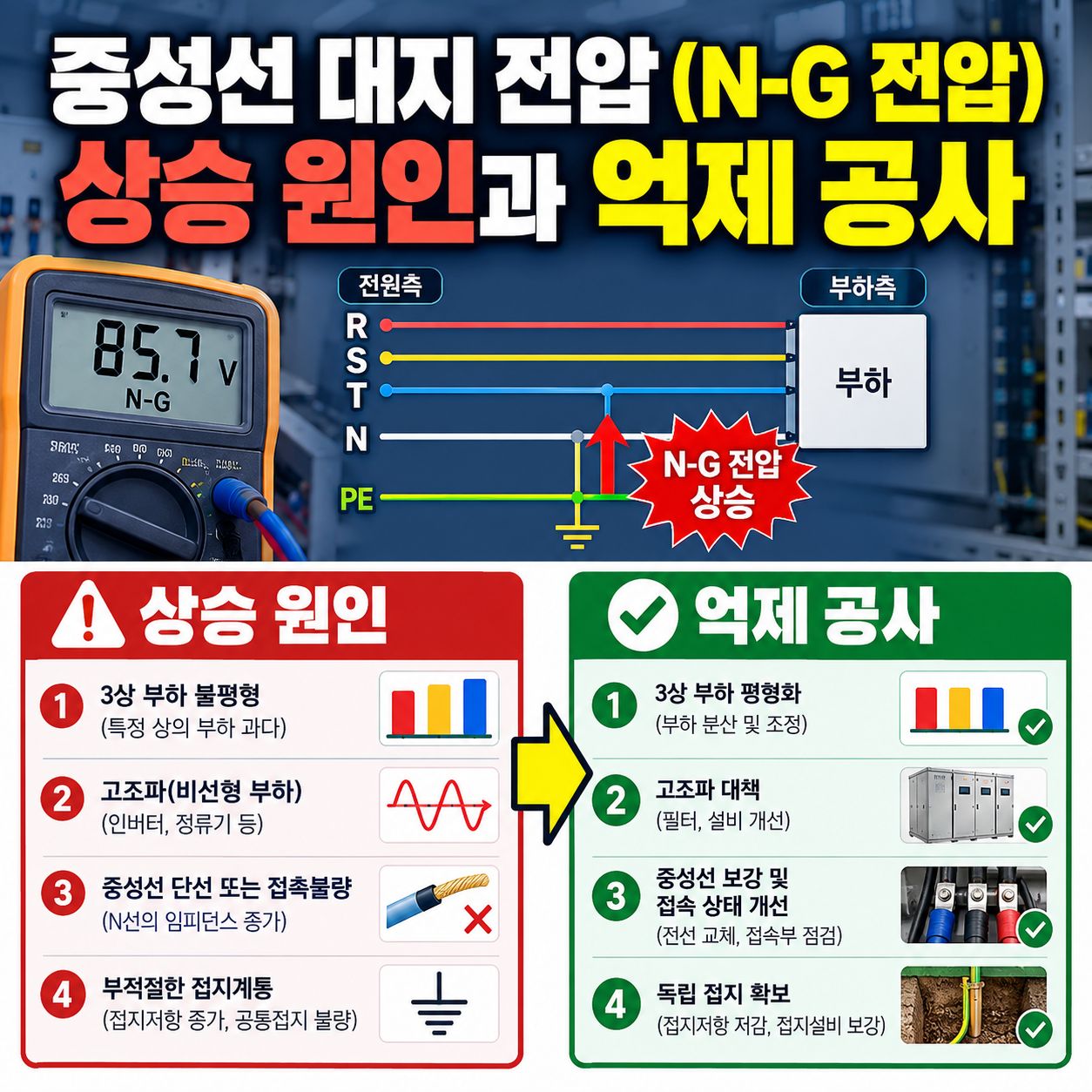

중성선-접지 간 전압(N-G 전압, Neutral-to-Ground Voltage) 상승은 정밀 장비의 통신 오류, 센서 노이즈, 통신 IC 파손을 유발하는 대표적인 전력 품질 문제이자 시스템 안정성의 위협 요소입니다. 반도체 장비나 의료기기는 N-G 전압을 보통 1V~2V 이하(엄격한 경우 0.5V 이하)로 유지할 것을 권장합니다.



1. N-G 전압 상승의 핵심 원인

N-G 전압(VN-G)이 발생하는 기본 공식은 다음과 같습니다.

• IN : 중성선에 흐르는 전류
• ZN : 중성선의 임피던스



① 3상 부하 불평형 (Unbalanced Load)

3상 4선식(3Φ4W) 시스템에서 R, S, T 각 상의 림 부하가 균형을 이루면 중성선에 흐르는 전류의 합은 0이 됩니다. 하지만 각 상의 단상 부하 사용량이 달라지면 벡터합 차이에 의해 중성선 전류(IN)가 발생합니다. 이 전류가 중성선 저항을 타고 흐르면서 중성선 단자 전위가 대지(접지) 기준 상승하게 됩니다.

② 고조파 전류 (Harmonic Current, 특히 3조파)

정밀 장비, SMPS(전원공급장치), 인버터 등 비선형 부하가 많아지면 영상분 고조파(제3, 9, 15고조파)가 발생합니다. 3고조파는 각 상에서 동위상이므로 중성선에서 동위상으로 합쳐져 각 상 전류보다 오히려 더 큰 중성선 전류를 형성합니다.

③ 접지선과 중성선의 공통 임피던스 및 노이즈

계통 접지(N선 접지)와 장비 프레임 접지(PE선)가 장거리 선로를 거치며 공통 임피던스를 가지면, 접지선으로 유도되는 누설전류나 노이즈 전류가 접지 전위를 변화시켜 N-G 전압 차를 만들어냅니다.





2. N-G 전압 억제 공사 및 해결책

중성선-접지 간 전압(N-G 전압) 상승은 반도체/디스플레이 공정 장비, 의료용 정밀 검사 기기(MRI, CT 등), 통신 서버 시스템에서 통신 오작동이나 데이터 손실을 야기하는 주원인입니다.

N-G 전압 발생의 기본 원리인 VN-G = IN x ZN (중성선 전류 x 중성선 임피던스)을 바탕으로, 중성선 전류(IN) 최소화와 임피던스(ZN) 절감, 그리고 접지계통 격리 측면에서의 상세 공사 방안입니다.

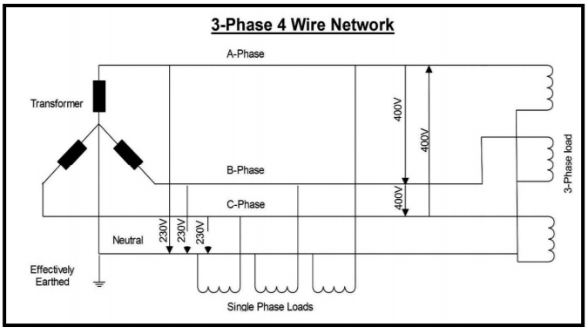

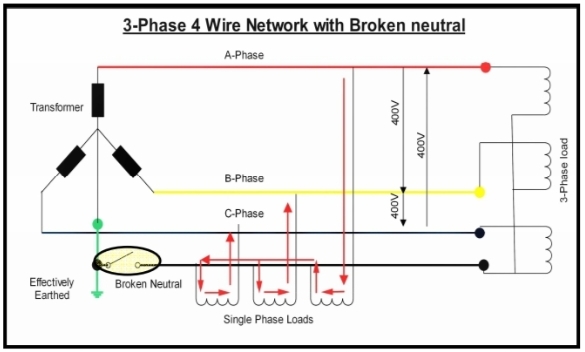

< Fig01. 3상 4선식 계통의 중성선 흐름 >



1) 계통 차원의 억제 공사 (근본 대책)

반응형

① 부하 평형화 공사 (Phase Balancing)

3상 4선식 계통에서 상간 부하 불평형은 중성선에 기본파 전류($I_N$)를 흐르게 하는 주요 요인입니다.

• 측정 및 분석: 전력 품질 분석기(PQA)를 분전반 1차 측 및 분기 회로에 24시간 이상 연결하여 각 상(R, S, T)의 전류·전력 데이터를 수집합니다.
• 회로 재배치: 단상 부하(조명, 전열, 일반 기기)의 접속 상을 재조정하여 상 불평형률을 10% 이내 (가능한 5% 이내)로 맞춥니다.
• 결과: 불평형에 의해 발생하는 60Hz 기본파 중성선 전류가 극도로 감소합니다.

② 중성선(N선) 전용 굵기 증설 (Upgrading Cable Size)

중성선 임피던스(ZN)를 줄이기 위해 전선 굵기를 늘립니다.

• 시공 스펙: 비선형 부하(SMPS, 컴퓨터, LED 등) 밀집 지역은 중성선의 굵기를 상선(Phase Wire) 대비 1.5배~2배로 시공하거나 2선 병렬 시공(Double Neutral Wire)을 적용합니다.
• 접속 단자 강화: 중성선 단자대의 접촉 저항을 줄이기 위해 압착 터미널 시공을 철저히 하고 토크 렌치를 사용하여 규정 체결력으로 고정합니다.

③ 제3고조파 필터(Harmonic Filter) 설치

영상분 고조파(제3, 9, 15고조파)는 각 상에서 소멸되지 않고 중성선에 동위상으로 중첩되어 커집니다.

■  시공 방안

• 분전반 1차 측 또는 중성선 라인에 영상 고조파 필터(Zero-Sequence Harmonic Filter)를 직렬 또는 병렬로 설치합니다.
• 필요 시 능동형 전력필터(APF, Active Power Filter)를 적용하여 상 전류 고조파와 중성선 고조파를 동시에 보상합니다.



2) 장비 공급단 정밀 억제 공사 (국소 대책)

2-1) 정밀 장비용 1:1 절연변압기(Isolation Transformer) 시공

N-G 전압을 0V 근처로 만드는 가장 빠른 해결책입니다.



< Fig02. 1:1 절연변압기 회로 구성 예시 >



■ 시공 메커니즘

① 정밀 장비 바로 전단(최대한 가까운 거리)에 K-Factor 정격의 1:1 절연변압기를 설치합니다.

② 1차 측(입력)과 2차 측(출력)을 전기적으로 완전히 차단(Galvanic Isolation)합니다.

③ 2차 측 N상 분기점 생성: 변압기 2차 측의 한 선을 N상으로 지정하고, 이 N선과 보호접지(PE)를 단거리에서 공통 묶음(Single-Point Grounding)하여 대지 전위에 직접 고정합니다.

■ 효과: 상위 계통에서 타고 내려오던 모든 중성선 전위 상승분과 노이즈가 차단되어, 장비 전단에서의 N-G 전압이 0.5V 이하로 내려갑니다.



2-2) 독립 단독 접지(Single-Point Dedicated Grounding) 확보

공통 접지선으로 타고 들어오는 노이즈 및 타 장비의 누설전류 전위 상승을 막습니다.

■ 시공 방안

• 기존 변전실 공통 접지와 물리적으로 분리된 정밀 장비 전용 단독 접지극을 타설합니다.
• 접지 저항 저감: 접지 저항 저감제(Bentonite, Carbon gel 등)와 Mesh 형태의 접지판을 조합하여 접지 저항을 2 ~ 5Ω 이하로 극대화하여 저감시킵니다.
• 전위평형화 및 등전위 본딩: 서지 방지를 위해 본딩 커플러(Transient Earth Clamp)를 통해 평상시에는 고주파 노이즈 차단을 유지하고, 대형 서지 발생 시에만 등전위화되도록 시공합니다.



3) 공사 단계별 체크리스트

구 분	항목 및 작업	목표 기준치
선행 진단	PQA 전력 측정 및 N-G 전압 측정	Peak시 N-G 전압 ≤ 1.0V 확보 목표
간선 공사	중성선 굵기 보강 (상선 대비 150~200%)	중성선 도선 저항 절반 이하 감소
변압기 공사	정밀 기기 전단 K-Factor 절연변압기 설치	2차 측 N-PE Single-Point 본딩 시공
접지 공사	정밀 장비 전용 독립 접지극 타설	접지 저항 ≤ 2Ω 유지





3. 현장 대처 가이드 요약

조치 단계	작업 항목	목표치/기준
1단계: 진단	N-G 전압 및 고조파(THD), 상 불평형률 측정	N-G 전압 ≤ 1.0V, 상 불평형 ≤ 10%
2단계: 회로 개선	R-S-T 상별 부하 균형 배치 및 중성선 굵기 보강	IN 전류 최소화
3단계: 접지 공사	정밀 장비용 독립 접지망 시공 및 전위평형화	접지 저항 ≤ 2 ~ 5Ω
4단계: 전력 전처리	장비 직전 1:1 절연변압기(K-Factor) 적용	N-G 전압 0.5V 이하 안정화
