스마트 전력계(Smart Meter / 전자식 전력량계)의 시공 절차 및 주의사항입니다. 전원 작업을 동반하므로 안전 수칙 준수와 관련 법규(한국전기설비규정, KEC)에 맞춘 정확한 결선이 핵심입니다.



1. 사전 준비 및 안전 조치

스마트 전력계 시공 시 작업자의 안전 확보 및 시공 오작동·안전 사고 예방을 위한 사전 준비 및 안전 조치 세부 지침입니다.

1) 법적 및 안전 기준 사전 확인

• 작업 자격 확인: 전기공사업법 및 유관 법령에 따라 전기공사기능사 이상의 자격 소지자 또는 작업 승인을 받은 전문 인력이 시공을 담당해야 합니다.
• 관련 규정 준수: 한국전기설비규정(KEC) 및 산업안전보건기준에 관한 규칙(전기 작업 안전)을 준수합니다.
• 작업 허가서 작성: 정전 작업 시 대상 사업장의 정전 작업 허가서(PTW, Permit To Work) 발급 여부 및 정전 시간대(부하 영향 최소화 시간)를 사전에 협의·확인합니다.



2) 현장 환경 및 회로 조사

■ 설치 위치 및 공간 검토

• 분전반 내 공간이 스마트 전력계, CT, 통신 모듈, 배선 커버를 수용할 수 있는지 측정합니다.
• 열 방출을 위해 인접한 차단기나 구조물과 최소 20~30mm 이상의 이격 거리가 확보되는지 확인합니다.
• 습기, 부식성 가스, 진동, 직사광선 노출 여부를 점검하고 필요시 IP 등급(외함 보호 등급)이 높은 별도 외함을 준비합니다.

■ 전기 계통 사양 파악

• 전압 및 결선 방식: 단상 2선식(220V), 삼상 3선식(220V/380V), 삼상 4선식(220V/380V) 등 정확한 계통을 파악합니다.
• 최대 부하 전류: 부하 전류 용량을 측정 또는 계산하여 계기 직입 사양(예: 40A, 80A) 이내인지, CT(전류변류기)를 사용해야 하는 대용량인지 판별합니다.
• 접지 계통: TN, TT, IT 계통 등 접지 방식을 확인하고 통신선 및 계기 접지 지점을 사전 선정합니다.



3) 보호구 및 작업 공구·장비 점검

■ 개인 보호구(PPE) 준비 및 점검

• 절연장갑: 작업 전압 등급에 맞는 절연장갑(기계적 보호용 가죽장갑 병용)에 공기 주입 시험을 실시하여 미세 구멍이나 균열이 없는지 확인합니다.
• 절연화 및 보안경: KCS 인증을 받은 전기용 절연화 및 아크 플래시(Arc Flash) 방지용 보안경 또는 페이스 쉴드를 착용합니다.
• 정전기 방지/난연 작업복: 아크 사고 시 용융 부상을 방지하기 위해 면 소재 또는 난연성 작업복을 착용합니다.

■ 시공 공구 및 측정기 검토

• 절연 공구: 1000V 절연 등급(IEC 60900 기준) 손잡이가 적용된 드라이버, 펜치, 와이어 스트리퍼를 준비합니다.
• 압착 공구: 터미널 단자 규격에 맞는 정품 라챗형 압착 프레스를 사용합니다.
• 디지털 멀티미터 / 테스터기: 측정기 자체의 동작 테스트(Known Source 테스트)를 완료하고, CAT III 600V 또는 CAT IV 300V 이상 안전 등급의 측정 기기와 테스트 리드선을 준비합니다.



4) 정전 및 감전 방지 조치 (LOTO 절차)

작업 부위 전원 완전 차단을 위한 LOTO(Lockout / Tagout) 절차를 철저히 이행합니다.

• 1단계 (하구 부하 차단): 정전 작업 전 부하 설비(인버터, 모터, 정밀 기기 등) 전원을 먼저 OFF하여 아크 발생을 차단합니다.
• 2단계 (메인 차단기 개로): 작업 대상 배전반의 메인 차단기(MCCB/ELB)를 내려 전원을 차단합니다.
• 3단계 (잠금 및 표지판 설치): 차단기 handle에 잠금장치(Padlock)를 걸고, "작업 중 - 투입 금지" 안전 표지판(Tag)을 작성하여 부착합니다.
• 4단계 (무전압 검전 확인 - 3단계 검전법):

- 검전기/멀티미터가 켜진 살아있는 전원에서 정상 작동하는지 확인합니다.

- 차단기 2차측(작업 구간) 각 상-상, 상-N, 상-접지 간 전압을 측정하여 0V임을 확인합니다.

- 다시 살아있는 전원에서 검전기가 정상 동작하는지 재확인합니다.

• 5단계 (잔류 전하 방전): 콘덴서 회로가 포함된 경우 방전봉을 이용하여 잔류 전하를 완전히 방전시킵니다.



5) 자재 및 통신 환경 사전 점검

• 자재 이상 유무: 스마트 전력계 본체의 균열, 단자대 나사 산 손상 여부, 봉인 스티커 훼손 여부를 확인합니다.
• CT 센서 변류비 및 극성 점검

- 사용할 CT의 변류비(예: 100/5A, 200/5A 등)가 스마트 전력계 설정값과 일치하는지 확인합니다.

- CT 전면의 K(P1), L(P2) 표시 및 s1, s2 단자 표시를 확인하여 오결선을 방지합니다.

• 통신 환경 테스트

- RS-485: 통신선의 차폐(Shield) 상태를 점검하고, 선로 길이가 긴 경우 종단저항(120Ω) 자재를 미리 준비합니다.

- 무선(Wi-Fi/LTE/LoRa): 분전반 철제 도어를 닫았을 때 내부 수신 신호 강도(RSSI)를 사전 측정하고, 필요시 외장 안테나 연장 케이블을 준비합니다.





2. 단계별 시공 절차

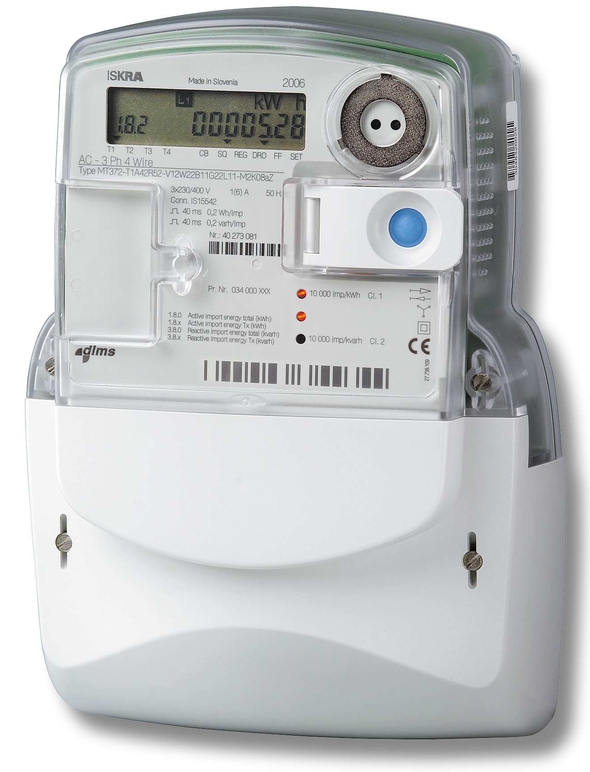

< Fig01. 스마트 전력량계(Smart Meter) >

스마트 전력계의 단계별 상세 시공 절차입니다. 표준 삼상 4선식 또는 단상 계통에 적용 가능한 절차로, 안전 수칙 준수와 정확한 단자 체결에 중점을 두었습니다.

① 1단계: 외함 설치 및 계기 고정

배전반 내 공간 확보 및 기기 고정

• 고정 위치 선정: 분전반 내부의 기존 차단기 및 배선과의 간격을 고려하여, 열 방출과 유지보수가 용이한 위치를 선점합니다.
• DIN 레일(35mm) 마운팅

- DIN 레일을 분전반 내부에 수평을 맞춰 볼트로 단단히 고정합니다.

- 계기 후면의 레일 클립을 당겨 레일에 걸어둔 후 클립을 올려 고정합니다.

• 판넬 직접 고정 방식 (스크류/볼트 체결 시)

- 전력계 고정 홀 위치에 맞춰 마킹 후 드라이버 및 스크류를 사용해 진동에 흔들리지 않도록 고정합니다.



② 2단계: 전류변류기(CT) 설치 (CT 방식 적용 시)

CT 센서 관통 및 2차측 배선.

• P1/P2 방향 확인: CT 몸체에 표기된 P1(또는 K) 방향이 전원측(차단기 측)을 향하고, P2(또는 L) 방향이 부하측(설비 측)을 향하도록 전력선(L1, L2, L3)에 관통시킵니다. (반대로 설치 시 전력이 마이너스로 측정됨)
• CT 2차측(s1, s2) 배선

- 각 상별 CT에서 나온 신호선($s1, s2$)을 정해진 극성에 맞춰 전력계의 CT 입력 단자에 연결합니다.

- 배선에는 압착 터미널(O형 또는 Y형)을 집어 단자 탈락을 방지합니다.



③ 3단계: 전압 및 전원 배선 (주 회로)

반응형

상(Phase) 일치 및 압착 단자 체결

• 전선 피복 (Stripping): 전선 피복을 약 8~10mm 절삭한 후 적합한 규격의 압착 단자(Bootlace ferrule 또는 Ring terminal)를 씌우고 압착 공구로 견고히 집습니다.
• 전압 단자 연결 (상 맞춤 필수)

- L1(R상): L1 전압 측정 단자에 연결

- L2(S상): L2 전압 측정 단자에 연결

- L3(T상): L3 전압 측정 단자에 연결

- N(중성선): N 전압 측정 단자에 연결

• 체결 토크 준수: 드라이버를 사용하여 단자대 나사를 규정 토크(약 1.2 ~ 1.5 N·m)로 체결합니다. 나사가 헐거우면 접촉 저항으로 인한 과열·화재 원인이 됩니다.



④ 4단계: 통신선 결선 (RS-485 / 네트워크)

RS-485 Shield선 및 노이즈 대책

• 통신 케이블 선가공: STP(Shielded Twisted Pair, 2-Core) 케이블을 사용합니다.
• 극성 체결

- 통신선의 A(+) 심선을 전력계 RS-485 A(+) 단자에 연결합니다.

- 통신선의 B(-) 심선을 전력계 RS-485 B(-) 단자에 연결합니다.

• Shield(드레인) 와이어 접지: Shield 드레인 선은 계기 쪽에서 묶어 **분전반 내 한 포인트에만 접지(Single-point grounding)**하고, 반대쪽 통신선 쉴드는 절연 처리합니다. (양쪽 접지 시 접지 루프 노이즈 발생)
• 종단 저항: 통신 선로의 맨 마지막 계기(End-node)의 A-B 단자 사이에 120$\Omega$ (1/4W) 종단 저항을 병렬로 연결합니다.



⑤ 5단계: 배선 정리 및 안전 마감

단자 보호 커버 및 배선 정돈

• 인장 테스트: 모든 연결 전선을 가볍게 손으로 당겨 단자대에서 빠지거나 흔들리지 않는지 점검합니다.
• 배선 케이블 타이 정돈: 전력선과 통신선이 서로 꼬이지 않도록 이격(10cm 이상)하여 케이블 타이어로 고정합니다.
• 단자 커버 착탈: 감전 예방 및 먼지 침입 방지를 위해 절연 단자 보호 커버를 닫고 고정 나사를 조입니다.



⑥ 6단계: 전원 투입 및 시운전

전압/전류/역률 측정 및 통신 연결 검증.

• 메인 전원 투입: 차단기를 올려 계기 디스플레이(LCD)에 전원이 들어오는지 확인합니다.
• 계통 데이터 측정 검증:

- 전압 검증: 멀티미터로 실측한 전압과 계기 표시 전압의 오차를 확인합니다.

- 전류/역률 검증: 부하를 가한 후 전류값 및 역률(PF)이 양수(+)로 정상 표기되는지 점검합니다. (역률이 음수이거나 마이너스 전력이 나오면 CT 방향 또는 상 결선 오류임)

• 통신 상태 확인: 게이트웨이 또는 상위 모니터링 시스템(EMS/BMS)에서 데이터 수신 상태(Tx/Rx LED 점등 여부)를 확인하고, 계기 ID 및 통신 속도(Baud rate, 예: 9600 bps)를 설정합니다.





3. 핵심 주의사항 (Checklist)

• 상(Phase) 및 극성 일치: 단상/삼상 제품 모두 L(Live), N(Neutral) 및 각 상(R/S/T 또는 L1/L2/L3)의 순서가 바뀌지 않도록 라벨링 후 시공해야 합니다.
• CT 2차측 개로 금지: CT 방식 시공 시, 전원이 공급되는 상태에서 CT 2차측 회로를 개로(Open)하면 고전압이 발생하여 감전 및 장비 파손 위험이 있습니다. 작업 중에는 반드시 단락(Short) 상태를 유지해야 합니다.
• 통신선 간섭 방지: RS-485 등 약전류 통신선은 대전류가 흐르는 전력선과 최소 10~15cm 이상 이격하거나 직각으로 교차시켜 노이즈 간섭을 방지합니다.
• 접지 처리: 계기 외함 접지 단자 및 통신 드레인(Drain) 와이어 접지를 명확히 시행합니다.
