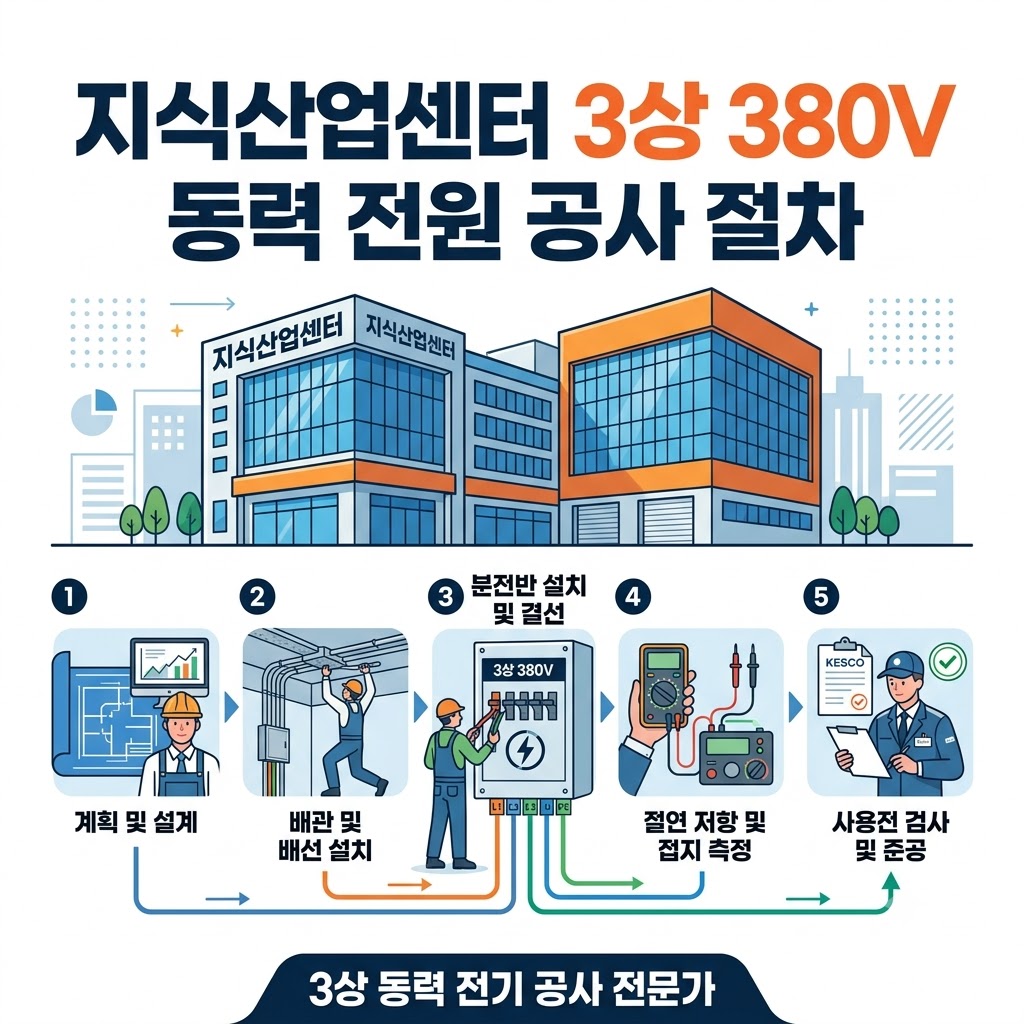

지식산업센터 3상 380V 동력 전원 공사 절차

지식산업센터 3상 380V 동력 전원 공사 절차





지식산업센터(형성형 공장) 내부의 3상 4선식(380V/220V) 동력 설비는 대용량 기계, CNC, 콤프레샤, 모터 드라이버 등을 안정적으로 구동하기 위한 전력 간선 시공이 핵심입니다. 기본적인 분기 배선 시공 체계와 복스(Junction Box/Out-let Box) 작업 시 규정 사항을 순서대로 정리했습니다.

< Fig01. 3상 4선식 동력 분전반 내부 >



1. 사전 용량 및 차단기·전선 선청

3상 380V 동력은 부하 용량(kW)에 따라 전선 굵기(SQ)와 차단기 용량(A)을 안전하게 맞추어야 합니다.

부하 용량 (3상 380V)	권장 차단기 용량 (MCCB/ELB)	최소 전선 굵기 (CV Cable, 허용전류 기준)
5 kW 이하	3P 20A ~ 30A	2.5 SQ ~ 4 SQ
10 kW	3P 30A ~ 40A	6 SQ
15 kW	3P 50A	10 SQ
20 kW ~ 25 kW	3P 75A ~ 100A	16 SQ ~ 25 SQ

• KEC 식별 색상 적용: L1(갈색), L2(검정), L3(회색), N선(청색), PE 보호계통 접지선(녹-노 양색 스트라이프).

• 접지선 규격: KEC 규정에 따라 선로 전류 및 상전선 굵기에 맞추어 정격 보호접지선(PE)을 반드시 포함 배선해야 합니다.





2. 동력 전원 분기 및 복스(Box) 작업 표준 절차

지식산업센터 및 산업현장에서 3상 4선식(380V/220V) 동력 설비를 안전하게 분기하고 복스(Junction Box/Outlet Box)를 설치하기 위한 단계별 시공 표준 절차입니다. 한국전기설비규정(KEC) 및 산업안전보건기준을 준수하여 작성되었습니다.

1) 사전 준비 및 설계 검토

• 부하 용량 확인: 설비의 정격 소비전력(kW) 및 정격 전류(A)를 확인하여 전선 굵기(SQ)와 차단기 용량을 산정합니다.
• 복스 규격 선정

- 간선 굵기 6 SQ 이하: 4각 스틸 복스(깊은형) 또는 IP65 등급 방수/방진 PVC·알루미늄 정션 박스.

- 간선 굵기 10 SQ 이상: 최소 200×200×100mm 이상의 스틸/알루미늄 대형 정션 박스 사용 (곡선 반경 및 단자대 공간 확보 필수).

• 자재 준비: KEC 식별 색상 전선(갈/검/회/청/녹-노), 케이블 글랜드(또는 커넥터), 절연 부싱, 4P 터미널 블록(단자대), C형/O형 압착 슬리브, 열수축 튜브.



2) 동력 분기 및 복스 작업 5단계 표준 절차

① 전원 차단 및 안전 검전

안전조치 (LOTO: Lock-Out, Tag-Out)

• 상위 분전반의 해당 회로 차단기(MCCB/ELB)를 내리고 "작업 중 금지" 표지판을 부착합니다.
• 디지털 멀티미터 또는 검전기를 사용하여 L1-L2, L2-L3, L3-L1간 선간전압(380V) 및 L-N, L-PE 간 대지전압(220V)을 측정하여 무전압 상태를 최종 확인합니다.



② 복스(Box) 고정 및 배관 체결

배관 연결부 피복 손상 방지 처리

복스는 벽면이나 천장 구조체에 칼브럭 및 앙카 볼트를 이용하여 2점 이상 견고하게 고정합니다.

• 금속관(STB) 또는 가요전선관(GW/SF) 접속 부위에는 **록너트(Lock Nut)**와 **절연 부싱(Insulation Bushing)**을 체결합니다.
• 노출 습기 구역이나 방수가 필요한 구역은 배관 입구에 **케이블 글랜드(Cable Gland)**를 설치하여 IP 등급을 유지합니다.



③ 간선 및 분기선 입선(Pulling)

여유 길이 20~30cm 확보.L1(갈색), L2(검정), L3(회색), N(청색), PE(녹-노 스트라이프) 5선(또는 4선)을 입선합니다.

• 복스 내부에서 전선 결선 및 단자대 작업이 원활하도록 복스 크기의 1.5~2배(약 20~30cm) 이상 여유 길이를 두고 절단합니다.



④ 복스 내 전선 접속 및 분기 결선

반응형

단순 꼬임 접속 절대 금지

전선 굵기와 현장 환경에 맞는 접속 방식을 선택하여 시공합니다.

■ 방식 A (터미널 블록/단자대 방식 - 권장)

• 복스 내부에 DIN 레일을 고정하고 4P/5P 터미널 블록을 설치합니다. 전선 끝단에 O형/Y형 압착 터미널을 체결한 후 단자대에 볼트로 견고하게 고정합니다.



■ 방식 B (압착 슬리브 방식)

• 간선과 분기선을 C형 슬리브 또는 동관 슬리브로 전용 압착 펜치를 이용해 유격 없이 압착합니다. 압착 후 열수축 튜브를 씌워 열풍기로 수축시키고, 2차로 절연테이프를 마감합니다.



■ 접지선(PE) 결선

• 보호접지선은 별도의 접지 단자대 또는 C형 슬리브로 접지망을 형성하고, 금속제 복스의 경우 복스 외함 접지 볼트에도 반드시 본딩 체결합니다.



⑤ 회로 점검 및 복스 덮개 마감

통전 전 절연 점검

• 절연저항 측정: 절연저항계(메거, 500V/1000V DC)를 사용하여 상간 절연저항 및 대지 간 절연저항이 0.5 MΩ 이상인지 측정합니다.
• 복스 마감: 복스 내부 잔여 이물질을 제거하고, 가스켓 상태를 확인한 뒤 덮개를 볼트로 고정합니다.
• 위험 표지 부착: 복스 표면에 "동력 380V 위험" 및 해당 회로 번호(예: L-3 회로) 라벨을 부착합니다.



3) 핵심 안전 및 규정 체크리스트

구 분	표준 시공 기준	위반 시 문제점
KEC 전선 색상	L1(갈), L2(검), L3(회), N(청), PE(녹-노)	상 오접속으로 인한 3상 기기 역회전 및 단락 사고
접속 방식	터미널 블록 또는 압착 슬리브 필수	와이어 넛(쥐꼬리 꼬임) 사용 시 발열로 인한 화재 원인
복스 접지	금속제 복스 외함에 PE 접지선 연결	외함 누전 시 작업자 감전 사고 발생
배관 관단 처리	절연 부싱 체결 필수	전선 입선 시 금속관 단면에 의한 피복 절단 및 지락 사고





3. 현장 시공 시 핵심 주의사항

① N선(중성선) 처리 및 혼용 금지

• 3상 380V 부하 외에 내부 제어 전원(220V)을 사용할 경우 L선 중 하나와 N선을 조합하여 추출합니다. 이때 N선은 다른 회로의 N선과 콤몬(대용)되지 않도록 전용 회로 배선이 필요합니다.

② 복스 용량 및 전원 구분 표시

• 동력용 복스는 내부 수용 공간이 충분한 규격(최소 4각 이상, 대용량 간선 시 6각/스틸 박스)을 선택해야 열 발산 및 굴곡 반경 확보가 용이합니다.
• 복스 덮개에는 "동력 380V 위험" 식별 표지판을 부착하여 관리상 안전사고를 예방합니다.

③ 접지 연동 및 절연저항 측정

• 복스가 금속제인 경우 금속제 복스 외함에도 보호접지선(PE)을 본딩 체결해야 합니다.
• 통전 전 반드시 메거(절연저항계)로 상간 절연저항 및 대지 간 절연저항(0.5MΩ 이상)을 확인해야 합니다.
