지하 주차장이나 창고의 센서등을 개별 동작이 아닌 그룹 연동(한 곳에서 감지 시 전체 또는 구역 전체 점등) 방식으로 배선·공사할 때 핵심적인 작업 절차와 주요 고려사항입니다.



1. 주요 동작 방식 구분

지하 주차장 및 창고의 센서등 전체 연동(그룹 제어) 시스템을 구축할 때 사용하는 주요 동작 방식 4가지의 상세 내용입니다.

각 방식의 작동 원리, 장단점, 그리고 현장 상황별 적합성을 비교해 드립니다.

1) 마스터 - 슬레이브 (Master-Slave) 방식

< Fig01. LED조명기구의 일괄제어 방식 >



하나의 대표 센서(마스터)가 구역 전체의 등기구(슬레이브)를 일괄 제어하는 가장 전형적인 방식입니다.

■ 작동 원리

• 통로 입구나 주요 동선에 설치된 마스터 센서가 움직임을 감지합니다.
• 센서 내부 리레이가 닫히면서 연결된 신호선(스위치선)을 통해 구역 내 전체 등기구로 220V 전원이 동시에 공급됩니다.

■ 장점

• 자재비 절감 : 마스터 센서 1~2개 외에는 센서가 없는 일반 LED 등기구를 사용할 수 있어 단가가 저렴합니다.
• 구조의 단순성 : 제어 구조가 직관적이어서 하자 점검이 쉽습니다.

■ 단점

• 마스터 센서 부하 : 센서 하나가 여러 등기구의 전원을 직접 제어하므로, 등기구 수량이 많으면 센서 내부 접점이 용융되거나 손상될 수 있습니다. (등기구 수량이 많을 경우 전자접촉기(MC) 설치 필수)
• 단일점 고장(Single Point of Failure) : 마스터 센서가 고장 나면 구역 전체가 작동하지 않습니다.



2) 마그네틱 스위치(MC) / 간편 제어 방식

마스터 센서의 신호로 전자접촉기(MC)를 동작시켜, 대용량의 전력을 안전하게 구역 전체로 전달하는 공업용/대규모 현장 방식입니다.

■ 작동 원리

• 센서가 움직임을 감지하면, 센서 출력 전원이 MC의 조작 코일(Coil)로 들어갑니다.
• MC가 자화되면서 주 접점이 붙어 분전함에서 나오는 메인 전원이 구역 전체 등기구로 일괄 공급됩니다.

■ 장점

• 대용량 제어 가능 : 등기구가 수십~수백 대에 달하는 대형 지하 주차장에서도 센서 파손 없이 안정적으로 제어할 수 있습니다.
• 내구성 향상: 센서에는 극미량의 조작 전류만 흐르므로 센서 수명이 획기적으로 늘어납니다.
• 수동/자동 전환 용이 : MC 전단에 3위치 스위치(자동-Off-수동)를 구성하여 비상시 강제 상시 점등을 쉽게 구현할 수 있습니다.

■ 단점

• 초기 시공비 증가 : 분전함 내 MC 및 보조 스위치류 탑재 공간과 추가 부속 자재가 필요합니다.
• 배선 복잡도 : 분전함과 센서, 등기구 간의 제어 라인을 별도로 구성해야 합니다.



3) 통신선(유선 RF/RF 신호) 연동형 스마트 센서등 방식

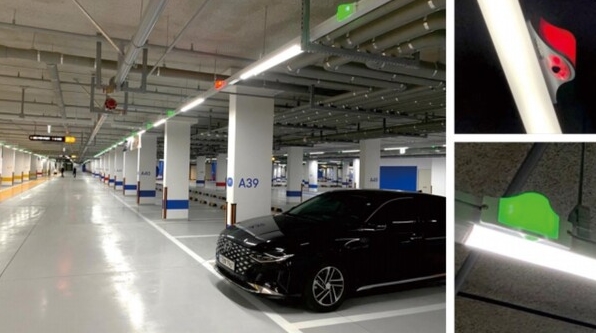

< Fig02. 지하주차장 스마트센서등 작동 >



모든 등기구에 센서와 통신 모듈이 내장되어 있어, 등기구들끼리 서로 신호를 주고받는 방식입니다.

■ 작동 원리

• 구역 내 어느 등기구의 센서든 움직임을 먼저 감지하면, 통신선(또는 무선 RF 신호)을 통해 옆 등기구들로 "켜짐" 명령을 전달합니다.
• 설정에 따라 동선 방향으로 순차 점등되게 하거나, 구역 전체가 동시에 켜지도록 그룹핑할 수 있습니다.

■ 장점

• 감지 사각지대 제거 : 구역 내 어떤 위치로 진입하더라도 즉시 전체 또는 인근 등기구가 반응합니다.
• 배선 간소화 (무선형 기준) : 무선(RF) 연동 방식을 사용할 경우, 통신선 배선 없이 각 등기구에 상시 전원(L, N)만 공급하면 되므로 리모델링 공사에 매우 유리합니다.
• 디밍(Dimming) 제어 가능 : 평소에는 10~20% 밝기로 디밍 유지하다가, 감지 시 100% 밝기로 전환되는 에너지 절감형 구성이 용이합니다.

■ 단점

• 높은 자재 단가 : 개별 등기구마다 스마트 센서 및 통신 모듈이 들어있어 일반 등기구 대비 단가가 높습니다.
• 통신 장애 위험 : 무선 방식의 경우 지하 콘크리트 벽체나 철골 구조물에 의해 신호 간섭/음영 지역이 발생할 수 있습니다.



4) PLC / PLC-Ethernet 중앙 제어 (BMS 연동) 방식

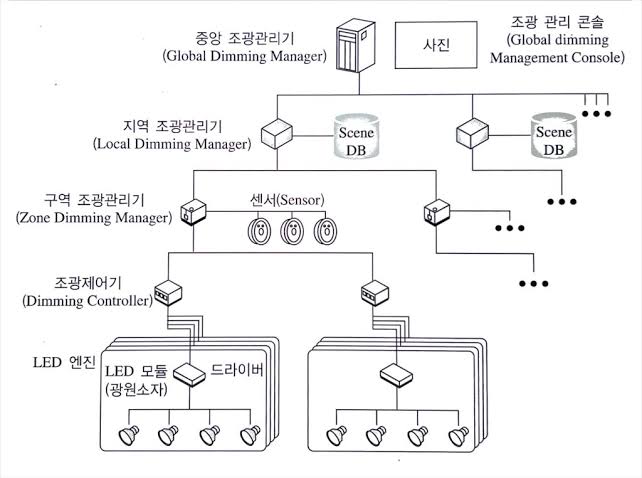

< Fig03. 지하주차장 중앙제어 방식 >



지하 주차장 관제 시스템이나 빌딩 제어 시스템(BMS)과 연동하여 통합 소프트웨어로 제어하는 최상위 방식입니다.

■ 작동 원리

• 각 구역의 센서 신호가 입력 모듈을 통해 중앙 제어반(PLC)으로 들어갑니다.
• PLC에 입력된 시간대별/구역별 스케줄링 프로그래밍에 따라 출력 모듈이 해당 구역의 조명 회로를 개폐합니다.

■ 장점

• 최고 수준의 유연성 : 소프트웨어 설정만으로 그룹 변경, 점등 시간 변경, 시간대별(낮/밤) 동작 방식 변경이 가능합니다.
• 모니터링 및 데이터 관리 : 등기구 고장 여부, 전력 소비량, 통행 빈도 데이터를 실시간으로 수집할 수 있습니다.

■ 단점

• 고가의 구축 비용 : PLC 제어반, 통신 전용 선로, 제어 프로그램 구축 비용이 많이 듭니다.
• 전문 관리자 필요 : 시스템 설정 변경이나 유지보수를 위해 전기/제어 전문 지식이 필요합니다.



< 표01. 핵심 요약 및 현장 추천 >

구분	마스터-슬레이브	MC(전자접촉기) 연동	스마트 센서등(통신형)	PLC 중앙 제어
제어 규모	소규모 (등기구 5~10대)	중/대규모 (등기구 10대 이상)	중/대규모	대형 빌딩 / 전체 주차장
주요 적용처	소형 창고, 빌라 주차장	일반 아파트/상가 지하 주차장	고급 주차장, 리모델링 현장	대형 쇼핑몰, 지식산업센터
초기 비용	매우 저렴	저렴 ~ 보통	보통 ~ 높음	매우 높음
유지보수	용이	매우 용이	통신 점검 필요	전문 기술 필요





2. 표준 3선식(마스터-슬레이브) 기본 배선 구조

반응형

표준 3선식(마스터-슬레이브) 배선은 1개의 센서(마스터) 출력을 여러 개의 일반 등기구(슬레이브) 전원 입으로 병렬 연결하여 동시 점등을 구현하는 가장 대중적인 방식입니다.

1) 사용되는 전선의 종류 및 역할 (3선식 기준)

일반적인 3선식 센서에는 총 3가지 색상(또는 역할)의 전선 및 입출력 단자가 존재합니다.

• L선 (상선 / Line / Hot) : 분전함 차단기에서 들어오는 220V 상시 전원선 (보통 갈색 또는 적색).
• N선 (중성선 / Neutral) : 회로를 완성하기 위한 공통 귀환선 (보통 청색 또는 백색).
• S선 (스위치선 / Load / Output) : 센서 내부 접점을 거쳐 감지 시에만 220V가 출력되는 선 (보통 황색, 흑색 또는 적색).
• PE선 (접지선 / Earth) : 등기구 외함 감전 방지용 보호계통 선 (녹색/노랑 혼색).



2) 센서 및 등기구 단자별 연결 관계

구역 내 설치되는 마스터 센서 1대와 슬레이브 등기구 N대 사이의 전선 연결 구조입니다.

① 전원 입력부 (분전함 ➔ 마스터 센서)

• 분전함 L선: 마스터 센서의 [L 전원 입력 단자]에만 연결합니다. (상시 전원 공급)
• 분전함 N선: 마스터 센서의 [N 단자]와 각 슬레이브 등기구의 [N 단자] 전체로 분기하여 공통으로 연결합니다.
• 분전함 PE선: 각 LED 등기구의 [접지(PE) 단자] 및 금속제 외함에 공통으로 연결합니다.

② 제어 및 출력부 (마스터 센서 ➔ 각 슬레이브 등기구)

• 마스터 센서 S선 (출력): 마스터 센서의 [S 출력 단자]에서 선을 뽑아, 각 슬레이브 등기구의 [L 전원 입력 단자] 전체로 병렬 연결합니다.
• 원리: 센서가 움직임을 감지하면 내부 리레이가 붙어 L선 전원이 S선으로 흘러나가고, 이 전원이 S선과 연결된 모든 슬레이브 등기구의 L 단자로 동시에 전달되어 전체 점등됩니다.



3) 작업 순서 및 결선 체크리스트

① 전원 차단 및 검전 : 작업 대상 구역의 메인 차단기를 내리고 검전기로 잔류 전압이 없는지 확인합니다.

② N선(중성선) 공통 버스바/와이어 연결 : 분전함에서 온 N선 하나를 마스터 센서와 모든 슬레이브 등기구의 N단자에 일괄 점프(Parallel connection) 연결합니다.

③ L선(상상전원) 연결 : 분전함 L선을 마스터 센서의 L단자에만 단독 연결합니다. (슬레이브 등기구에는 L선이 직접 들어가지 않습니다.)

④ S선(센서 출력선) 신호선 간선 구축 : 마스터 센서의 S단자에서 출발한 전선을 각 슬레이브 등기구의 L단자로 순차적(가락지/점퍼 방식)으로 연결합니다.

⑤ 접지(PE) 연결 및 절연 처리 : 접지선을 각 등기구에 연결하고 와이어 커넥터(터미널 block)를 사용해 결선 부위를 확실히 고정합니다.



4) 3선식 마스터-슬레이브 구성 시 핵심 제약사항

■ 허용 전류(부하 용량) 한계

• 일반적인 센서 모듈 내부 리레이의 정격 용량은 5A~10A (약 1,000W~2,000W) 수준입니다.
• LED 등기구는 점등 시 순간 돌입전류(Inrush Current)가 높으므로, 센서 스펙상의 최대 용량 대비 50% 이하(안전율 적용)로 등기구 수량을 제한해야 합니다.
• 예시: 10A(2,200W) 정격 센서 사용 시 50W LED 등기구는 최대 20대 이하로 구성하는 것이 안전합니다.

■ 센서 고장 시 대응

• 마스터 센서가 고장 나면 그룹 전체가 점등되지 않거나 상시 켜짐 상태가 됩니다.
• 이를 대비해 분전함 내부에 센서를 우회하여 강제로 전원을 공급할 수 있는 바이패스 스위치(3로 스위치 또는 수동 스위치)를 병렬로 달아두면 유지보수에 유리합니다.





3. 공사 시 필수 확인 및 주의사항

■ 용량 계산 (MC/리레이 설치 여부)

• 그룹 내 전체 등기구의 총 소비전력(W)과 등기구 점등 시 발생하는 돌입전류(Inrush Current)를 계산해야 합니다.
• 예시: 40W LED 등기구 30대 = 1,200W. 센서 직접 제어보다는 센서 출력 ➔ MC coil 유입 ➔ MC 접점을 통해 등기구 전원 공급 방식이 안전합니다.

■ 배관 및 배선선정

• 지하 주차장/창고 특성상 습기 및 화재 안전을 위해 금속제 가요전선관(SF/GW) 또는 HFIX 전선 사용 기준을 준수합니다.
• 전압 강하를 고려해 슬레이브 라인의 전선 굵기(최소 2.5mm² 이상 권장)를 선정합니다.

■ 상시점등/수동 스위치(Bypass) 구성

• 유지보수나 청소, 비상시를 대비해 센서를 거치지 않고 전체를 강제 점등할 수 있는 3路 스위치 또는 수동/자동 전환 스위치를 분전함에 구성하는 것이 좋습니다.
