순차 전원기(Power Sequencer) 결선 및 방송 설비 전원 분기







방송 및 음향 설비에서 팝 노이즈(Pop Noise)는 전원이 켜지거나 꺼질 때 발생하는 과도 응답 신호가 앰프를 거쳐 스피커로 전달되면서 발생합니다. 이는 스피커 트위터/우퍼 파손 및 앰프 회로 손상의 주된 원인이 됩니다. 이를 방지하기 위한 순차 전원기(Power Sequencer)의 전원 분기 및 결선 원칙입니다.



1. 전원 켜짐/꺼짐 순서의 핵심 원칙

음향 및 방송 설비에서 전원 켜짐/꺼짐 순서를 지켜야 하는 핵심 원칙은 신호 흐름의 방향(전단 → 후단)을 완벽히 컨트롤하여 스피커 및 앰프의 파손을 방지하고 잔여 충격 전류(Transient Current)를 차단하는 데 있습니다.

1) 전원 제어의 절대 원칙

음향 신호는 [소스기기] → [신호처리기/믹서] → [파워 앰프] → [스피커] 순서로 이동합니다.



신호 흐름 (Signal Flow)

소스기기 (마이크/CDP/PC) → 믹서 & DSP/EQ → 파워 앰프 (Amplifier) → 스피커 (Speaker)

  • [전원 켜기 (Power ON)] → 첫 번째 채널부터 → 마지막 채널 순서로
  • [전원 끄기 (Power OFF)] ← 첫 번째 채널부터 ← 마지막 채널 순서로 (역순)



2) 켜는 순서 (Power ON) : 소스 → 앰프

"신호의 출발점부터 가장 끝단(출력단) 방향으로 순차 점등"

① 1단계: 소스 및 입력 기기 (CH 1 ~ CH 3)

  • 대상: 무선 마이크 수신기, CD 플레이어, PC/반주기 오디오 인터페이스 등
  • 이유: 입력 기기는 전원이 켜지는 순간 내부 회로가 활성화되면서 직류(DC) 전압 변동으로 인한 신호 튀김 현상이 가장 먼저 발생합니다. 이 시점에는 뒷단의 믹서와 앰프가 꺼져 있어 이 노이즈가 전달되지 않습니다.

② 2단계: 신호 조율 및 처리기 (CH 4 ~ CH 5)

  • 대상: 음향 콘솔(믹서), DSP, 이퀄라이저(EQ), 크로스오버 등
  • 이유: 믹서와 프로세서가 부팅될 때 부팅 완료음이나 내부 릴레이 작동음이 발생합니다. 입력 기기가 이미 켜져 신호가 안정화된 상태에서 믹서 전원을 켜야 신호 전달 경로가 안정화됩니다.

③ 3단계: 출력 및 파워 앰프 (CH 6 ~ CH 8)

  • 대상: 메인 파워 앰프, 서브우퍼 앰프, 액티브(파워드) 스피커
  • 이유: 가장 마지막에 앰프를 켜는 것이 핵심입니다. 앰프 전단(믹서, 소스)의 모든 기기가 켜져 동작 전압이 완전히 안정된 후 앰프가 켜져야 pre-amp 단계의 전원 팝 노이즈를 증폭시키지 않습니다.



3) 끄는 순서 (Power OFF) : 앰프 → 소스 (역순)

"가장 끝단(출력단)인 앰프부터 차단 후 전단 기기 끄기"

① 1단계: 파워 앰프 및 액티브 스피커 차단 (가장 먼저 OFF)

  • 이유: 앰프의 전원을 가장 먼저 차단하면, 이후 믹서나 소스 기기를 끌 때 발생하는 대용량 차단 차단 스파크(Spark) 전압이나 팝 노이즈가 스피커로 전달되는 경로가 완벽히 차단됩니다.

② 2단계: 믹서 및 신호 처리기 차단

  • 이유: 앰프가 완전히 꺼졌으므로, 믹서의 전원을 차단해도 스피커에서는 아무런 소리가 나지 않습니다.

③ 3단계: 소스 기기 차단 (가장 나중에 OFF)

  • 이유: 최전단 소스 기기를 가장 나중에 끄면서 음향 시스템 전체의 전원 차단을 마무리합니다.



4) 원칙을 위반했을 때 발생하는 문제

  • 팝 노이즈(Pop Noise) 및 뾱 소리 : 앰프가 켜진 상태에서 전단 기기(믹서, CDP)를 켜거나 끄면 순간적인 과도 응답 전압이 앰프로 흘러 들어갑니다.
  • 스피커 보이스 코일 및 트위터 파손 : 앰프가 노이즈 전압을 최대 수백 와트(W) 단위로 순간 증폭시켜 스피커로 보냅니다. 고음역대를 담당하는 트위터(Tweeter)의 보이스 코일이 순식간에 녹아내리거나, 우퍼 페이퍼 콘이 과도 변위로 물리적으로 찢어질 수 있습니다.
  • 돌입 전류(Inrush Current)로 인한 차단기 트립 : 대용량 파워 앰프 여러 대를 동시에 켜면 모터나 변압기 1차 측에 순간적으로 정격 전류의 5~10배에 달하는 돌입 전류가 흘러 배전반 차단기가 떨어지거나 전원 릴레이 접점이 용접(붙어버림)되는 고장이 발생합니다.





2. 순차 전원기 채널별 장비 배치 (8채널 기준)

< Fig01. 순차전원기 >



8채널 순차 전원기(Power Sequencer)는 음향 시스템의 신호 흐름(소스 → 믹서/DSP → 앰프)에 맞추어 전원이 순차적으로 공급(1번 → 8번)되고, 역순(8번 → 1번)으로 꺼지도록 설계되어 있습니다.

8개 채널에 장비를 배치하는 구체적인 결선 표준과 채널별 배치 가이드입니다.

1) 8채널 표준 장비 배치표

채널 (CH)
분류
권장 연결 장비
비고 / 주의사항
CH 1
최전단 소스 기기
무선 마이크 수신기 (Wireless Receiver)
마이크 수신기, 라디오 튜너 등
CH 2
재생/소스 기기
CD 플레이어, PC/노트북 오디오 인터페이스
미디어 재생기기
CH 3
보조 소스/악기
반주기, 외부 블루투스 수신기, 디제잉 장비
추가 소스 입력장치
CH 4
메인 콘솔 (믹서)
디지털/아날로그 음향 믹서 (Mixer Console)
전단 소스 정리 후 믹서 부팅
CH 5
아웃보드/신호처리기
DSP, 메인 EQ, 크로스오버, 딜레이 타임 프로세서
스피커 전단 신호 제어기
CH 6
모니터/서브 앰프
모니터용 파워 앰프, 소형 액티브 스피커
출력이 작은 앰프군
CH 7
메인 파워 앰프 (고음/중음)
메인 앰프 1 (Main Amp / Mid-High)
소형~중형 파워 앰프
CH 8
메인/서브우퍼 앰프
대용량 메인 앰프 2, 서브우퍼 파워 앰프
가장 마지막에 켜짐 (가장 대전력)



2) 블록별 결선 상세 지침

반응형

① CH 1 ~ CH 3 (입력 소스 기기)

  • 목적: 음량 조정 기능이 없거나 전원 스위치를 켤 때 내부 DC 전압 충격(Pop)이 발생하는 입력 장치를 먼저 켜서 신호를 안정화합니다.
  • 배치 방식: 소비전력이 낮고 신호의 최전단에 위치한 무선 마이크 랙(Rack), CDP, PC 오디오 인터페이스 전원을 연결합니다.
  • 꿀팁: 전압 안정기가 내장된 순차 전원기라도 소스 기기 전원을 상시 ON으로 두어 전원 공급 즉시 작동하도록 설정합니다.

② CH 4 ~ CH 5 (메인 믹서 및 신호 처리기)

  • 목적: 소스 기기가 켜진 후, 신호를 받아 가공하고 제어하는 믹서와 아웃보드 프로세서의 부팅 절차를 진행합니다.
  • 배치 방식:
  • CH 4: 아날로그/디지털 믹서 콘솔
  • CH 5: 음향 제어용 DSP(Digital Signal Processor), 그래픽 이퀄라이저(GEQ), 스피커 매니지먼트 시스템
  • 주의사항: 디지털 믹서의 경우 OS 부팅 및 내부 릴레이 안정화에 보통 10~20초 이상 걸리므로, CH 5와 CH 6 사이의 딜레이 타임(시간 간격)을 충분히 확보하는 것이 좋습니다.

③ CH 6 ~ CH 8 (출력 및 파워 앰프)

  • 목적: 전단(1~5번)의 모든 장비 부팅 및 신호 경로가 완벽히 안정화된 상태에서 가장 마지막으로 앰프를 활성화합니다.
  • 배치 방식:
  • 출력이 비교적 작은 모니터 스피커용 앰프나 보조 앰프를 CH 6에 연결합니다.
  • 출력이 가장 큰 메인 앰프 및 서브우퍼(Subwoofer) 앰프를 CH 7, CH 8에 배치합니다.
  • 핵심: 가장 출력이 크고 전력을 많이 먹는 앰프일수록 뒷번호(8번 쪽)에 배치합니다.



3) 실무 배선 시 특수 상황 대처법

① 액티브 스피커(파워드 스피커)를 사용하는 경우

앰프가 스피커 자체에 내장된 액티브 스피커는 파워 앰프와 동일하게 취급합니다.

  • 액티브 스피커의 전원 케이블을 CH 6 ~ CH 8번에 연결해야 믹서나 소스기기가 꺼질 때 뾱 소리가 스피커로 출력되지 않습니다.

② 앰프의 소비전력이 순차 전원기 용량을 초과하는 경우

  • 순차 전원기의 한 채널당 허용 전류(보통 10A~15A) 및 전체 정격 허용 전류(보통 16A~22A)를 넘어서는 대용량 파워 앰프 여러 대를 다룰 경우.
  • 앰프 플러그를 순차 전원기에 직접 꽂지 말고, 순차 전원기의 뒷번 채널(CH 7, CH 8) 출력을 외부 전자접촉기(마그네틱 스위치, MC)의 조작 전원으로 연결하여 배전반에서 앰프 전원을 직접 분기 제어해야 합니다.

③ 상시 전원(Unswitched / Direct Out) 단자 활용

순차 전원기 전면에 별도로 마련되어 있거나 후면에 'Direct'라고 적힌 단자는 순차 전원 스위치 상태와 상관없이 24시간 전원이 들어오는 단자입니다.

  • 메인 음향용 믹서의 설정 보존용 시계 전원이나 랙 팬(Cooling Fan), 작업등, 보조 네트워크 스위치 등 상시 작동이 필요한 장치를 꽂아 사용합니다.





3. 배선 및 전원 분기 시 필수 체크리스트

① 파워 앰프 전원 용량 확보 (분전반 전원 분기)

  • 용량 초과 주의: 파워 앰프는 순간 소비 전력이 매우 큽니다. 단일 순차 전원기 콘센트 용량(보통 채널당 10A~15A, 전체 15A~20A 내외)을 초과할 수 있습니다.
  • 대용량 앰프 조치: 메인 앰프 용량이 큰 경우, 순차 전원기의 드라이 Contact(리모트) 단자를 활용해 별도의 마그네틱 스위치(MC) 또는 외부 파워 디스트리뷰터를 연동하여 분전반의 전용 차단기에서 직접 전원을 공급받도록 결선합니다.

② 접지(Grounding) 및 동상(Same Phase) 맞춤

  • 노이즈 차단: 소스기기, 믹서, 앰프의 전원 상(Phase)이 서로 다르면 루프 전류로 인해 웅-(Hum) 소리의 감전/잡음이 발생할 수 있습니다.
  • 배선 수칙: 모든 음향 장비의 전원은 가능하면 동일한 전원 상(R, S, T 중 1개 상) 및 공통 접지 라인에서 분기하여 순차 전원기에 공급합니다.

③ 신호 케이블 밸런스(Balanced) 결선

  • 팝 노이즈 및 외래 잡음 유입을 줄이기 위해 믹서와 앰프 간 신호선은 반드시 Balanced 케이블(XLR 또는 TRS)을 사용합니다.

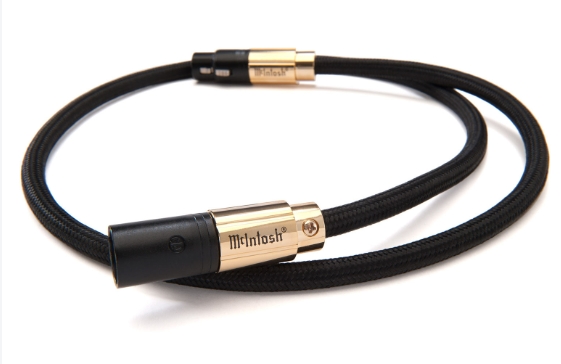

< Fig02. CBA XLR 밸런스 케이블 >





4. 정전 및 비상 방송 연동 시 결선 구조

  • 비상 방송 연동(Fire Alarm Link): 화재 수신기 연동 단자(Dry Contact)가 있는 순차 전원기를 사용하여, 화재 신호 수신 시 음향 믹서 신호를 차단하고 비상 방송 설비로 전원이 즉시 전환되거나 전체 음향 앰프가 순차적으로 켜지도록 결선합니다.
  • 상시 전원 분기: 전원이 꺼져도 설정이 유지되어야 하는 리모트 컨트롤러, 네트워크 스위칭 허브 등은 순차 전원기의 Direct(Unswitched) 콘센트에 연결합니다.

① 장비 수량 및 전력 소비량 산정

전체 음향 장비의 총 소비전력(W)과 파워 앰프의 피크 전류를 확인하여 순차 전원기 정격 용량 내에 들어오는지 검토합니다.

② 채널 순서에 맞춘 AC 전원선 연결

CH1~CH4에는 믹서 및 소스기기, CH7~CH8에는 파워 앰프 전원 케이블을 차례대로 연결합니다.

③ 정상 작동 검증

전원 스위치를 켜고 CH1부터 차례로 켜진 후 앰프가 가장 마지막에 동작하는지 확인합니다. 반대로 끌 때 앰프가 가장 먼저 꺼지고 팝 노이즈가 발생하지 않는지 체크합니다.
