통신 케이블의 종류

통신 케이블의 종류



1. 전송 매체 기준 분류 - 동선(구리선)케이블

동선(구리선) 통신 케이블은 구조(차폐 여부, 도체 배열)와 용도에 따라 구분하는 것이 실무적으로 가장 정확합니다. 현장 기준으로 핵심만 정리합니다.

1) 꼬임선 케이블 (Twisted Pair Cable)

가장 많이 쓰는 통신 케이블 (LAN의 기본)

■ 구조

• 2가닥 도체를 서로 꼬아서 외부 전자기 유도(EMI) 감소

① UTP (Unshielded Twisted Pair)

■ 특징

• 차폐(Shield) 없음
• 가장 일반적인 LAN 케이블

■ 장점

• 가격 저렴
• 가볍고 시공 쉬움
• 유연성 좋음

■ 단점

• 노이즈(EMI)에 취약
• 산업환경에는 부적합

■ 사용

등급	속도	용도
CAT5e	1Gbps	일반 네트워크
CAT6	1~10Gbps	기업망
CAT6A	10Gbps	고속 네트워크
CAT7 이상	10Gbps+	데이터센터

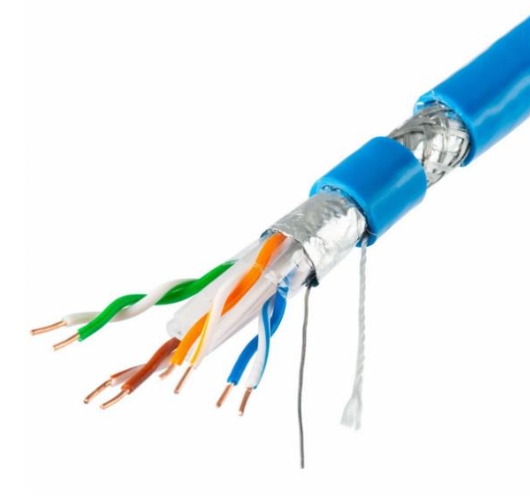

② STP (Shielded Twisted Pair)

■ 특징

• 알루미늄 포일 또는 브레이드 차폐 존재

■ 장점

• 노이즈 차단 우수
• 안정적인 데이터 전송

■ 단점

• 가격 비쌈
• 접지 필수 (시공 난이도↑)
• 무겁고 굵음

■ 사용

• 공장, 변전소, 설비 주변
• 인버터, 모터 근처

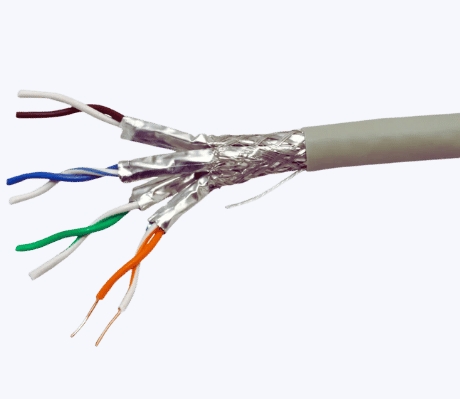

③ FTP / SFTP (혼합 차폐형)

■ 특징

• FTP : 전체 차폐
• SFTP : 개별 + 전체 이중 차폐

■ 장점

• STP보다 더 강한 노이즈 억제

■ 사용

• 데이터센터
• 고속 통신 설비



2) 동축 케이블 (Coaxial Cable)

■ 구조

• 중심도체 + 절연체 + 차폐 + 외피
• 동심 구조 (Coaxial)

■ 특징

반응형

• 고주파 신호에 강함
• 외부 간섭 차단 우수

■ 장점

• 신호 손실 적음
• 장거리 전송 가능 (UTP 대비)

■ 단점

• 두껍고 무거움
• 시공 어려움
• 최근 LAN에서는 거의 사용 안 함

■ 사용

• CCTV
• 유선방송(CATV)
• RF 통신



3) 전화선 케이블 (Telephone Cable)

■ 특징

• 저속 음성 통신용
• 다심 구조 (여러 회선 구성 가능)

■ 장점

• 저렴
• 설치 간단

■ 단점

• 데이터 전송 속도 매우 낮음

■ 사용

• 전화 회선
• 인터폰
• 일부 제어신호

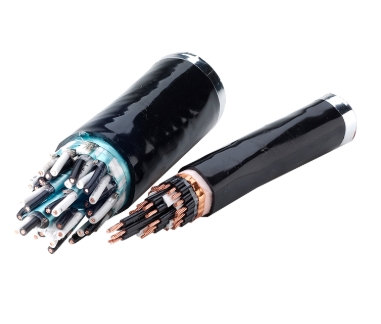

4) 제어/계장용 통신 케이블

■ 특징

• 센서, PLC, 계측기 연결용
• 노이즈 대응 중요

■ 종류

• 실드 케이블 (Shield Cable)
• 트위스트 페어 + 실드 구조

■ 장점

• 안정적인 신호 전달
• 산업환경에 적합

■ 사용

• 공장 자동화
• 계측 시스템
• 발전소, 플랜트



5) 구조별 핵심 비교

구분	노이즈 내성	시공성	비용	주요 사용
UTP	낮음	매우 좋음	저렴	일반 LAN
STP	높음	보통	비쌈	산업현장
FTP/SFTP	매우 높음	어려움	매우 비쌈	데이터센터
동축	높음	나쁨	보통	CCTV
전화선	낮음	좋음	저렴	음성





2. 전송 매체 기준 분류 - 광 케이블 (Fiber Optic Cable)

광 케이블은 전송 방식(모드), 구조, 설치 환경 기준으로 나누는 것이 실무적으로 가장 정확합니다. 전기적 간섭이 없는 대신 접속, 취급, 시공 품질이 핵심입니다.

1) 전송 방식(모드) 기준

① 싱글모드 광케이블 (SMF, Single Mode Fiber)

■ 특징

• 코어 직경: 약 8~10㎛ (매우 얇음)
• 빛이 한 경로로 직진 전송

■ 장점

• 감쇠 매우 적음 (장거리 최적)
• 대역폭 매우 큼 (초고속)
• 왜곡(분산) 거의 없음

■ 단점

• 광원(레이저) 비용 높음
• 접속 정밀도 요구 높음

■ 사용

• 통신사 백본망
• 장거리 전송 (수 km ~ 수십 km)
• FTTH (광가입자망)



② 멀티모드 광케이블 (MMF, Multi Mode Fiber)

■ 특징

• 코어 직경: 50㎛ / 62.5㎛
• 빛이 여러 경로로 반사 전송

■ 장점

• 장비 비용 저렴 (LED 광원 사용 가능)
• 접속 비교적 쉬움

■ 단점

• 모드 분산 발생 → 거리 제한
• 장거리에는 부적합

■ 사용

• 건물 내부 통신
• 데이터센터 내부
• 단거리 (수백 m ~ 2km)



2) 구조 기준 (케이블 구성 방식)

① 루즈튜브형 (Loose Tube)

■ 특징

• 광섬유가 튜브 내부에서 자유롭게 움직임
• 내부에 젤 또는 방수재 충진

■ 장점

• 온도 변화, 외부 충격에 강함
• 장거리, 옥외용 최적

■ 사용

• 지중, 가공선
• 통신사 외부망



② 타이트버퍼형 (Tight Buffer)

■ 특징

• 광섬유에 밀착 코팅

■ 장점

• 유연성 좋음
• 시공 편리

■ 단점

• 외부 환경에 약함

■ 사용

• 건물 내부
• 통신실, 랙 내부



3) 설치 환경 기준

① 옥내용 (Indoor Fiber)

• 난연, LSZH 적용
• 유연성 중요
• 예: 패치코드



② 옥외용 (Outdoor Fiber)

• 방수, UV 차단, 기계적 보호 강화
• 철심 포함 (장력 보강)



③ 지중용

• 외피 두꺼움
• 습기 및 압력 대응



④ 가공용 (공중선)

• 자립형 (ADSS 등)
• 풍하중, 장력 고려



4) 성능 등급 (멀티모드 기준)

등급	대역폭	용도
OM1	낮음	구형 시스템
OM2	보통	일반 LAN
OM3	높음	10Gbps
OM4	매우 높음	데이터센터
OM5	초고속	최신 고속망



5) 광케이블 특징

■ 장점

• 전자기 간섭 없음 (EMI Free)
• 초고속, 대용량 전송
• 장거리 전송 가능
• 보안성 우수

■ 단점

• 시공 정밀도 매우 중요 (융착, 커넥터)
• 충격 및 굴곡에 취약
• 초기 비용 높음





3. 용도 기준 분류

■ LAN 케이블

• UTP/STP 기반
• 사무실 네트워크

■ 전화선 (Telephone Cable)

• 저속 음성 통신용
• 2선 또는 다심 구조

■ 광케이블

• 인터넷 백본망
• FTTH (광가입자망)

■ 제어/신호 케이블

• 설비 간 통신
• PLC, 계측기 연결
•
