통신케이블의 여러가지 종류

통신케이블의 여러가지 종류





1. UTP 케이블 (Unshielded Twisted Pair, 비차폐 연선 케이블)

비차폐 트위스트 페어 케이블, 가장 흔한 LAN 케이블.



1) 핵심 구조

· 4쌍(8심)의 연선이 서로 꼬여 노이즈 감소

· 차폐 없음 → 얇고 유연하지만 전자파 영향에 취약



2) 세부 규격

· CAT5e: 최대 1Gbps

· CAT6: 1~10Gbps(55m 한정)

· CAT6A: 10Gbps(100m 보장)

· CAT7/8: 차폐형이 일반적



3) 설치 특성

· 작업성이 매우 좋음

· 비용이 가장 저렴

· 전기실 같이 노이즈 심한 곳에서는 품질 저하 가능



4) 용도

· 집·사무실 LAN, IP전화기, 소규모 PoE 장치





2. STP/FTP 케이블 (차폐 연선 케이블)

UTP에 차폐(Sheild)가 추가된 구조



1) STP / FTP 차이

· STP: 각 페어마다 개별 차폐

· FTP: 전체 페어를 한 번에 알루미늄 포일로 차폐



2) 특징

· EMI(전자파 노이즈)에 강함

· 접지가 필수적 → 미접지 시 오히려 성능 저하

· 차폐층 때문에 케이블 두껍고 단가↑

· 커넥터(커플러·RJ45)도 차폐형을 사용해야 함



3) 용도

· 공장 생산라인

· 전기실, UPS실, 변전 설비 근처

· 산업용 네트워크(Profinet, EtherCAT 등)





3. 광케이블 (Optical Fiber Cable)

빛으로 데이터 전송하는 케이블



1) 단일모드(SMF)

· 심선 코어: 약 9μm

· 장거리(수 km~수십 km) 전송 가능

· 통신사, 캠퍼스망, 건물 간 링크



2) 다중모드(MMF)

반응형

· 코어: 50/62.5μm

· 근거리(수백 m)용

· LED/Laser 수용

· LC·SC 커넥터 사용



3) 장점

· 대역폭 매우 높음

· 전자파 완전 무영향

· 송전선 옆에서도 문제 없음



4) 단점

· 접속(융착) 작업이 어렵고 장비 필요

· 케이블 압력·꺾임에 민감

· 트레이 정리 시 반경(R) 준수해야함

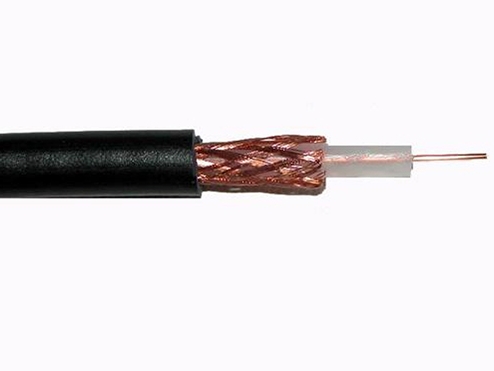

4. 동축케이블 (Coaxial Cable)

TV, CCTV, 통신장비에서 쓰던 대표 케이블



1) 주요 규격

· RG-6: CATV 및 인터넷

· RG-59: 아날로그 CCTV

· 75Ω 규격이 일반적



2) 특징

· 전자파 차폐가 매우 좋음

· 고주파 신호(RF) 전달에 유리

· 거리 길어지면 감쇠 심함(증폭기 필요)



3) 용도

· 아날로그 CCTV

· 디지털 케이블TV

· 일부 RF 통신(안테나, 위성수신기)





5. 시리얼 통신 케이블 (RS-232, RS-485 등)

공장 자동화·계장 설비에서 많이 사용하는 케이블



1) RS-232

· 단거리(최대 15m 정도)

· 포트: DB9, DB25

· 간단한 장치 간 통신(센서, 제어기)



2) RS-485

· 차동신호(D+, D-) 방식 → 노이즈에 매우 강함

· 1200m 이상 통신 가능

· 멀티드롭(여러 장치 연결) 가능

· 제조 현장 PLC, 인버터, 계측기에서 표준처럼 사용



3) 설치 팁

· 반드시 트위스트 페어 케이블 사용

· 배선 길이가 길면 종단저항(120Ω) 필요

· 접지는 가급적 한쪽만(그라운드 루프 방지)





6. FTP 통신용 전화선 / 구내 통신선



1) 구조

· 2P, 4P, 6P, 10P 등 다심 케이블

· 얇은 도체(주로 0.4~0.65mm)

· 절연은 PVC가 일반적



2) 특징

· 주로 음성/저속 신호 전송

· 데이터 대역폭이 낮음

· 작업성 좋고 가격 저렴

· 색코드(청-백/적-흑 등)로 페어 구분



3) 용도

· 일반 전화

· 인터폰

· 건물 내부 저전압 통신





7. 광·전력 복합 케이블 (OPGW / ADSS 등)

송전선에 광섬유 + 전력선을 합친 특수 케이블



1) OPGW (Optical Ground Wire)

· 송전선 최상단 지선(피뢰선) 안에 광섬유 포함

· 낙뢰 보호 + 통신 동시 제공

· 주로 한전 송전망에서 사용



2) ADSS (All Dielectric Self-Supporting)

· 올 절연재 구조 → 전력선에 직접 접촉 가능

· 현수지지방식으로 공중에 설치

· 자체 장력으로 설계되어 별도 금속 필요 없음



3) 특징

· 전력선과 통신선 일체화 → 유지보수 효율↑

· 기계적 강도 설계(풍하중, 빙하중 고려)

· 설치 장비·기술 요구도 높음



4) 용도

· 송전선로 장거리 통신

· 전력회사 내부망

· 변전소–관제센터 구간 링크
