강제전선관(스틸배관)의 종류와 특징

강제전선관(스틸배관)의 종류와 특징

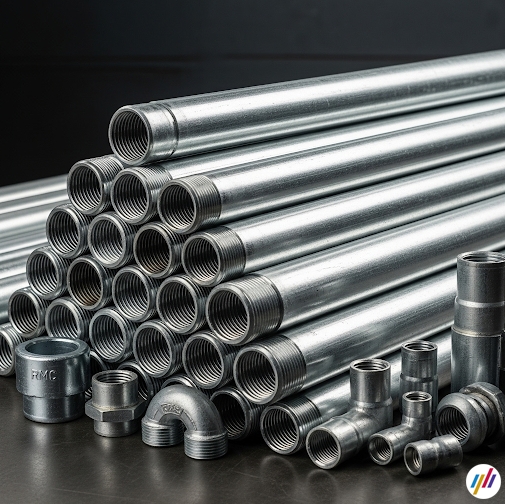

1. 후강 전선관 (Heavy-Gauge Conduit)

후강전선관은 이름 그대로 금속 두께가 두꺼운 강재로 만들어진 전선관으로, 전기 배관 중에서 기계적 강도와 내구성이 가장 우수한 제품군입니다. 장기간 사용해야 하거나 외부 충격이 예상되는 산업·설비 환경에서 기본이 되는 전선관입니다. 강한 충격에도 쉽게 찌그러지거나 변형되지 않으며, 기계가 오가는 공장이나 발전소처럼 위험 요소가 많은 장소에서도 전선을 안전하게 보호할 수 있습니다.

또한 표면에 용융아연도금(Hot-Dip Galvanized) 처리를 하는 경우가 많아 부식에 대한 내성이 비교적 우수합니다. 녹이 발생해도 관 자체가 쉽게 파괴되지 않으며, 관 두께가 워낙 두꺼워 수명이 길고, 화재 발생 시 고열에서도 강관이 유지되어 내화 성능이 상당합니다. 다만 이러한 장점 때문에 관 자체가 무겁고 시공 시 절단·나사 가공 작업이 필요해 시공성은 가장 떨어지는 편입니다. 인건비와 재료비가 모두 높게 책정되는 이유가 여기에 있습니다.

종합적으로 후강전선관은 “비싸고 무겁지만 가장 안전하고 오래가는 금속 배관”으로 요약할 수 있습니다.

[ 출처 : 유한테크 ]

호칭	외경 Out-Dia (mm)	내경 In-Dia (mm)	두께 Thickness (mm)	무게 (kg/본)
G16	21	16	2.3	3.88
G22	26.5	22	2.3	5.01
G28	33.3	28	2.5	6.95
G36	41.9	36	2.5	8.89
G42	47.8	42	2.5	10.2
G54	59.6	54	2.8	14.3
G70	75.2	70	2.8	18.3
G82	87.9	82	2.8	21.5
G92	100.7	92	3.5	30.2
G104	113.4	104	3.5	34.7

1) 특징

· 두꺼운 강재로 만들어진 전선관

· 내압·내충격·기계적 강도가 매우 높음

· KS C 8401(전선관) 기준의 대표적인 ‘중배관’ 수준



2) 장점

· 외부 충격에 매우 강함 (공장, 기계 진동 많은 장소)

· 내식성 우수 (함석 또는 용융아연도금 처리)

· 내열성이 좋아 화재 시 배선 보호력이 높음



3) 단점

· 무겁고 시공이 가장 어렵고 비용도 높음

· 가공(절단·나사 가공)이 번거로움



4) 사용처

· 공장, 발전소, 지하 주차장, 기계설비실

· 전력선(고용량) 보호용

· 외부 노출 배관 중 충격 위험이 큰 장소





2. 박강 전선관 (Thin-Gauge Conduit)

박강전선관은 얇은 강판으로 만들어진 전선관으로, 후강전선관에 비해 월등히 가볍고 취급이 쉬워 내선(室內) 전기공사 분야에서 가장 널리 사용되는 배관입니다. 해외의 EMT(Electrical Metallic Tubing)와 유사한 개념으로, 절단이 간편하고 구부리기가 쉬워 천장 속이나 벽 속에 배관을 깔아야 하는 환경에서 시간과 인력을 크게 절약할 수 있습니다.

관 두께가 얇기 때문에 기계적 강도는 후강관에 미치지 못하지만, 일반적인 실내 환경에서 발생하는 하중이나 충격 정도에는 충분히 견딜 수 있습니다. 특히 배관이 눈에 보이지 않는 공간(천장 내부, 벽 틈, 경량철골 상부)에 매립되기 때문에 외부 충격에 노출될 일이 거의 없다는 점이 박강배관의 가장 큰 전제 조건입니다.

다만 내식성은 도금 상태에 따라 차이가 크며, 습도가 높거나 외부 환경에서는 부식이 빠르게 진행될 수 있습니다. 따라서 박강전선관은 “실내·천장 위·사무공간”처럼 환경이 안정적인 곳에서 경제성과 시공 효율을 극대화하기 위한 선택지라고 할 수 있습니다.

[ 출처 : 유한테크 ]

호칭	외경 Out-Dia (mm)	내경 In-Dia (mm)	두께 Thickness (mm)	무게 (kg/본)
C19	19.1	19	1.6	2.53
C25	25.4	25	1.6	3.44
C31	31.8	31	1.6	4.36
C39	38.1	39	1.6	5.27
C51	50.8	51	1.6	7.10
C63	63.5	63	2.0	11.10
C75	76.2	75	2.0	13.40

1) 특징

· 얇은 강판으로 만들어진 전선관 (보통 EMT 타입)

· 후강전선관보다 가벼워 취급·시공이 편함



2) 장점

· 경제적(가격 저렴)

· 가볍고 시공성 우수

· 절단·벤딩이 쉬워 내선공사에서 많이 사용



3) 단점

· 기계적 강도·내충격성은 후강관보다 약함

· 부식에 상대적으로 취약 (도금 수준 낮으면 수명 짧아짐)



4) 사용처

· 실내 천장 위 배관

· 사무실, 상가, 아파트 내선

· 진동이나 충격이 적은 장소

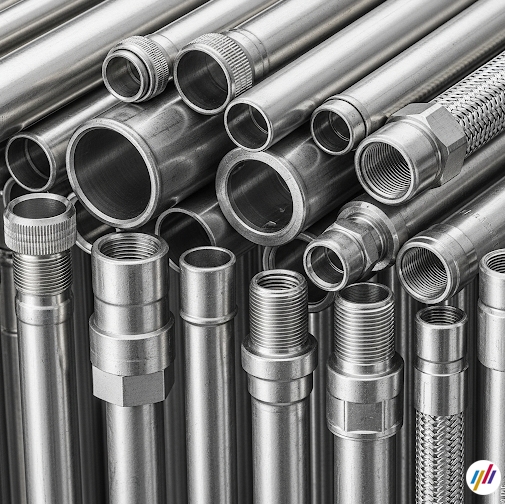

3. 스테인리스 스틸 전선관 (Stainless Steel Conduit)

반응형

스테인리스 스틸 전선관은 SUS304 또는 SUS316 계열의 고급 스테인리스 소재로 제작되며, 금속 전선관 중에서 부식 저항성이 가장 뛰어난 배관입니다. 염분, 습기, 화학물질에 강하기 때문에 일반 강관이 몇 년 내에 녹이 슬어버리는 환경에서도 장기간 안정적으로 사용할 수 있습니다.



특히 식품공장, 제약공장, 반도체 클린룸과 같이 청결도가 매우 중요한 시설에서 선호되는데, 스테인리스 표면은 청소가 쉽고 위생적으로 유지되기 때문입니다. 해안가·옥외 배관에서도 녹 걱정 없이 장기간 노출될 수 있는 장점이 있습니다.

강도가 높기 때문에 절단하거나 가공할 때 일반 강관보다 훨씬 많은 힘과 장비가 필요하며, 자재비 자체가 매우 비싸서 설치비가 크게 증가합니다. 그럼에도 불구하고 부식으로 배관이 훼손되어 반복 보수를 하는 것보다 장기적으로는 경제적인 경우가 많습니다. 쉽게 말해 “가장 비싸지만 가장 오래 가는 배관”입니다.

[ 출처 : 유한테크 ]

호칭	외경 Out-Dia (mm)	내경 In-Dia (mm)	두께 Thickness (mm)	무게 (kg/본)
G16	21	16	2	3.46
G22	26.5	22	2	4.47
G28	33.3	28	2.4	6.76
G36	41.9	36	2.4	8.64
G42	47.8	42	2.4	9.93
G54	59.6	54	2.4	12.52
G70	75.2	70	2.4	15.93
G82	87.9	82	2.4	27.31
G104	113.4	104	3.5	35.36

1) 특징

· SUS304 또는 SUS316 계열 사용

· 부식에 가장 강한 전선관

· 위생적·내열성 우수



2) 장점

· 부식·녹·화학물질에 매우 강함

· 해안가, 상습 습기 지역에서도 수명 매우 김

· 외관이 깔끔해 노출배관용으로 선호됨



3) 단점

· 가격 매우 비쌈 (후강관의 2~4배 수준)

· 강도가 높아 가공이 어렵고 시공 난이도 ↑



4) 사용처

· 식품공장, 제약공장, 클린룸

· 해안가·옥외·습기 많은 장소

· 녹이 발생하면 안 되는 환경





4. PE-라이닝 스틸 전선관 (PE-Lined Steel Conduit)

PE-라이닝 스틸 전선관은 기본 재질은 강관이지만 내부에 PE(폴리에틸렌) 코팅을 입힌 제품입니다. 즉, 외부는 강관의 강도를 유지하면서 내부는 플라스틱처럼 매끄럽고 부식을 방지하는 구조입니다. 이 때문에 전선을 끌어 넣을 때 마찰이 매우 적고, 장거리 인입이나 통신·전력선 수량이 많은 경우 큰 장점을 발휘합니다.



PE 코팅은 물·습기·산화 등에 대한 저항성을 크게 높여 내부 부식을 사실상 차단하며, 이를 통해 관 내부에서 녹이 발생해 전선 피복이 손상되는 문제를 예방할 수 있습니다. 또한 강관 기반이라 기계적 강도는 박강관보다 우수하고 후강관에 준하는 수준을 확보할 수 있습니다.



다만 고온 환경에서는 PE가 열에 약해질 수 있고, 후강관보다 조금 더 비싼 재료비 때문에 필수적인 환경에서만 선택되는 경우가 많습니다. 주로 지중 매설, 옥외, 부식이 잦은 설비실, 장거리 케이블 포설 구간에서 높은 만족도를 보입니다. 한마디로 “강관의 안정성과 플라스틱의 매끄러움을 합친 절충형 배관”입니다.

[ 출처 : 유한테크 ]

호칭	외경 Out-Dia (mm)	내경 In-Dia (mm)	두께 Thickness (mm)	무게 (kg/본)
G16	22.2	16	2.3	4
G22	26.5	22	2.3	5.2
G28	33.3	28	2.5	7.2
G36	41.9	36	2.5	9.2
G42	47.8	42	2.5	10.5
G54	59.6	54	2.8	14.8
G70	75.2	70	2.8	18.8
G82	87.9	82	3.5	22.1
G104	113.4	104	3.5	35.5

1) 특징

· 강관 내부에 PE(폴리에틸렌) 코팅을 한 구조

· 내부식성을 강화하고 케이블 손상을 방지



2) 장점

· 내부가 매끄러워 전선 끌림성이 매우 좋음

· PE 코팅 덕분에 수분·부식에 강함

· 후강관과 비슷한 강도 + 케이블 보호성능 강화



3) 단점

· 일반 후강전선관보다 가격이 높음

· 고온 환경에서는 PE가 열에 약할 수 있음



4) 사용처

· 외부 배관(지중배관 포함)

· 습기·부식 우려가 있는 시설

· 케이블 장거리 포설 시 마찰 감소 목적
